YG-51WEB 单片机上网方案

全套售价：400元，含邮费，免费技术支持。

关键词：单片机上网解决方案，网络单片机，8051 TCP/IP，8051WEB。

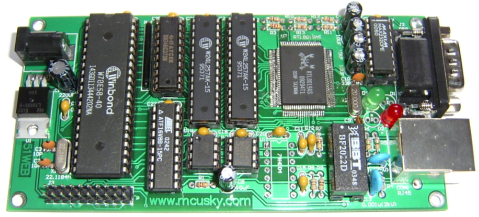

配套样机

[简介]
  一体化单片机上网卡解决方案基于“51+ISA网卡8019”，软件上实现了uC/OS-II操作系统和TCP/IP协议栈(SOCKET接口)，提供硬件单板和uCOS51完整源码及部分文档。该卡适于初学者学习KEIL C51编程、uC/OS-II操作系统、TCP/IP协议编程，由于资料丰富，文档齐备详尽，支持广泛，前期门槛低，后期向ARM过渡容易，实为学习嵌入式开发****的入门级产品。当然本品也可以作为二次开发的参考平台。
  51WEB充分体现8bitMCU上网解决方案平台的优点，屏弃一切不必要的器件，使之成为一个方便用户软件开发的硬件平台。
  实现了ARP、ICMP、UDP、TCP、TELNET、SNMP协议。ARP中实现了缓存（学习、更新、老化、轮转替换），发包电路实现了缓存，应用层软件不必等待ARP，这由发包进程负责。由命令行可查看ARP缓存和发包缓存内容。
  配置信息（IP、MAC、MASK、GATEWAY）存于闪盘中（X5045），用户直接在命令行动态设置。网络参数不必固化在程序中。
  通WINDOWS的超级终端实现仿UNIX的shell界面设计的命令行人机接口友好易用。包括：在线帮助、配置命令、网络命令、shell命令、查询命令……。命令格式灵活完备安全，采用词法分析技术，有限消息机技术，使命令分析处理实现自动化统一化。
  程序结构模块化。各种子程序分列在不同头文件和C文件中，如：基于中断的串口驱动、转换函数、显示函数、词法分析函数、各种串行flash处理函数（9346/9366/X5045）……，这些函数可作为用户标准库直接用在其他设计中。
  可以通过互联网访问和控制。你可以访问http://222.248.35.65/ 试试，也许有时碰巧我没有打开电源，你就无法访问了。

[应用领域]
  联网考勤机，替代485总线。
  仪器仪表远程数据采集。
  远程监控。

[样机硬件资源]
  CPU：W78E58。
  网卡芯片：RTL8019AS。
  64K字节外接SRAM（2*W24L257）。
  1个异步串口，方便调试程序，调试信息可通过RS-232接口送往电脑显示。
  1个X5045带看门狗EEPROM，用于保存网络配置信息。
  1个24C256，可用于实现8051 WEB Server。
  指示灯。

[软件和资料]
  上网卡测试程序C51源代码，实现了ARP、ping、UDP协议、shell
  Web Server演示C51源代码，进一步实现了TCP/IP、HTTP协议，网页存在单片机系统，可以通过IE访问。
  UDP演示程序，利用UDP协议在单片机和PC机之间互传数据。
  开发板原理图。
  《uCOS51移植心得》。
  《uCOS51重入问题的解决》。
  《为uCOS51增加Shell界面》。
  《在51单片机上固化uCOS51的说明》。
  《NE2000网卡芯片驱动程序》。
  《ARP协议实现原理》。
  《一个简单Ping的实现》。
  《uCOS51任务调度工作原理》。
  《相关网站推荐》。

[方案配件清单]
  YG-51WEB机样1台。
  交叉网线1条。
  RS-232通信线1条。
  电源变压器1只。
  配套软件光盘1张。

[演示截图]

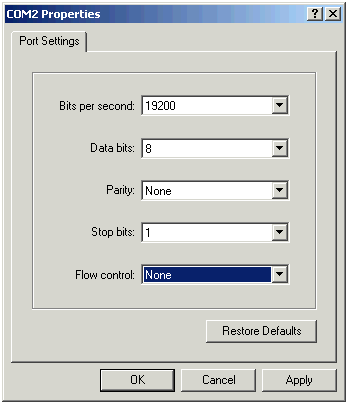

  超级终端设置

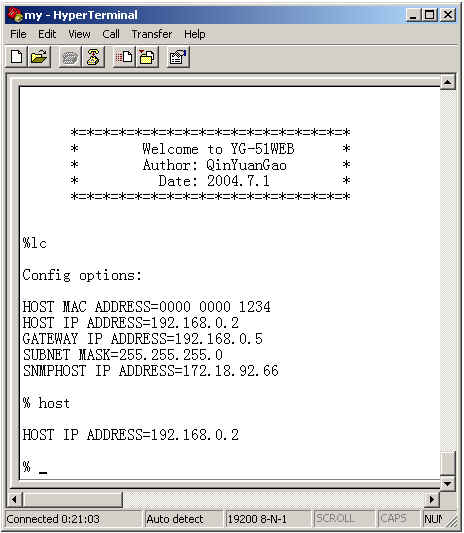

  超级终端shell功能

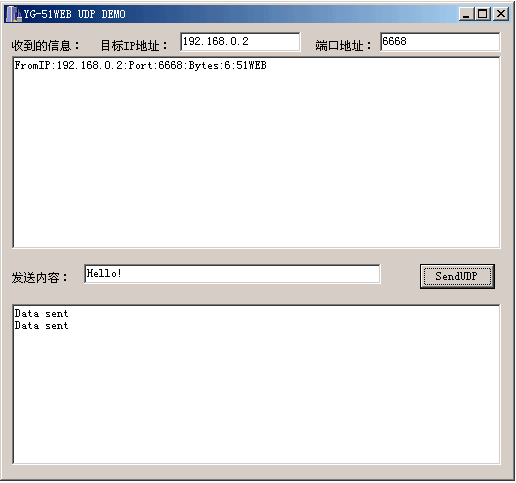

  PC机收到单片机的信息（用UDP协议传输）

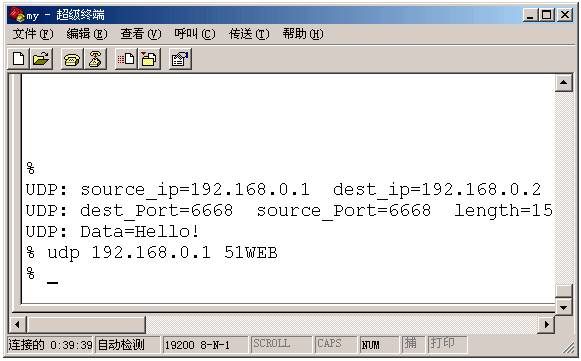

  单片机收到的PC机信息，单片机发送UDP数据包。

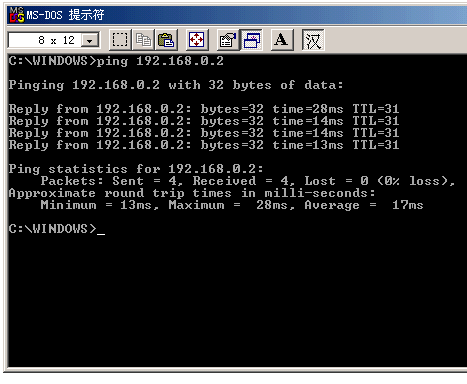

  PC机ping单片机

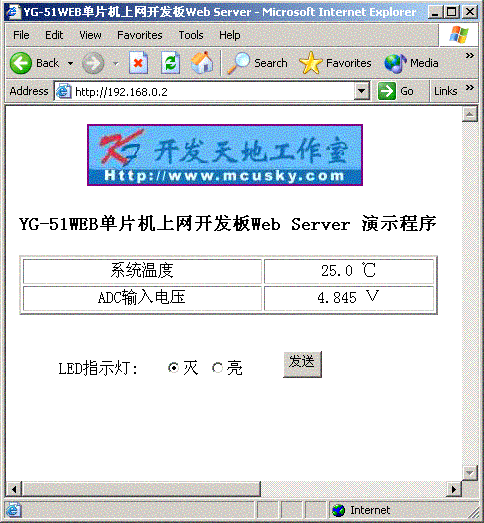

  Web Server（在IE里通过局域网控制单片机，实现远程控制）
