充电器/移动电源/数据线综合测试仪

型号:YG-610 第二代,多合一功能

开发天地  用心设计

软件及说明书下载  更新日期:2015年10月

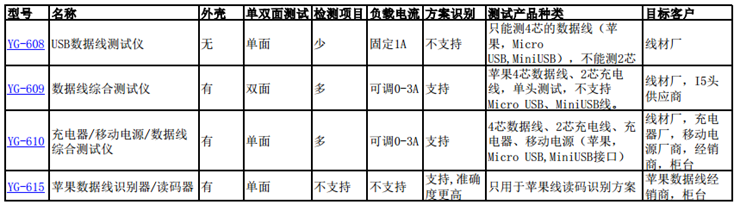

相关产品选型表:



主机YG-610

关键词:手机充电器测试仪、移动电源测试仪、充电宝测试仪、移动电源背夹测试仪、车载充电器测试仪、iPhone5移动电源测试仪、iPhone5数据线测试仪、普通手机数据线测试仪,苹果ATS测试,苹果ATS测试盒,苹果ATS测试项目,Accessory Test System

【简介

    手机已成为最为流行的电子产品,各种外围产品也幸运而生,本公司立志为广大外设厂家服务,适时推出相应的检测设备,为您提高生产效率,为您的品质保驾护航。本产品为一款多功能的手机充电器检测仪器,适用于研发和批量生产环节。

经过与苹果的ATS测试系统对比,我们的YG-610与它的测试结果高度一致,负载电压低、D+D-电压低这些问题都一样可以检出,甚至我们的测试项目比它的更多。

【仪器组成】
仪器名称:充电器/移动电源/数据线综合测试仪

配软件:充电器/移动电源/数据线综合测试仪2017-专业版

配设备:主机YG-610

其它配件:12V开关电源,USB通信线,软件光盘

【特点】

2015年6月,全面升级软件,界面漂亮,可选皮肤,支持原装山寨方案识别。

采用32位ARM高速处理器设计。

支持iPhone6,iPhone5,iPad4,iPad mini,iPod nano6,以及普通USB线(标准方型头、MiniUSB头、MicroUSB头)

支持iOS6,iOS7,iOS8操作系统,支持MFI认证数据线和山寨高仿数据线。

支持测试类型:苹果(iPhone5,iPad4,iPad mini,iPod nano6)/普通手机/平板电脑的充电器、车载充电器、移动电源、充电宝、移动电源背夹以及数据线、充电线等。

超强兼容各种方案的山寨iPhone5方案,全面支持最新iOS7.0、iPhone 5S、iPhone 5C方案。

可识别原装山寨数据线方案。

由于USB座使用率很高,容易损坏,所以USB座采用分体设计,方便更换。

准确测出充电器输出能力,并做出判断。

可测试出具体故障点,以便技术人员对线进行检修。

各种保护措施避免仪器使用过程中受到损坏,防静电保护,防短路保护,直接短路USB电源也不会损坏。

插入被测产品自动开始测试。

LCD中文显示屏。

同时有声音和LED指示测试结果。

设置的测试参可掉电保存。

可以连接电脑,有PC软件,实现更多功能,也可单独使用。

负载电流、输出电压曲线图。

通过PC软件对苹果协议数据抓取。

可以在线升级,使仪器随时拥最新的功能,如果仪器有问题,可使用在线升级经松解决,不必返厂。

【应用领域

手机充电器、数据线厂商生产线量产检测用。

手机充电器、数据线经销商测试用。

维修行业。



【检测项目】

    检测项目 测内容 苹果充电器 苹果移动电源 苹果数据线 普通充电器 普通移动电源 数据线
    充电电流(仪器对移动电源充电) 充电电流是否达标
    充电认证(仪器接受移动电源的认证) 检测移动电源是否有认证动作
    空载电压 输出电压是否达标
    轻负载电压 输出电压是否达标
    重负载电压 输出电压是否达标
    过流保护 过流保护值
    D+ 连接方式、分压值、电阻值
    D- 连接方式、分压值、电阻值
    认证芯片(仪器对线材的认证测试) 通信、认证
    MOS管 是否可正常控制
    待机电压 待机电压是否正常

    【设计指标】

    项目 指标
    工作电压 DC12-15V
    输出电压 0-12.0V可调
    输出电流 最大3.0A,可以设定限流0-3.0A
    被测电压量程 0-12.0V
    电子负载 0-5.0A
    D+、D-电阻量程 0-100欧

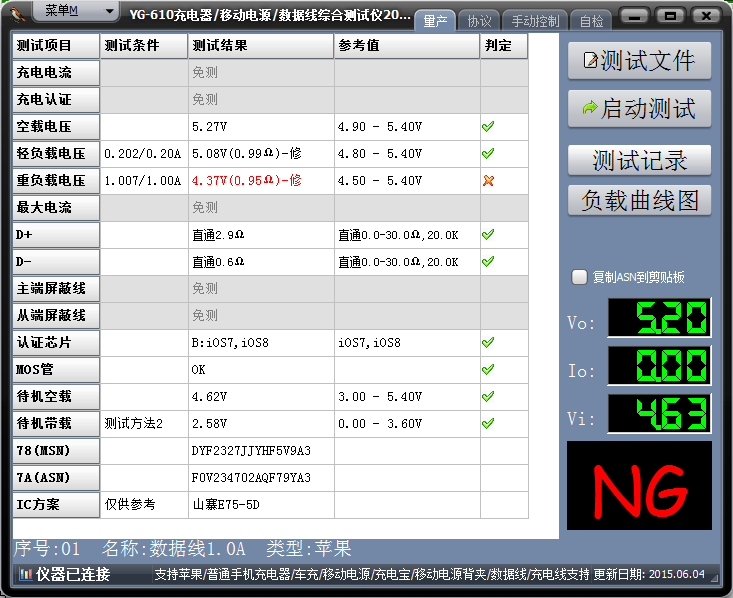

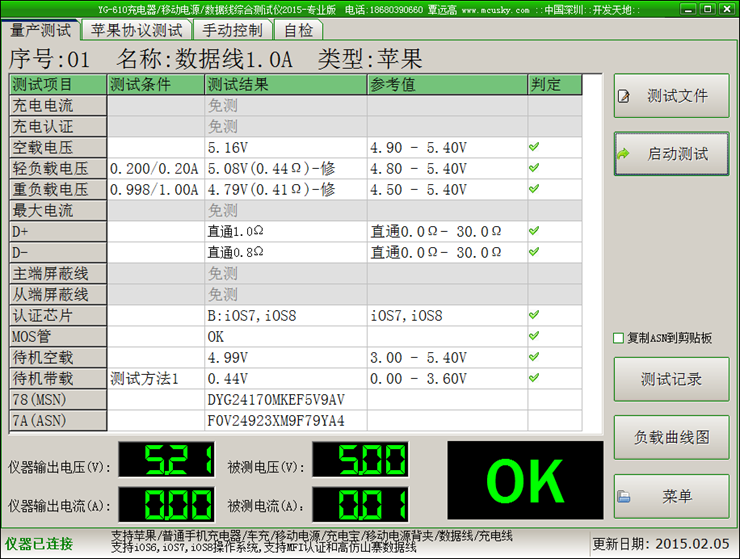

    软件界面

    充电电流:用于测试移动电源、充电宝的充电工作是否正常,是指仪器给移动电源充电的电流,数据线则无此项检测。
    充电认证:当我们用苹果充电器给苹果移动电源充电(就象给手机充电一样)时,必须接受移动电源的控制指令,本项就是检测移动电源是否有发出了认证指令,非苹果产品无此项测试。
    空载电压:是指充电器、移动电源无负载时的输出电压,实际测试时有1K电阻负载。
    轻负载电压:是指小电流负载时,充电器、移动电源的输出电压。
    重负载电压:是指大电流负载时,充电器、移动电源的输出电压,以此判断电源带载能力。
    过流保护:电子负载从0-5A扫描变化,以测试电源的最大输出电流,做为过流保护值。
    证认芯片:是指仪器与苹果数据线、充电器中的认证芯片通信是否正常,非苹果产品无此项测试。
    MOS管:苹果充电器、数据线内置有认证芯片和MOS管,此项是指仪器是否能正常控制MOS管开和关,非苹果产品无此项测试。
    待机电压:苹果充电器、数据线内置有认证芯片和MOS管,待机电压是指在MOS管关闭后,在输出端接上1K电阻负载测到的电压,非苹果产品无此项测试。
    免测:说明该项目不需要测试,不影响测试结果。
    未测:说明该项目需要测试,但未能完成,测试失败。

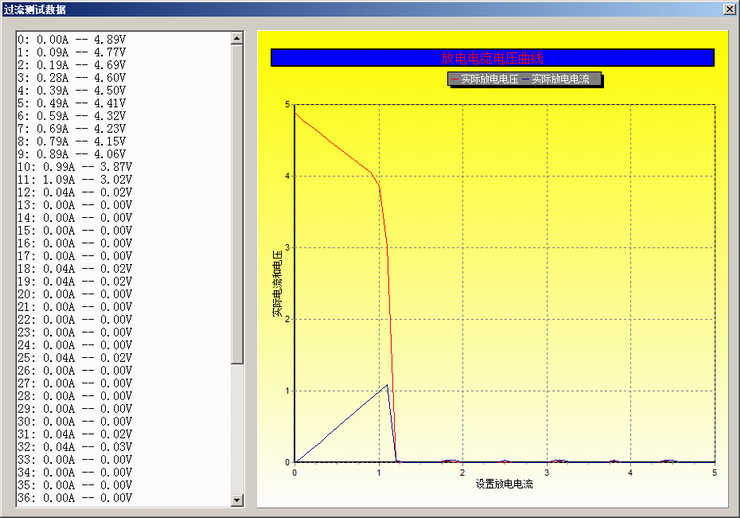

    放电电流电压曲线

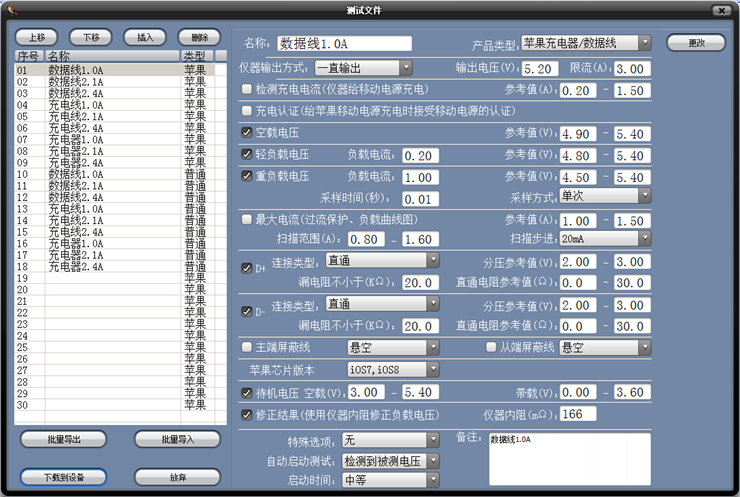

    设置界面

    仪器输出方式:有3个选项,一直输出,测试过程中输出,测试充电电流时输出,根据产品类型选择,
        1、 一直输出:数据线、充电线、车载充电器选此项。
        2、 测试过程中输出:非苹果移动电源选此项,如果移动电源在充电过程中无输出的话,则不能选此项,否则影响负载测试,请选第3项。
        3、 测试充电电流时输出:苹果移动电源必须选此项,在测试充电时,仪器才输出,并同时检测充电认证。非苹果移动电源也可选此项。
    输出电压:一般设为5V,如果是车载充电器并且使用仪器供电,则设成12V,如果要测试产品的低压性能可以设成低一点的电压,比如4V,来测试数据线是否可以工作等。
    输出限流:仪器可设定输出端的最大电流,以保护短路引起的大电流。
    充电测试:仪器可以给移动电源充电,测出充电电流并根据设定的电流上下限判定是否合格。
    充电认证: 当我们用苹果充电器给苹果移动电源充电(就象给手机充电一样)时,必须接受移动电源的控制指令,本项就是检测移动电源是否有发出了认证指令,非苹果产品无此项测试。选择充电认证时,仪器输出方式必须选第3项。
    空载电压:是指充电器、移动电源无负载时的输出电压,实际测试时有1K电阻负载。
    轻负载电压:是指小电流负载(可以设定)时,充电器、移动电源的输出电压, 并根据上下限判断电压是否合格,以些判断电源带载能力。
    重负载电压:是指大电流负载(可以设定)时,充电器、移动电源的输出电压, 并根据上下限判断电压是否合格,以些判断电源带载能力。
    过流保护:电子负载从0-5A变化,以测试电源的最大输出电流,做为过流保护值, 并根据上下限判断电压是否合格。
    D+、D-:不同的产品D+、D-线有不同的连接方式,以设置充电方式和电流大小,苹果电源D+、D-一般是短器的,有些手机的电源D+、D-是用电阻分压,此时可以设定分压上下限以判断是否合格。数据线选择“直通”,是指D+、D-从一头直连到另一头,此时可以设定线的内阻上下限以判断是否合格。
    屏蔽线连接类型:是指USB插头的外壳是否有连线以及连接方式。
    待机电压:苹果充电器、数据线内置有认证芯片和MOS管,待机电压指在MOS管关闭后,在输出端接上1K电阻负载测到的电压,并根据设定的上下限判断是否合格,非苹果产品不选此项。
    特殊选项:针对个别产品所做的特殊测试方法。
    测试速度:影响重负载测试时的放电时间和充电检测时间,最慢档是重负载放电10秒后才测输出电压,以检测长时间带重负载的能力。
    自动启动测试:指满足一定条件,仪器自动开始一次测试,比如检测到被测电压、仪器有输出电流时启动一次测试,如果选择仪器有输出电流时启动,则上面的“仪器输出方式”必须选为“一直输出”,否则不可能产生输出电流,另外可以随时按仪器上“OK”键启动一次测试。


    一种车载iPhone5充电器的测试结果

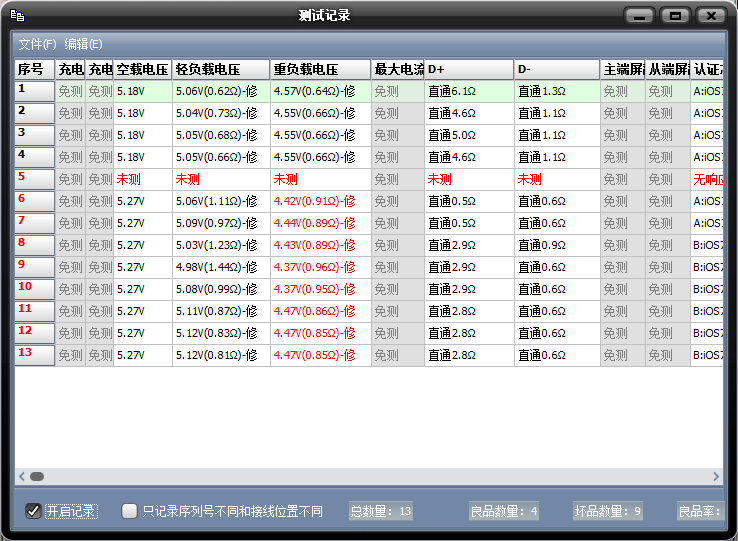

    测试记录

      【图集】

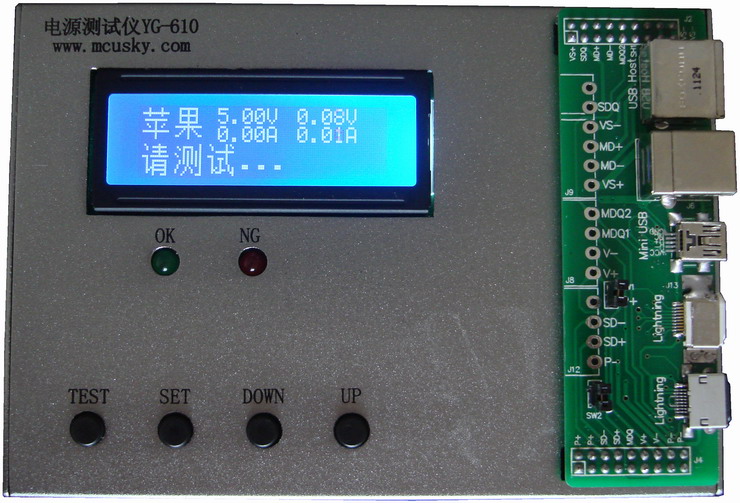

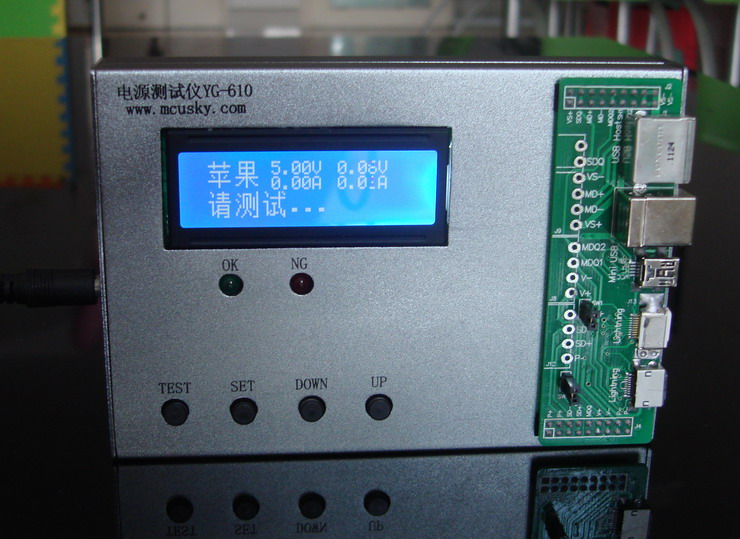

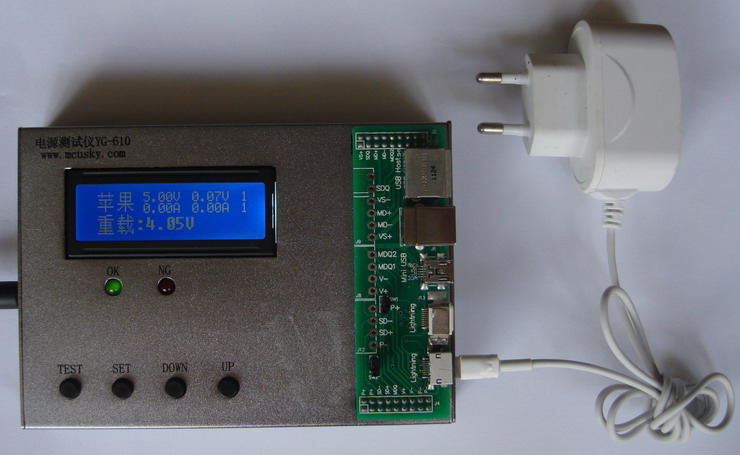

      实拍效果

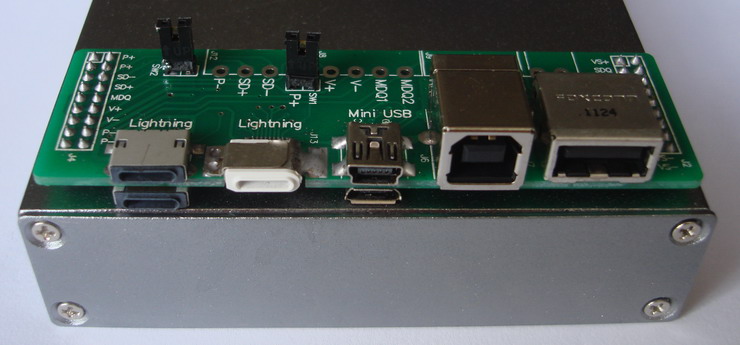

      测试接口

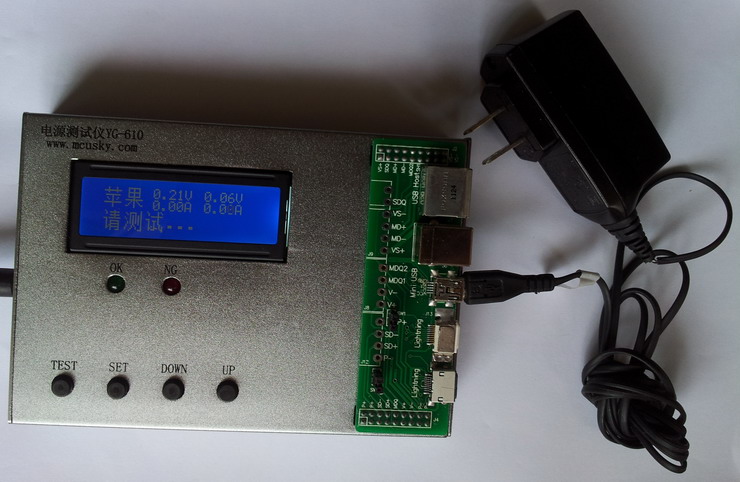

      测试iPhone5充电器

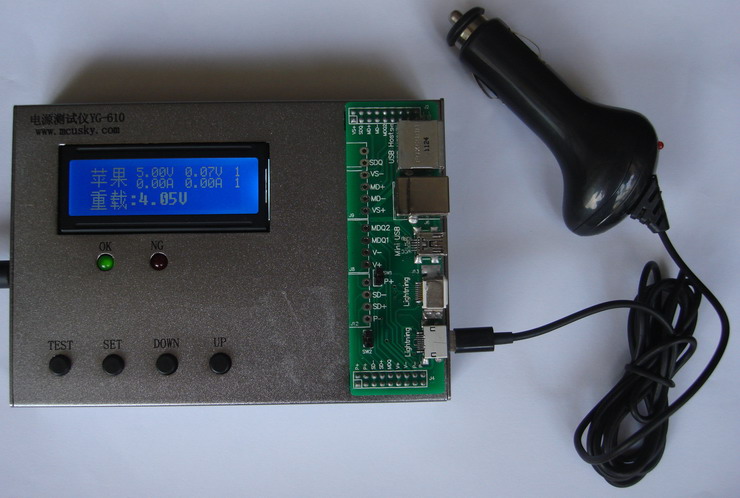

      测试iPhone5车载充电器

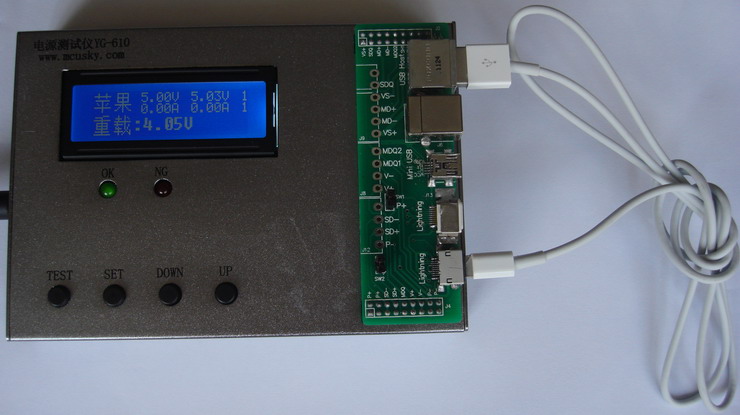

      测试iPhone5数据线

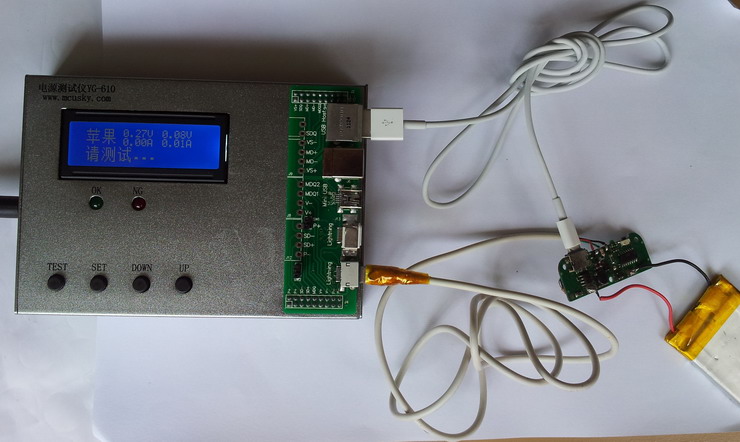

      测试iPhone5移动电源

      测试普通手机充电器

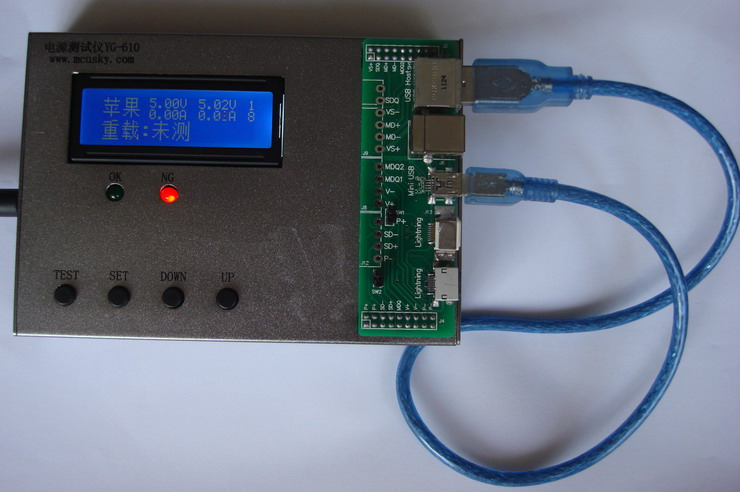

    测试普通USB线

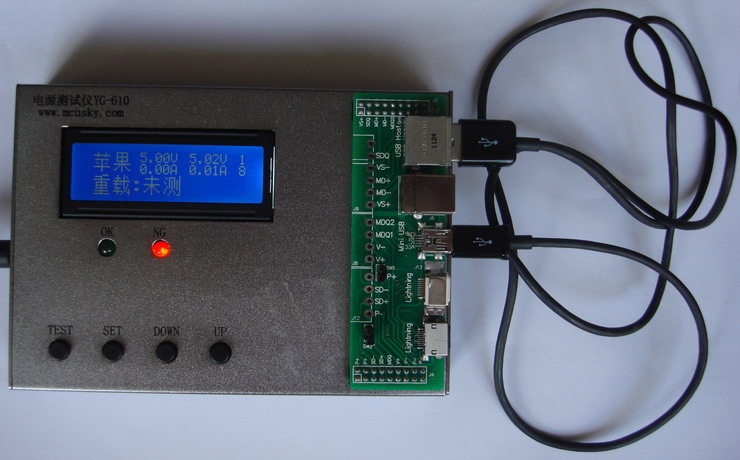

    测试三星手机数据线

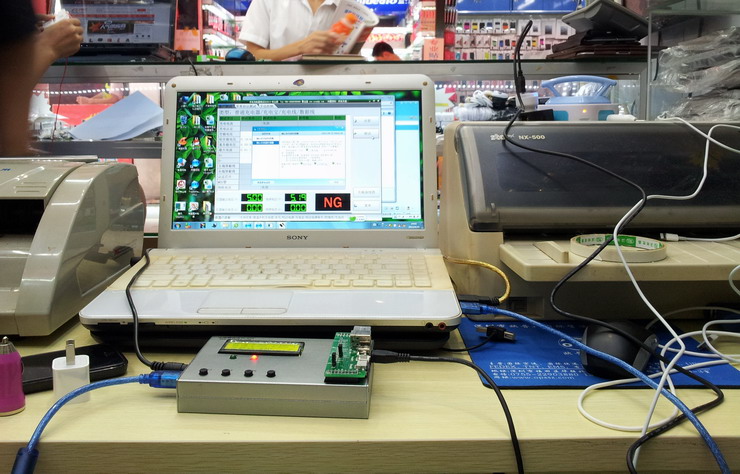

   华强北某档口吕老板经营各种手机备件,还拥有不少国外客商,由于供应商提供的产品质量参差不齐,参数虚标,把这样的产品销售出去,搞不好就会丢掉客户,所以采用我们的仪器用于测试各种充电器和数据线,实测发现有的标5V/1A的充电器电流只达到0.7A,更严重的只达到了0.4A,一个双口输出的车充,每个口都标了1A,但实测2个口加起来才0.8A,山寨产品触目惊心啊。

   现在手机充电器额定电流一般是1A,电流不达标的产品,并不是完全不能充电,而是因为电流过小,充电时间变得很长,用手机测试不容易发现,用仪器一测便知,有些数据线的内阻过大也会引起相同的问题。

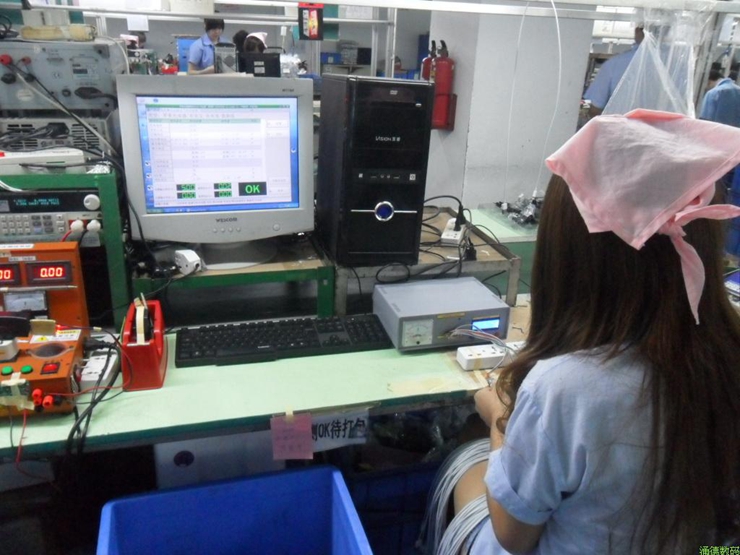

户改装后用于批量检测iPhone5数据线
