红外遥控万用测试仪 YG-802NEW

100MHz双踪数字存储虚拟示波器

红外遥控管理系统2012-专业版

红外遥控编码分析仪2012-专业版HOT

ARM7(S3C44B0X)播放MP3方案

远程机房环境监控-空调遥控终端(固定码型)

学习型远程控制遥控终端

	电话遥控空调机

100MHz双踪数字存储虚拟示波器

+ 红外遥控编码分析仪 2合1版

FastDSO 系列 YG-2210B

方寸之间尽显非凡

普通价格专业享受

使用手册(简体中文)

软件下载 download

[最新用户]

好消息: 深圳市崔帕斯数字音响设备有限公司采购多台YG-2210A用于组建KTV设备(功放,效果器...)测试系统，达到很低好的效果，仪器本身自带的信号发生器为测试系统提供了便利,并节省了成本。

用户	所在地	型号	累计数量
深圳催帕斯	深圳龙华	YG-2210A	N
上海神剑铁路通信	上海	YG-2210A	1
王先生	深圳	YG-2210A	1
彭先生	北京	YG-2210A	1
Sun, Yuming	海外	YG-2210A	1
范先生	深圳	YG-2210A	1
广州凯图	广州	YG-2210B	1
深圳浩博	深圳	YG-2210B	1
麦驰智能技术	深圳南山科技园	YG-2210B	1
吉永先生	日本	YG-2210B	1
瑞萨科技	深圳分公司	YG-2210B	1

[简介]

传统的示波器虽然功能齐全，但是体积大、重量重、成本高、等一系列问题使应用受到了限制。有鉴于此,基于PC的虚拟示波器就应运而生，它成本低，使用灵活，功能丰富。

本仪器采用32位处理器@100MHz主频，FPGA，高速A/D，高速运放，高速程控增益放大器设计，实现了专业示波超才具备的触发灵敏度调节，交替触发，电平触发，硬件电平平移等，独创的等效采样技术，完全由FPGA完成等效采样，实现对高频周期信号的测量。超高性价比！

软件设计上充分考虑用户的使用习惯,设计了非常易用直观的操作方法,同时功能也非常丰富,充分考虑各种应用场合,增加一些普通示波器没有的却又实用的功能,我们不仅是仪器的开发者也是使用者，多年从事各种各样的电子产品开发,从自身的使用经验出发,让用户有一个非常好的使用体验。

本仪器最重要的一点是，软件、固件、FPGA程序都可以在线升级，随时享受我们的升级服务，永不落伍。

[相关连接]

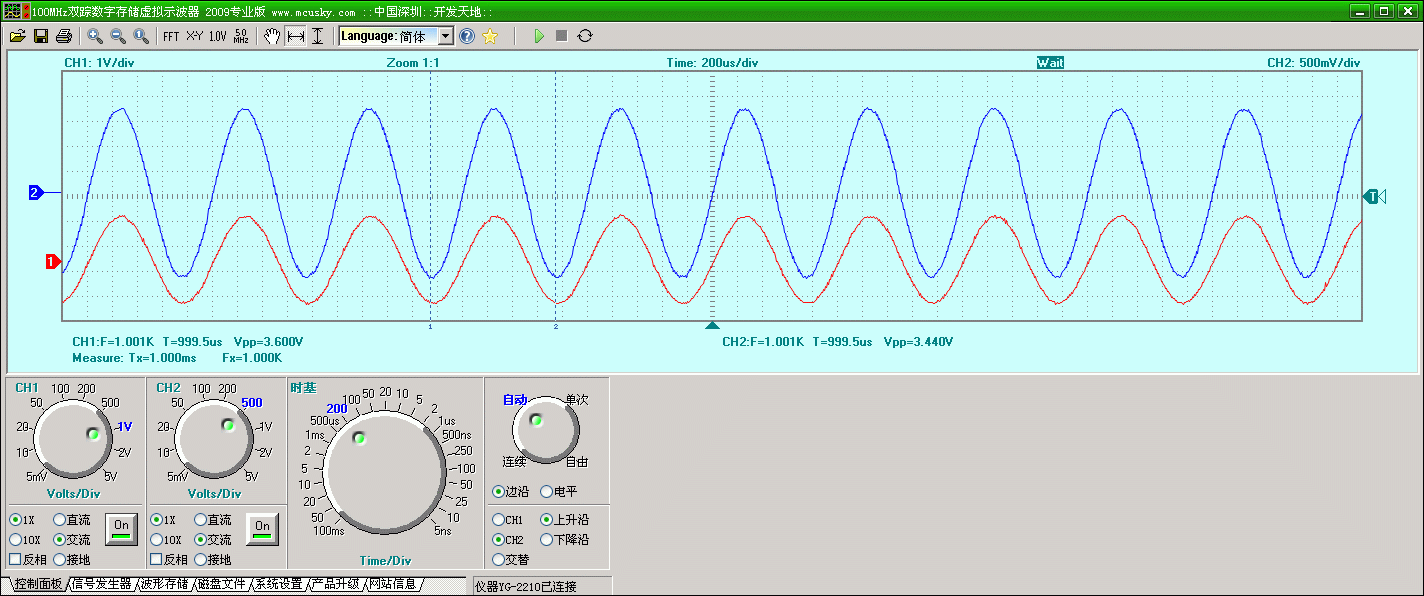

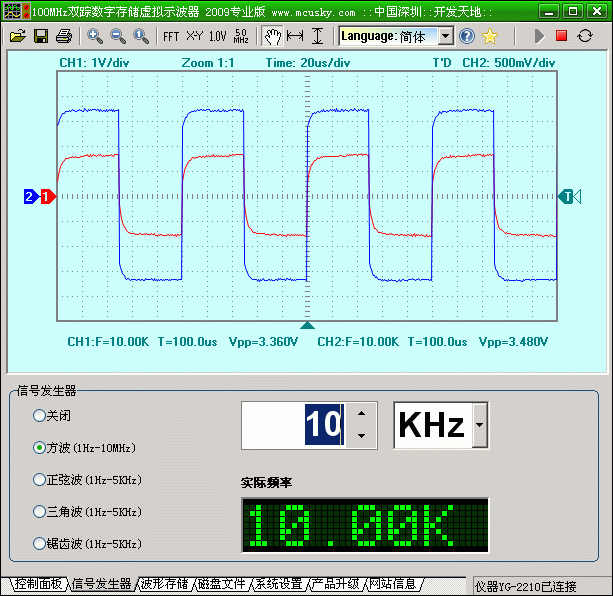

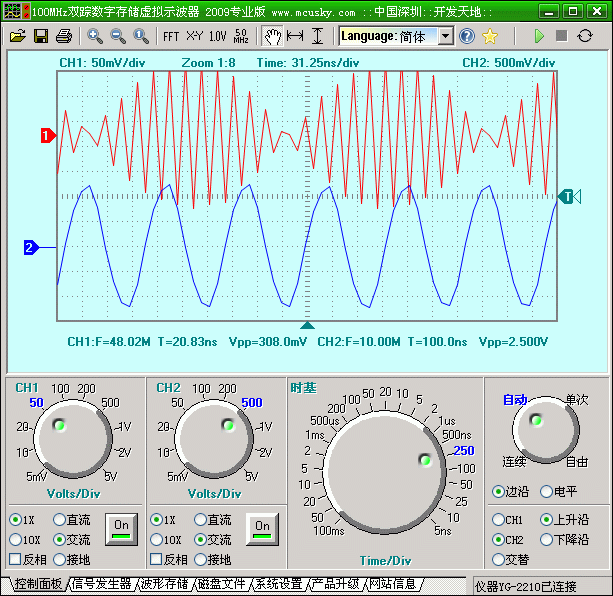

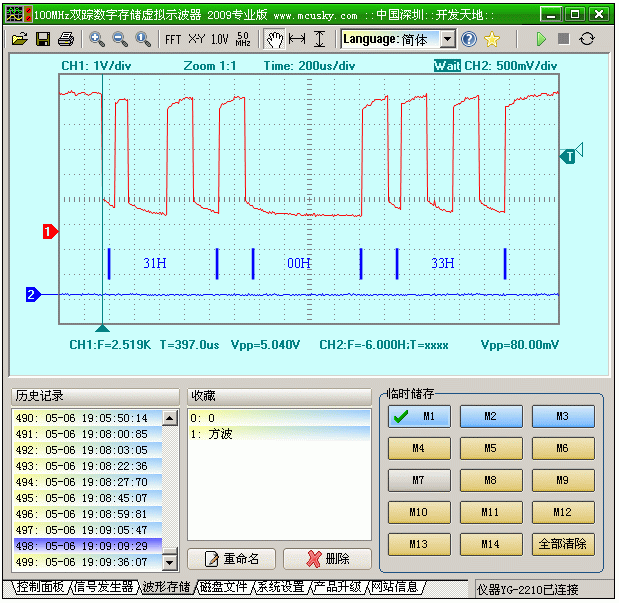

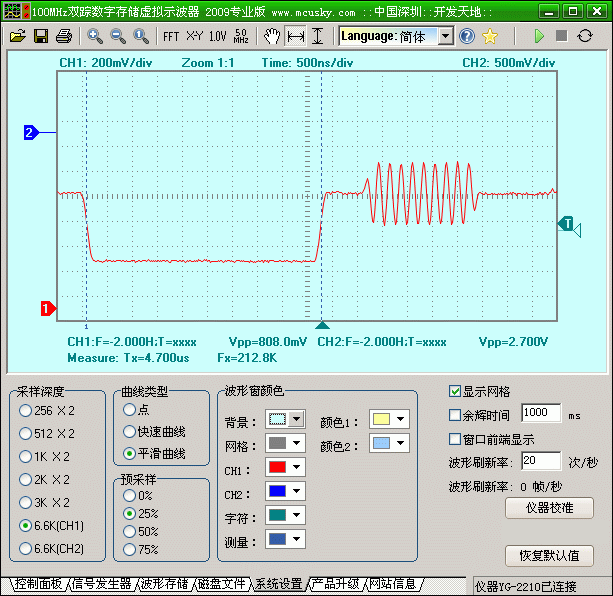

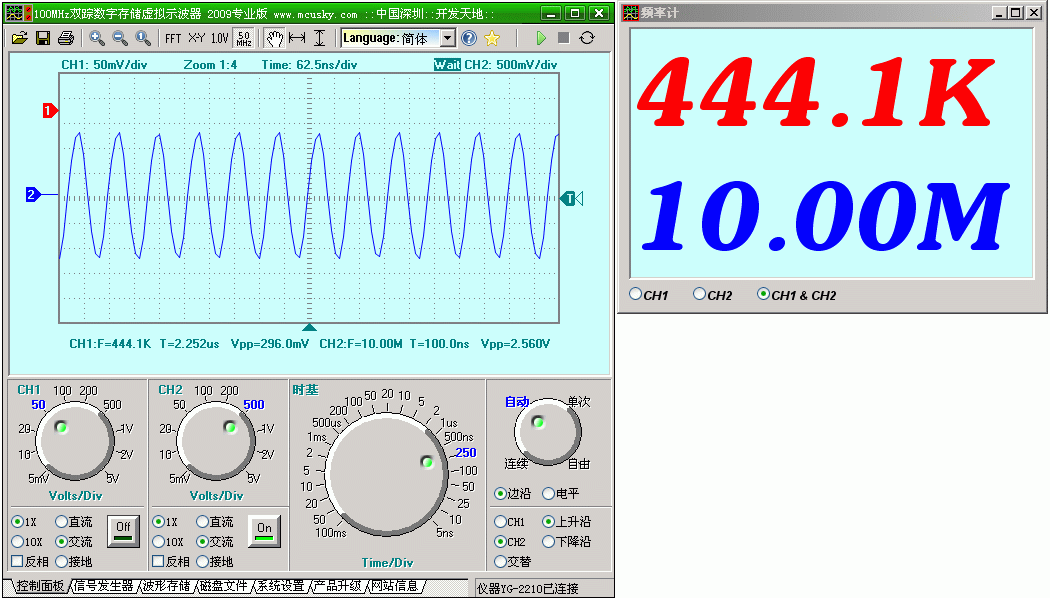

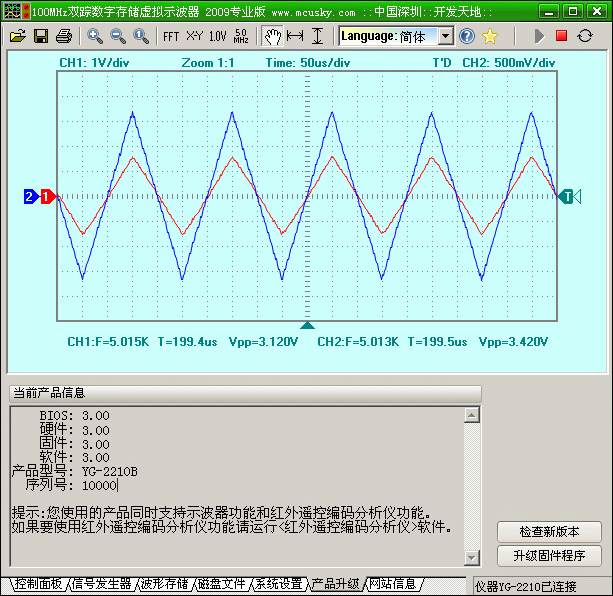

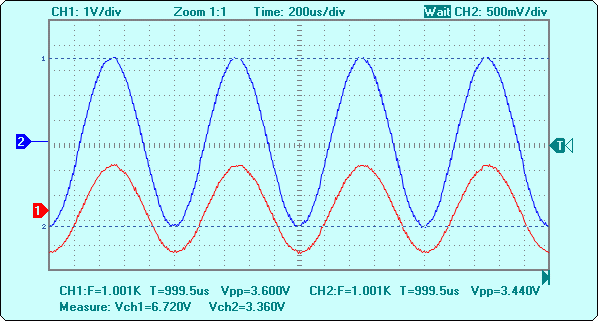

漂亮的小窗口	信号发生器界面	产品升级界面	超宽显示窗口	实时采样1K正弦波	实时采样10MHz信号

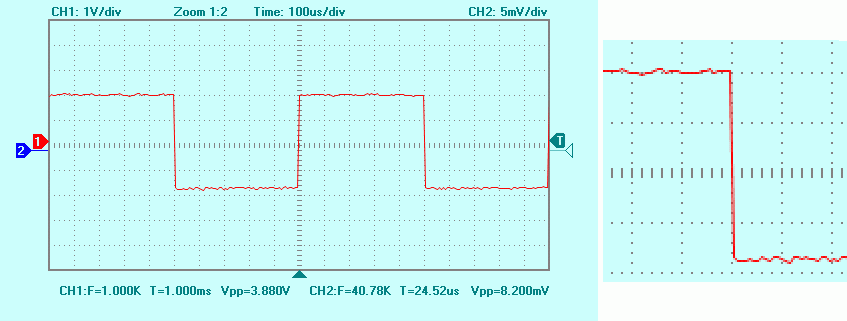

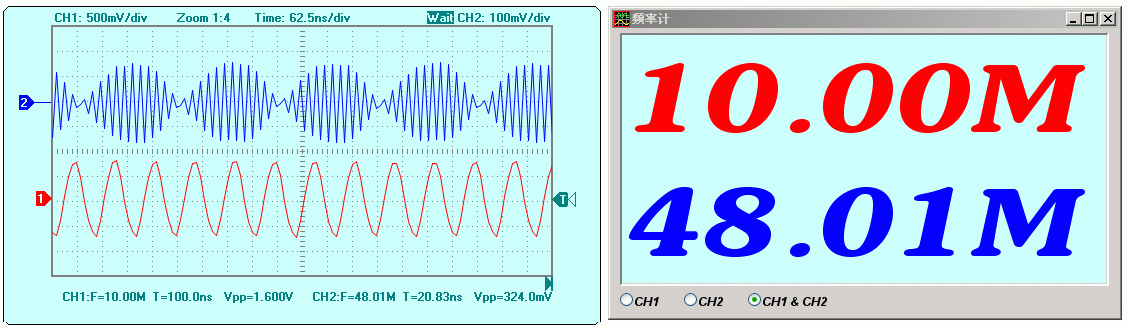

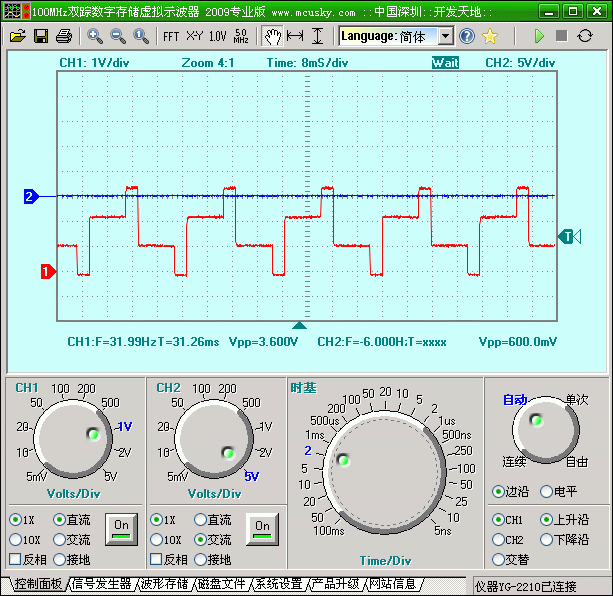

实时采样48MHz信号	等效采样48MHz信号	测试LCD驱动时序	视频信号-行同步头 & 系统设置界面	视频信号-调整脉冲宽度触可以看到场同步头	TTL电平RS-232信号 & 波形存储界面

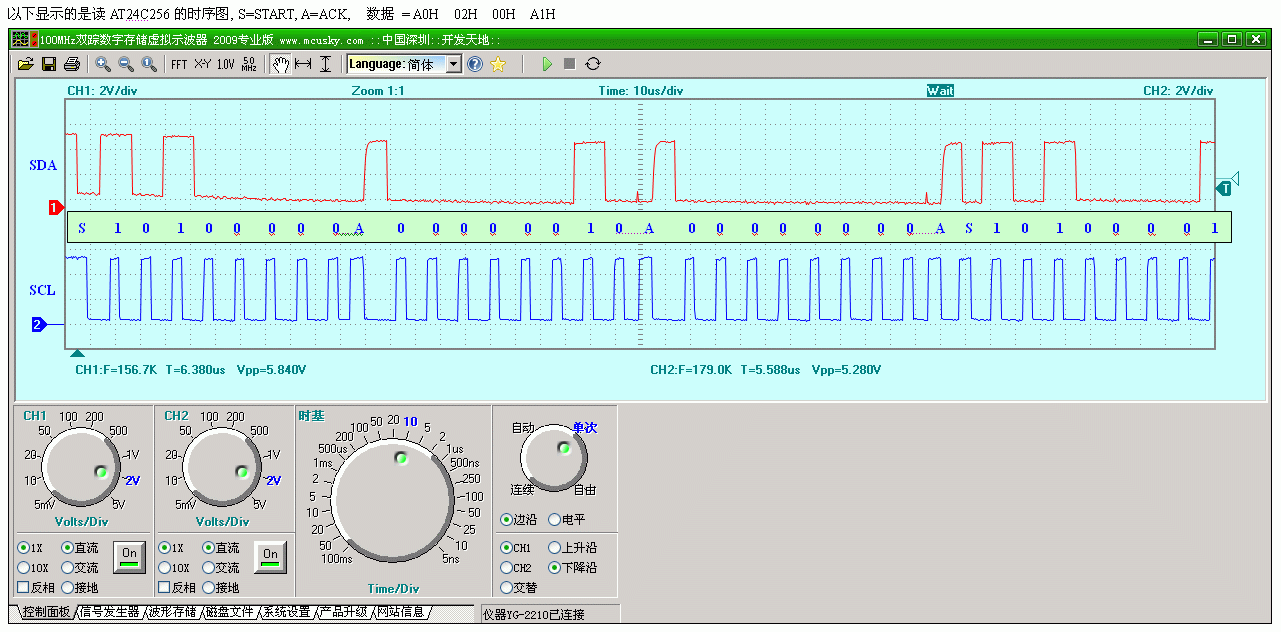

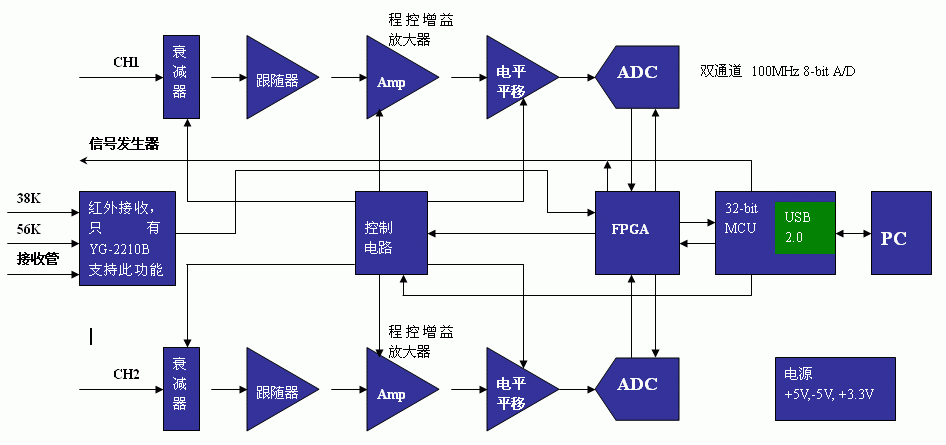

I2C总线信号	FFT频谱分析	电压表	频率计	李沙育图形	仪器框图

[仪器组成]
仪器名称：100MHz双踪数字存储虚拟示波器 & 红外遥控编码分析仪 2合1
　

配套软件1：100MHz双踪数字存储虚拟示波器2009-专业版
　

配套软件2：红外遥控编码分析仪2012-专业版
　

配套软件3：红外遥控管理系统2012-专业版

配套软件4：遥控器量产测试仪专业版 V2.0

采样设备：标配 YG-2210B V3.0

其它配件：100MHz P6100探头1对，电源适配器，USB通信线，软件光盘

[软件特点]

1、WINDOWS编程，界面友好、漂亮，您可以设定自己喜爱的界面。

2、简便直观的操控方式，类似台式示波器面板，大部分操作可通过鼠标和热键实现，用起来得心应手。

3、支持三种波形曲线，点、快速曲线、平滑曲线。

4、支持小窗口显示波形，尽量少占用户桌面，充分考虑用户使用体验。

5、超宽窗口显示波形，使你可以看到更多波形信息，颠覆传统模式。

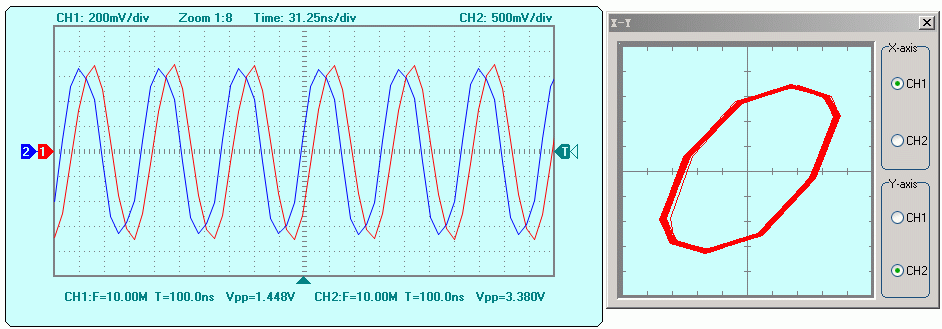

6、李沙育图形。

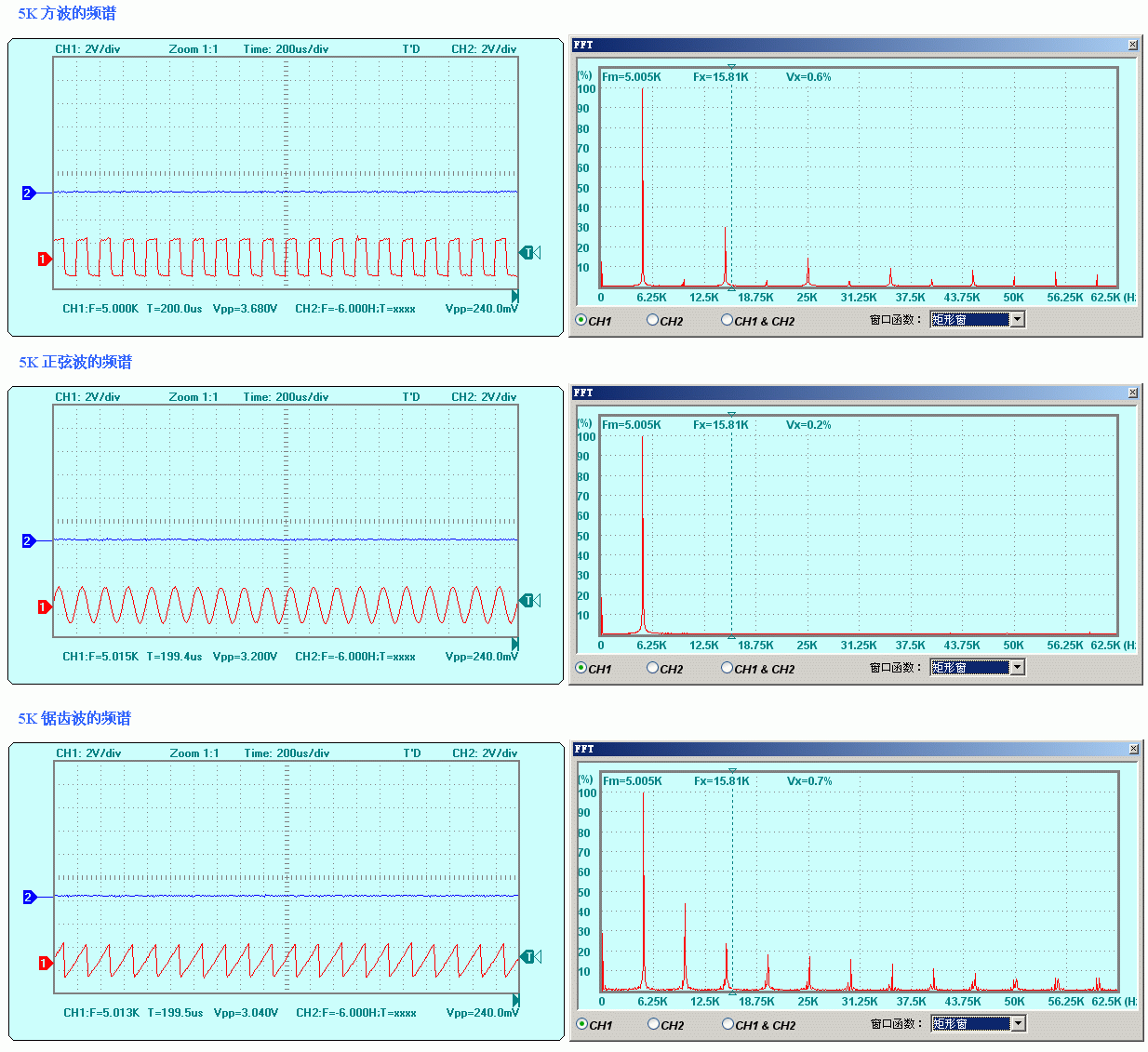

7、快速傅利叶（FFT）频谱分析，支持窗口函数：矩形窗、三角窗、汉宁窗、汉明窗、布莱克曼窗。

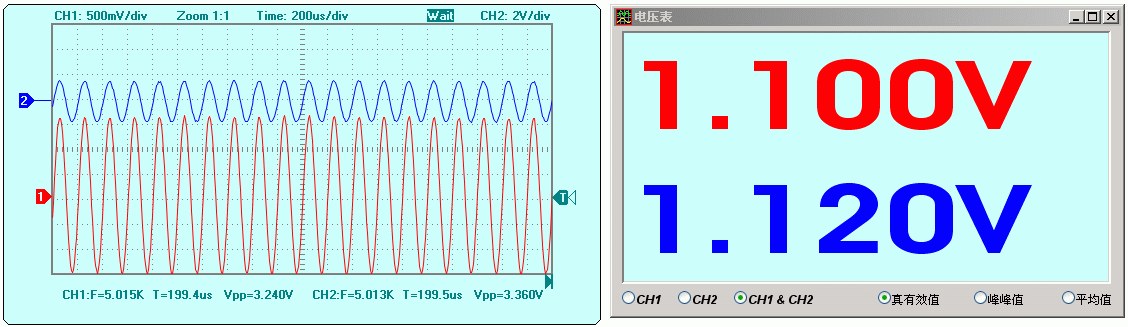

8、电压表，支持真有效值、峰峰值、平均值显示，大字符显示。

9、频率计，大字符显示。

10、波形反相显示。

11、波形放大，缩小显示。

12、余辉显示。

13、电压测量，时间测量。

14、自动设置功能，自动根据输入电压和频率设定合适的采样量程和时基。

15、信号发生器。

16、波形存储管理功能，自动保存历史波形、波形收藏夹、临时存储。

17、自动保存最后一个波形。

18、波形数据导出为文本文件、EXCEL文件。示波窗另存为BMP、JPG文件，或复制到剪贴板，方便贴到其它软件中编辑。

19、全面支持简体中文、繁体中文、英文的Win98、WinMe、WinNT、Win2K、WinXP、Win2003、Vista操作系。

20、软件在线升级，随时享受我们的最新服务。

[采样器特点]

1、YG-2210 采用32位处理器@100MHz主频，FPGA，高速A/D，高速运放，高速程控增益放大器设计，实现了丰富的功能，比市面上同价位产品功能更强更多。

2、USB2.0接口，快速传输数据。

3、自动调零，手动校准功能，每台仪器都有独立的校准参数，这些参数包括每个通道每个量程的调零值、每个通道每个量程的增益控制值，均存放在仪器上。

3、支持在线升级固件程序、FPGA程序，永不落伍。

4、YG-2210B同时支持示波器功能和红外遥控编码分析仪功能，红外遥控编码分析仪部分与YG-920功能完全相同，请看红外遥控编码分析仪。

5、贴心设计，特别设置一个电源开关，不用时直接关闭电源开，不必拔下USB线，方便又环保。

6、探头地线接有保险电阻，防止测量时电位差损坏设备。

7、信号输入端接保护二极管，防止过压损坏设备。

8、自带信号发生器。

9、纯黑设计，高雅华贵中又透露出古典气质。

[技术指标]

通道数	双通道
最高采样频率	实时采样100MHz，等效采样1GHz
时基	23档
时基误差	±0.01%
输入电压	-25V - +25V(1:1探头) -250V - +250V (10:1)
程控增益	10档,从 5.00mV/div 到 5.00V/div (1:1探头)
输入保护	Diode 嵌位
触发信号源	CH1，CH2，交替
触发方式	边沿触发、电平触发（电平时间可调通过鼠标调节）
触发沿	上升沿，下降沿
触发电压	可调,软触发
触发灵敏度	可调（鼠标调节）
触发模式	单次触发、连续触发、自动、自由
探头	X1、X10
输入阻抗	1 MΩ,10 pF
耦合	DC、AC、GND
A/D分辨率	每通道 8 位
采样深度	可调，每通道最大6.6K，最小256字节
信号发生器	方波(1Hz-10MHz)、正弦波(1Hz-5KHz)、三角波(1Hz-5KHz)、锯齿波(1Hz-5KHz)
预采样	0%，25%，50%，75%
红外编码分析	支持
在线升级固件	支持
接口	USB2.0
工作电流	<400mA
体积	123 X 108 X 26 mm

[应用领域]

研发机构、质检部门、维修等。

各种电子产品研发测试用。

高低频信号测试。

高校实验室。

野外作业及其它便携应用场合。

工程师人手必备。

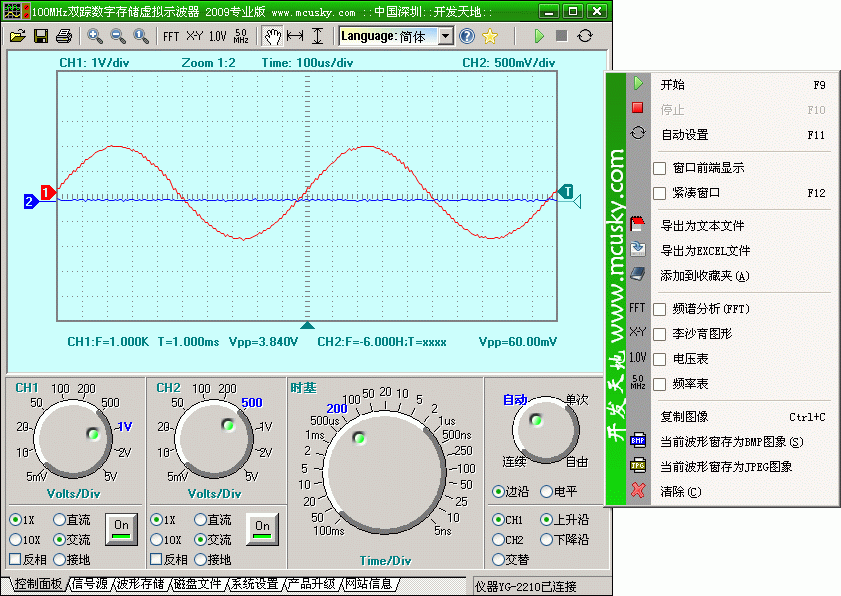

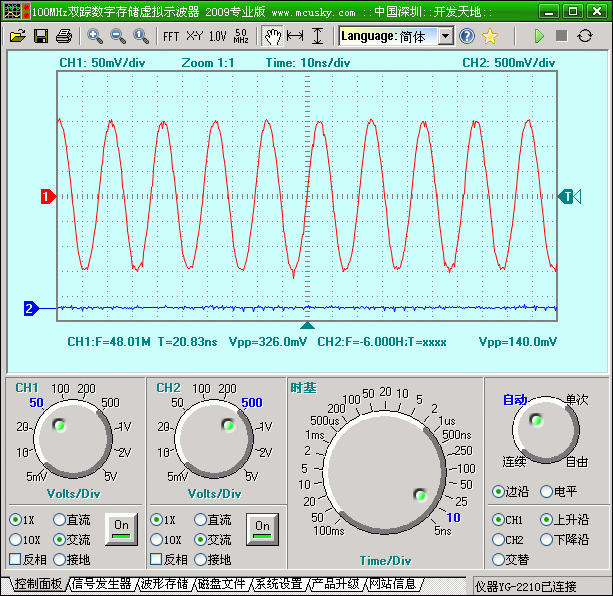

[100MHz双踪数字存储虚拟示波器2009-专业版---软件界面]

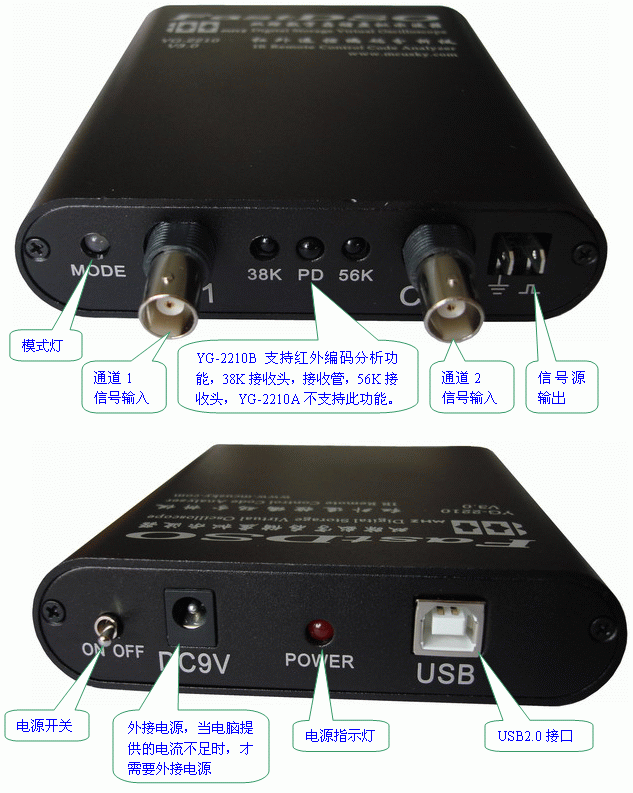

[前面板与后面板]

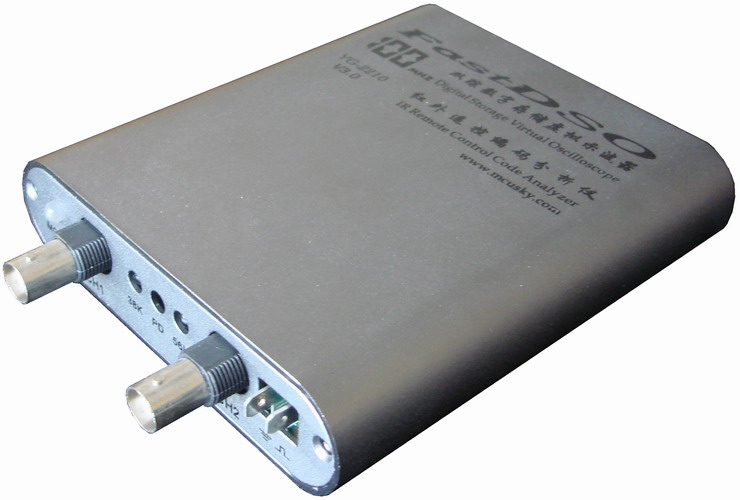

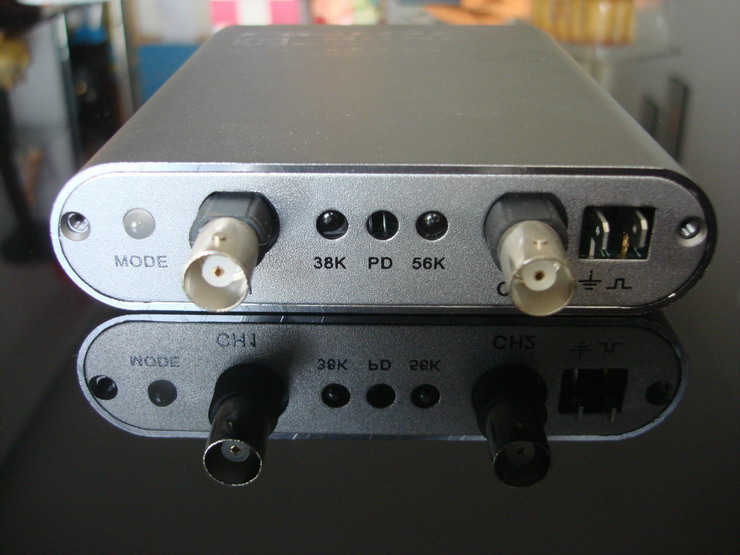

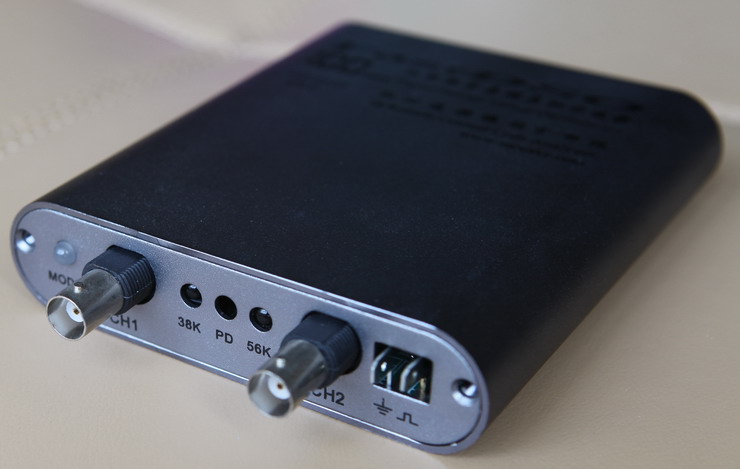

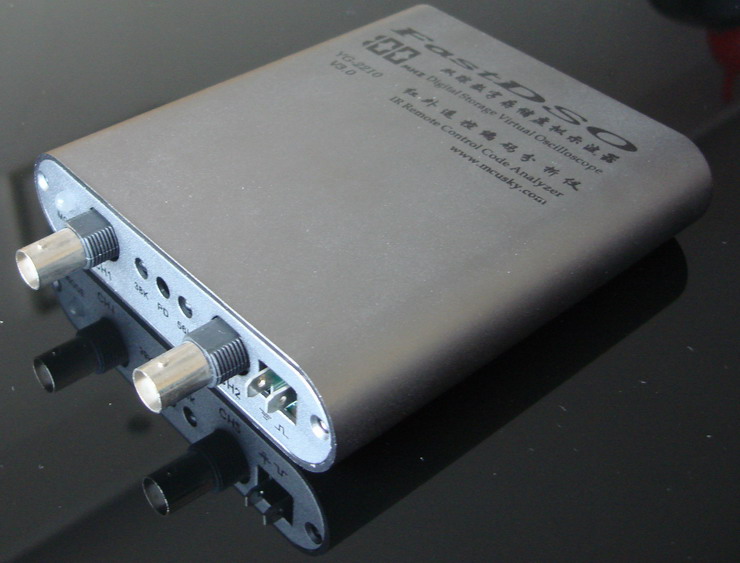

[产品图片]

新模具(铁灰色外壳，黑色丝印)

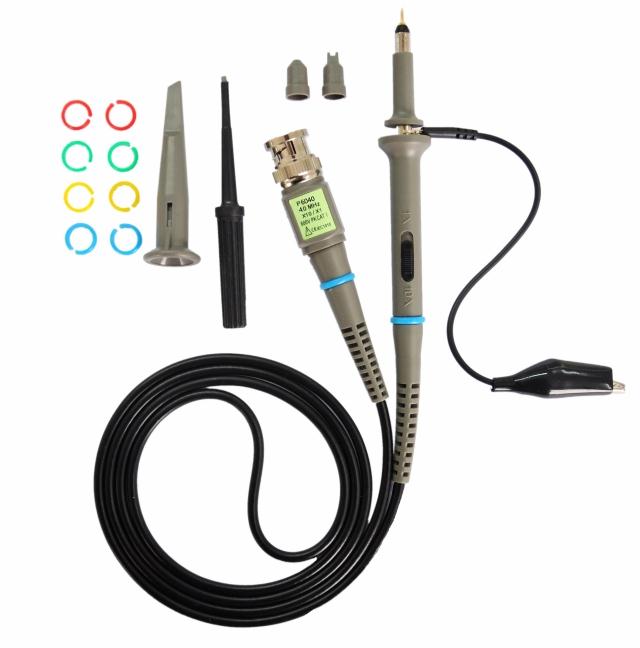

配2条P6100 100MHz探头，不同色环可区分通道1、通道2，如通道1套红色环，通道2套黄色环。

产品名词	P6100
衰减系数	1X、10X
输入电阻	1MΩ、10MΩ
输入电容	1×：85pF-120pF 10×：18.5pF-22.5pF
补偿范围	100MHz:10pF-30pF
系统带宽	100MHz:1×：DC-6MHz 10×：DC-100MHz
输入电压	1×：＜200V DC +Peak AC 10×：＜600V DC +Peak AC
操作温度范围	-15℃—+75℃
未操作时温度范围	-20℃—+60℃
工艺	一体化注塑成型
颜色	灰色
净重	48g
电缆长	120cm

[与某型号同价位产品功能对比]

对比项目	YG-2210B	某型号
通道数	双通道	双通道
采样频率	实时采样100MHz，等效采样1GHz	实时采样100MHz
时基	23档	16档
输入电压	-25V - +25V(1:1探头) -250V - +250V (10:1)	-20V - +20V
程控增益	10档,从 5.00mV/div 到 5.00V/div	电阻衰减式1:1,1:10,1:20, 从100mV/div 到 500mV/div
触发信号源	CH1，CH2，交替	CH1
触发方式	边沿触发、电平触发（电平时间可通过鼠标调节）	边沿触发
触发沿	上升沿，下降沿	上升沿，下降沿
触发电压	可调,软触发	可调软触发,硬触发
触发灵敏度	可调（鼠标调节）	不可调
触发模式	单次触发、连续触发、自动、自由	自动
电压平移	硬件实现模拟信号平移	后期软件实现
校准	支持每档量程0点、增益模拟信号校准	后期软件调0点，无增益调节
探头	1X、10X 100MHz	1X、10X 40MHz
输入阻抗	1 MΩ,10 pF	1 MΩ,13 pF
耦合	DC、AC、GND	DC、AC、GND
A/D分辨率	每通道 8 位	每通道 8 位
采样深度	可调，每通道最大6.6K，最小256字节	每通道2K
信号发生器	方波(1Hz-10MHz)、正弦波(1Hz-5KHz)、三角波(1Hz-5KHz)、锯齿波(1Hz-5KHz)	无
预采样	0%，25%，50%，75%	0%
自动设置	有	无
在线升级固件	支持	无
主要硬件	ADC+FPGA+32位处理器	ADC+CPLD+双口RAM+AVR 8位单片机
加工工艺	贴片元器件为主	直插元器件为主
外型图
PCB板图
接口	USB2.0	USB转串口

红色表示重大区别。

[关键技术解剖]

在这里解剖本仪器采用的一些关键技术,也可以做为大家选购示波器的参考。

[电平平移技术]

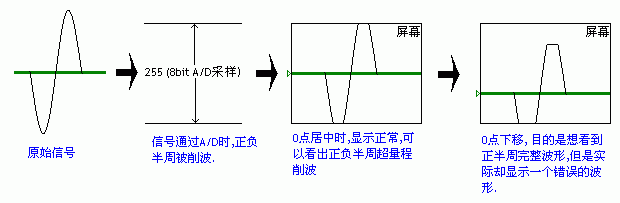

示波器都有平移显示的功能，就是使波形可以显示在不同的的水平位置，一般有两种方式实现，第一种是A/D固定采样，后期通过软件实现平移，这种方式对于小信号还是可行的，其优点是硬件成本低，每通道少一级运放和D/A电路，是一种很好的方法，但对于大幅值信号，但存在严重的问题，如下图所示，另外一个问题是无法实现模拟信号调零，只能在A/D之后通过数字调零，这将降低A/D分辨率。市面上有一些示波器如F-210 XP采用正是这种方式。

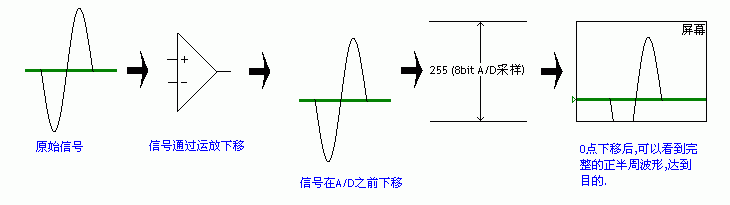

第二种是通过硬件实现电平移动，在A/D之前移动模似信号，缺点是成本高，需要增加一级运放，增加D/A产平移电压，但是优点是显示而易见的，可以观测大幅值信号的不同部分，专业示波器一般采用这种方式，本仪器也采用这种方式，并且在平移的同时实现了仪器的模拟信号调零，这是因为示波器前端信号调理电路是一个直流放大通道，并且不同量程增益不同，0点漂移是避免不了的，必需每档量程都做调0校正。

[交替触发]

一般示波器的触发源可为CH1或CH2，当同时测两路频率相关的信号时，可以同时稳定显示两路信号，但当两路信号不相关时，没有做为触发源的信号将不能稳定显示，此时就可以选择交替触发方式，分别取两路信号做为触发条件，就能同时稳定显示两个频率不相关的信号了。

[触发灵敏度]

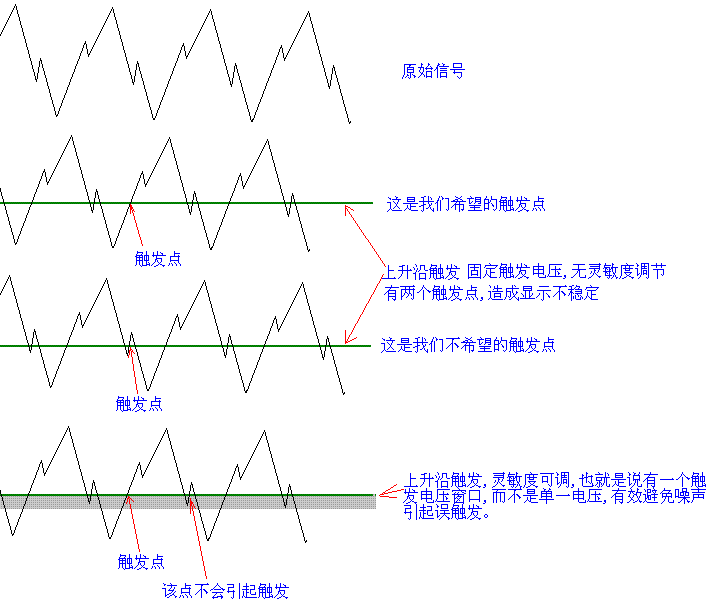

由于信号在激励、传输和检测过程中，可能会不同程度地受到随机噪声的污染(尤其是小信号的采集和测量)，从混有噪声的信号中提取有用信息、防止误触发是非常重要的，所以本仪器设有触发灵敏度调节功能，有效滤除有可能叠加在触发信号上的噪声，并防止误触发，稳定显示信号，触发灵敏度可以通过鼠标直观的、连续调节。原理如下：

[电平触发]

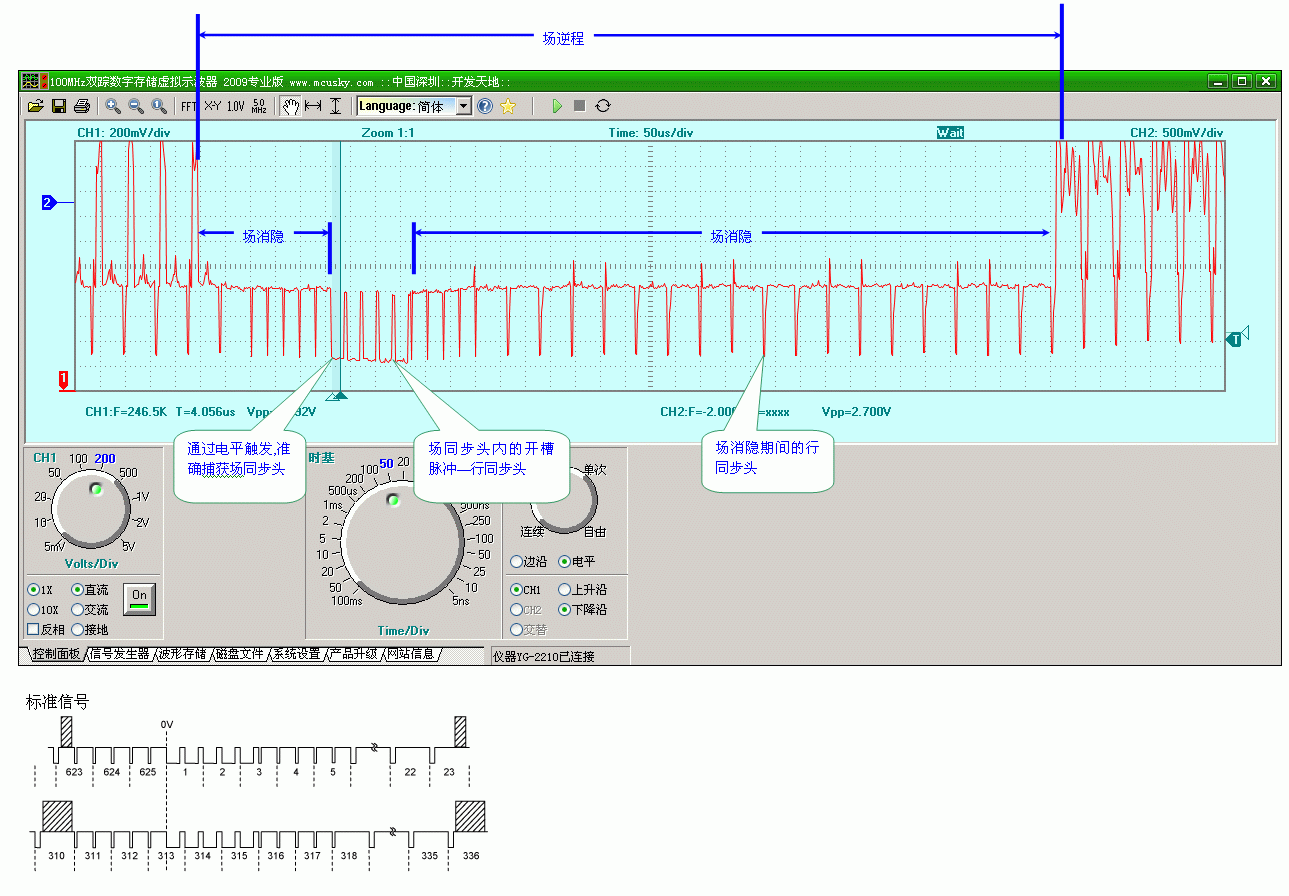

一般示波器都拥有边缘触发，分上升沿触发和下降沿触发两种，在电平发生翻转的时候立即产生触发条件，这对一般简单的信号是足够应付了，但对于复杂信号比如视频信号，边缘触发还远远不够，这时我们需要用到电平触发，电平触发有高电平触发和低电平触发，在电平发生翻转后并保持一定时间才产生触发条件，比如现在我们要观测视频信号的场同步头，如果用边缘触发将只能看到行同步头，而用电平触发并调到一定的宽度，只有场同步头才能引起触发，因为场同步头宽度比行同步头大很多，就能稳看到场同步信号了。

[预采样]

就是触发点之前的信号也被采样，让我们可以看到触发点之前的信号，一般数字示波器才具有此功能，而传统的模拟示波器是无法做到的。

[平滑曲线]

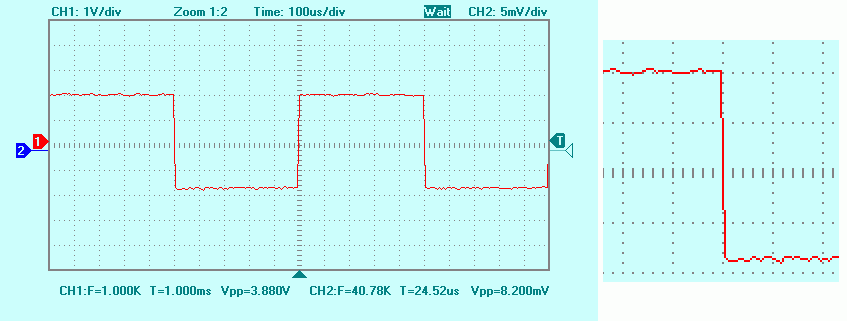

一般的绘图方法，波形在屏幕上显示会产生锯齿效果，如下图，这种绘图方法是速度比较快，适应配置比较低的电脑。

本仪器同时支持快速曲线和平滑曲线绘图，平滑曲线如下图，有很好的视觉效果，对电脑要求相对要高一点。
