LED Tester 型号:Q1

自主知识产权 ,超强兼容性

独创超强加密技术





最新说明书 更新时间:2014年4月

关键词: LED测试仪、数码管测试仪、LED排测、LED模块检测仪



    仪器组成 】
    名称:便携式LED测试仪
    标配:主机Q1,5V电源(充电器),USB线,单夹锁(转接座)。
    选配:双夹锁(转接座),需另外购买,30元/个。

    特点 】

    第二代重新设计主板,调整指示灯位置,增加共阴共阳指示灯。
    自动识别LED模块(数码管)内部线路,不论什么脚位、共阴还是共阳,均能正确识别。
    恒流方式驱动点亮每个笔段,亮保证亮度一致。
    可以设置4档驱动电流:10mA,20mA,30mA,40mA,解决有的LED过亮,有的过暗的问题。
    有共阴、共阳指示功能。
    可以测试24脚以内任意线路的LED模块。
    内置1000mAH聚合物锂电池,可以工作4-8小时。
    标准MiniUSB充电口,可以使用电脑USB充电或用手通用充电器充电。
    超便携设计,体积:重量:
    配有两种转接座,适应不同体积的LED模块。
    有7种点亮模式:全显,自动共阴逐位点亮,自动共阳逐位点亮,自动逐段点亮,手动共阴逐位点亮,手动共阳逐位点亮,手动逐段点亮。

    应用领域 】

    在很多场合甚至可取代专业测试仪。
    广泛用于焊线测试、贴膜、检查漏光、检查亮度色度均匀性检查等
    产品展示。
    用于LED模块老化测试。
    IQC检验。

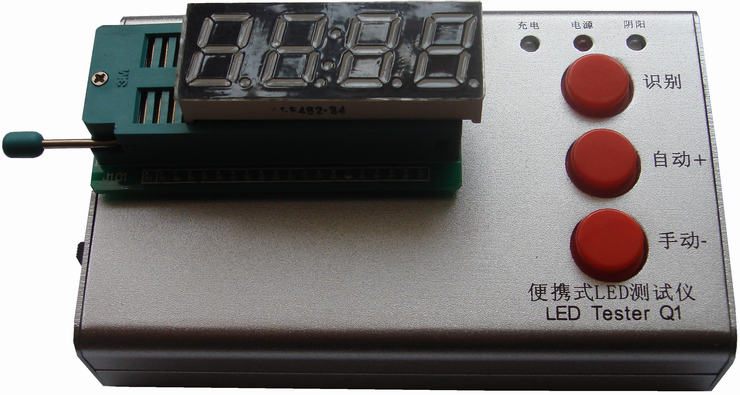

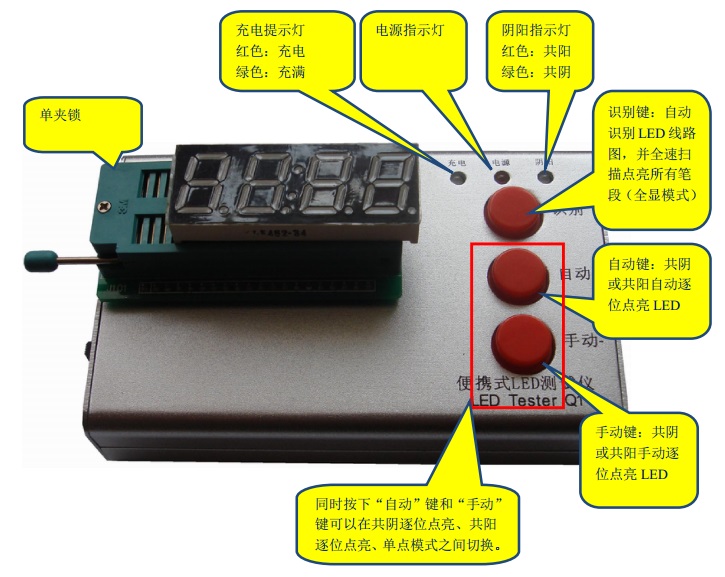

    面板上有锁紧座、电源灯、充电灯、共阴共阳指示灯、识别键、自动扫描键、手动扫描键。

    充电灯:双色灯,充电时为红色,充满为绿色。

    识别键:自动识别LED线路图,并全速扫描点亮所笔段。(上电时处于全驱状态,放上任意数码管均可点亮,不用按“识别键”,由于是全驱动,所以亮度低一些,如果按一次“识别”键以后,则退出全驱状态。)

    自动键:共阴或共阳自动逐位点亮LED。

    手动键:共阴或共阳手动逐点亮LED。

    同时按下自动键和手动键可以在共阴和共阳模式之间切换。

    设置驱动电流,同时按下“识别”键和“自动”键增大驱动电流,同时按下“识别”键和“手动”键减小驱动电流,有4档(10mA,20mA,30mA,40mA)驱动电流可选择,断电自动保存设置。
    电源、共阴、共阳指示灯:
    1、全显模式下:红灯为共阳数管,绿灯为共阴数码管,不亮为无法识别。(注:共阴、共阳指示仅供参考,并不是绝对准确,特别是比较复杂的LED)。
    2、共阳逐位点亮:此时如果测试的正是共阳数码管,可以看到逐个“8”字点亮。
    3、共阴逐位点亮:此时如果测试的正是共阴数码管,可以看到逐个“8”字点亮。

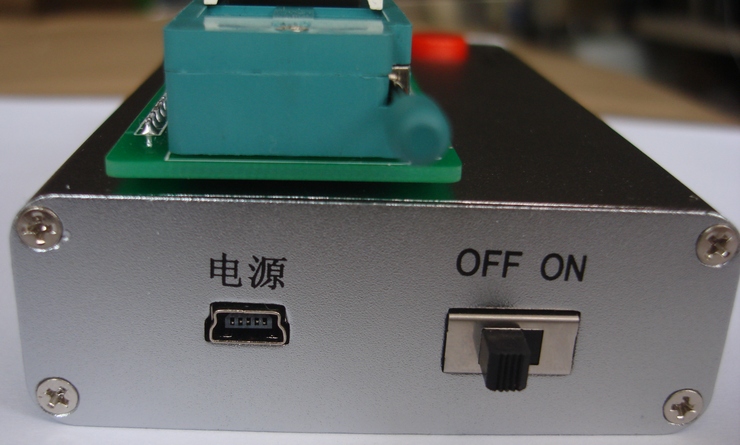

    电源接口采用常用的MiniUSB接口设计,可以使用手机USB充电器或电脑USB口充电,更加方便。

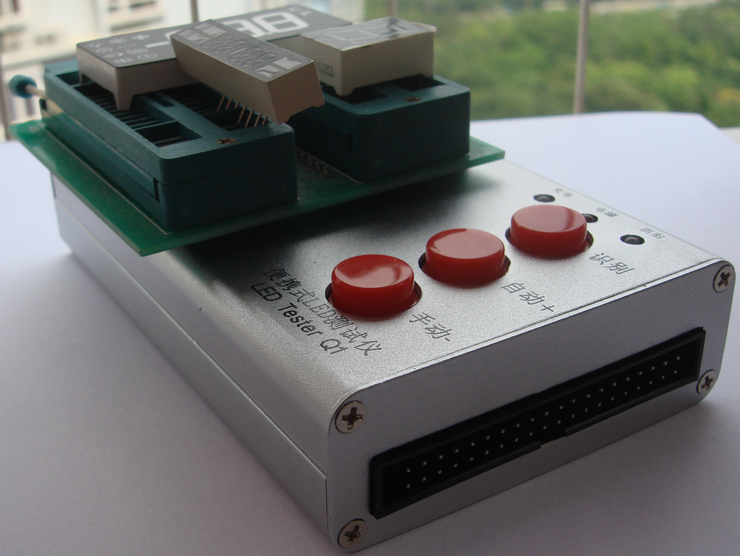

    外部接口,方便外接测试架,用于测试特殊的LED模块。

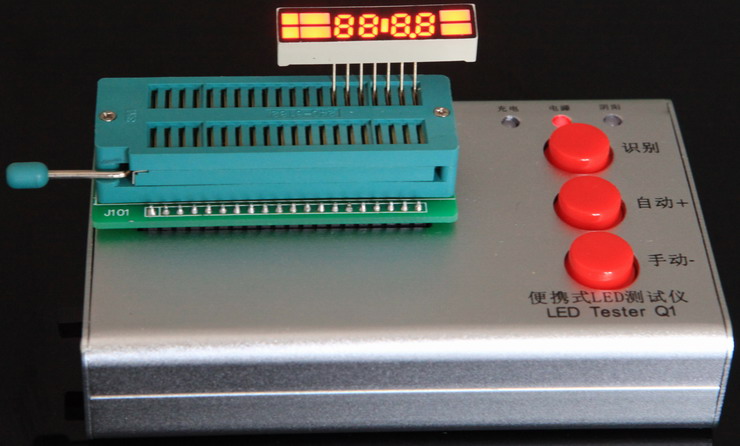

    点亮测试(由于相机曝光时间的原因,图片看起来不是全亮,实际肉眼看起来是全亮的)。

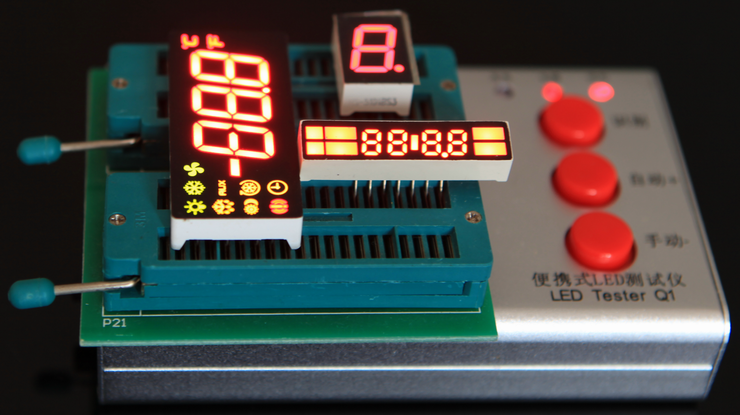

    双夹锁转接座(需另外购买),支持更大脚距(最大52mm)数码管,上图点亮8X8点陈LED(由于相机曝光时间的原因,图片看起来不是全亮,实际肉眼看起来是全亮的)。

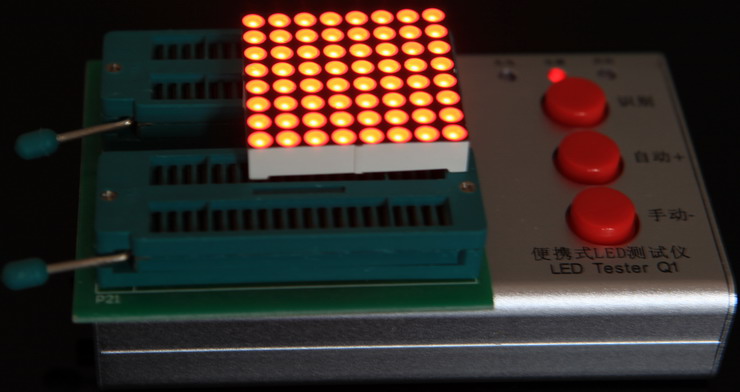

    点亮复杂的LED模块,该LED模块由7个脚驱动36个LED灯。
