LED Electrical Parameter Tester
1、加入对复杂LED的支持,比如两脚本之间接了正反两个LED的,也就是一个脚同时是阳极和阴极的情况(例如:7个脚驱动42个LED)。
2、加入制作LED图案的功能,制作图案更快更方便。
关键词:
LED测试仪、数码管测试仪、LED排测、LED模块检测仪
、LED参数测试仪

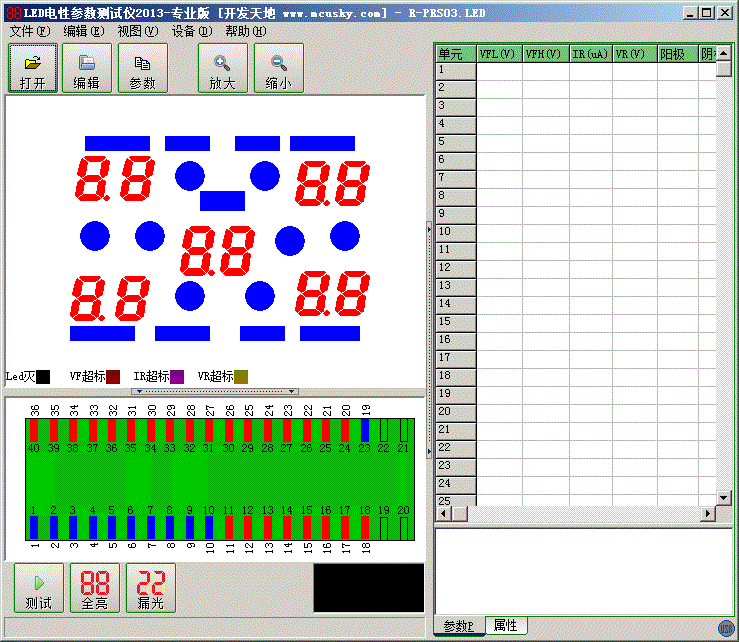

程序主界面

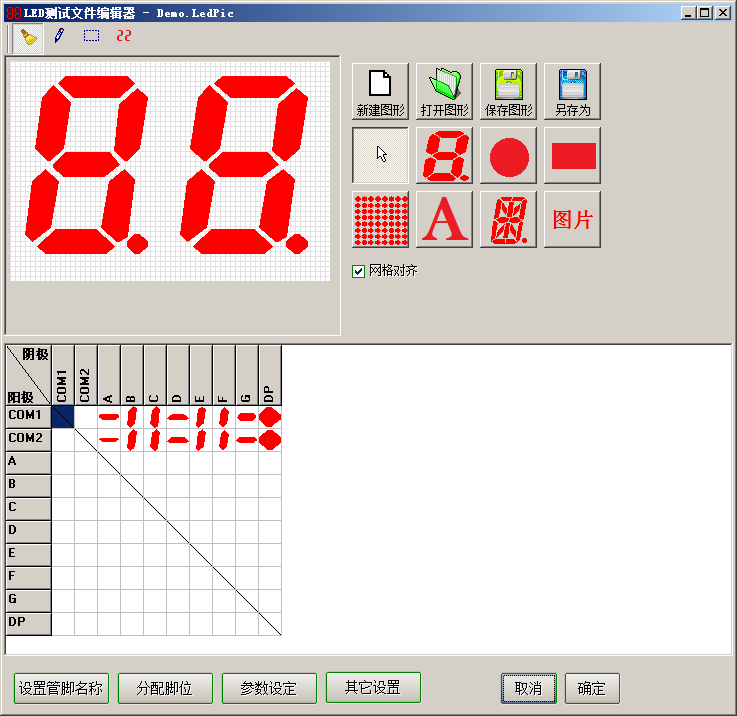

2013版新加入的作图功能,更加方便高效制作LED图形

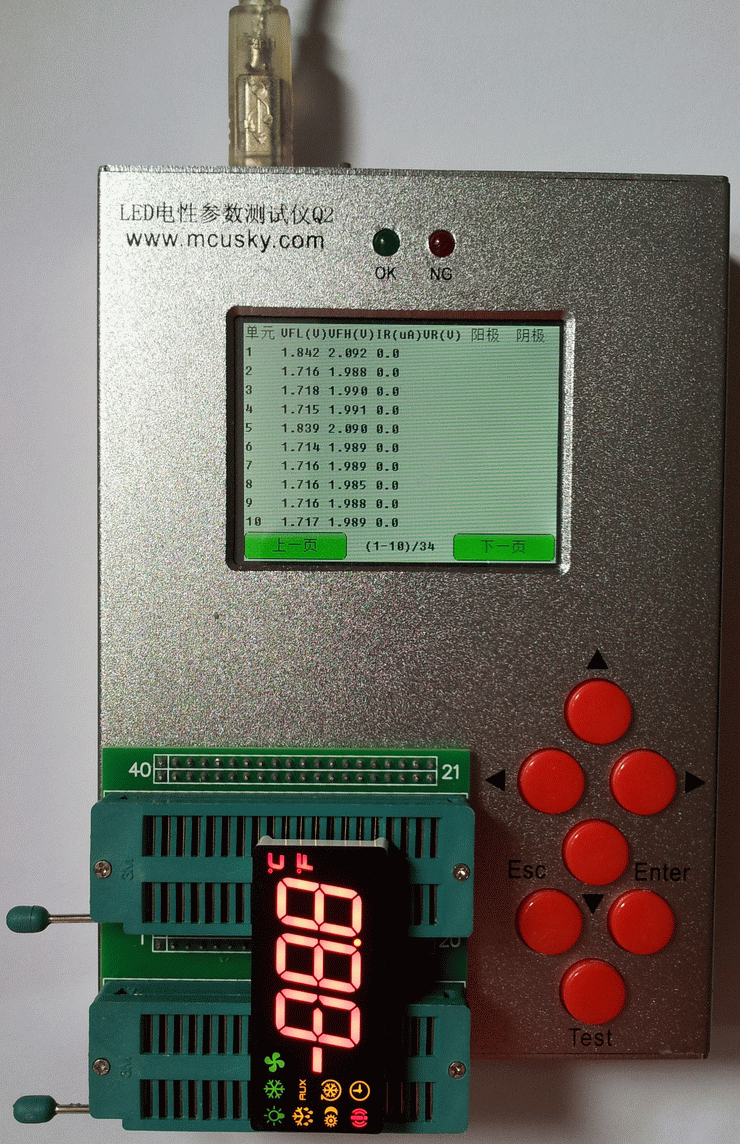

仪器正面图

外部接口

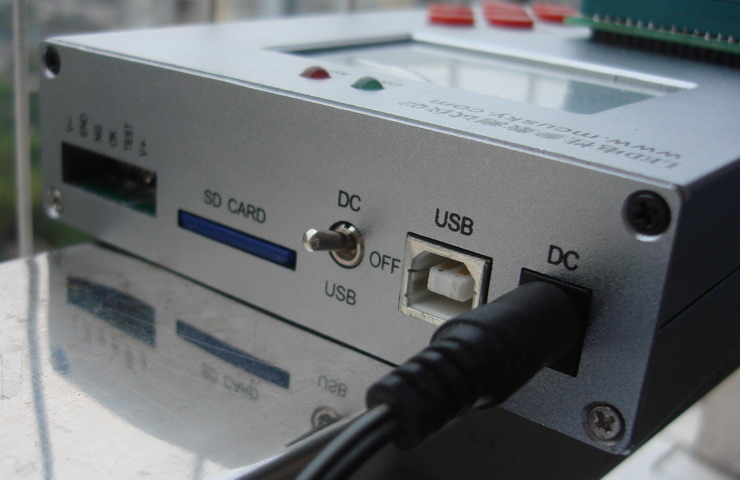

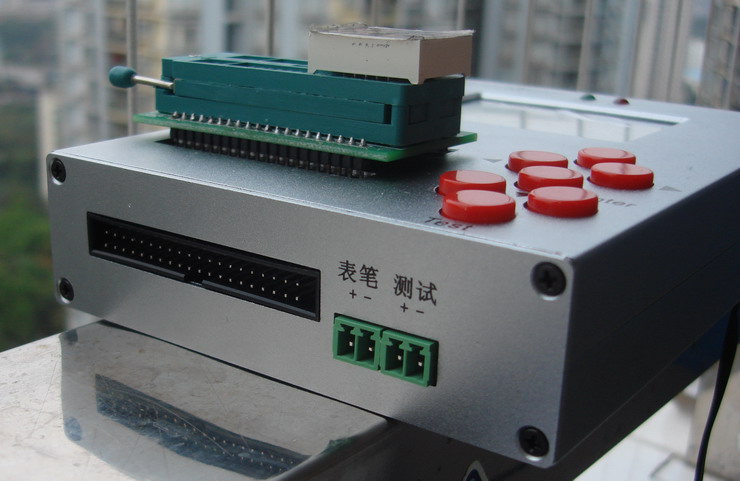

外部接口、SD卡、可以用外接电源或USB电源

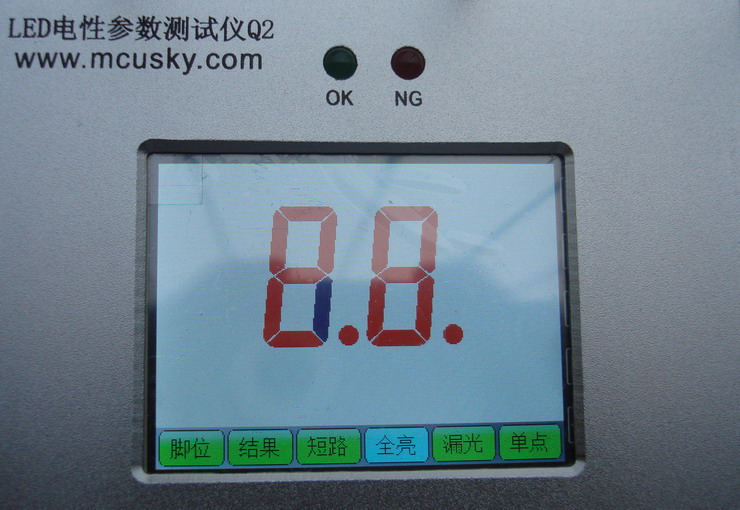

320 X 240彩色TFT触摸屏

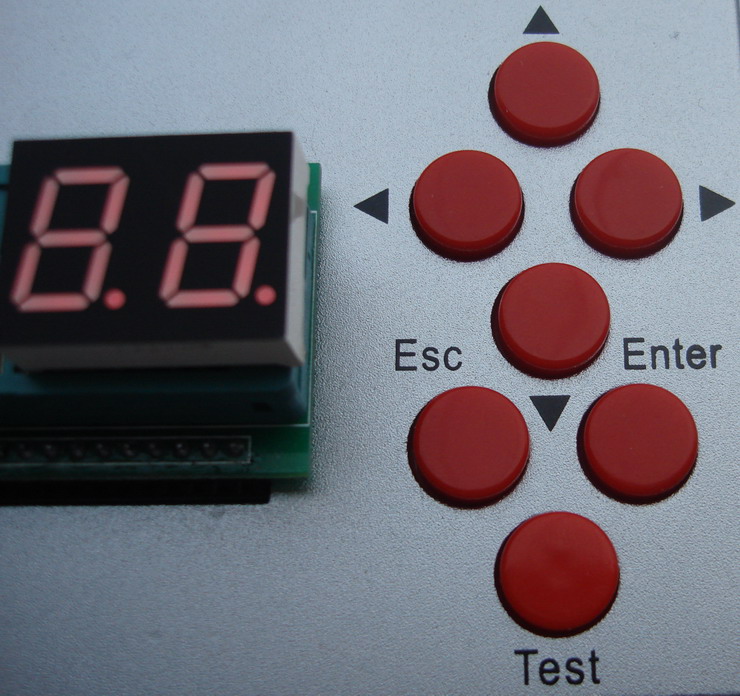

按键,如果不用触摸屏,可用按键完全控制

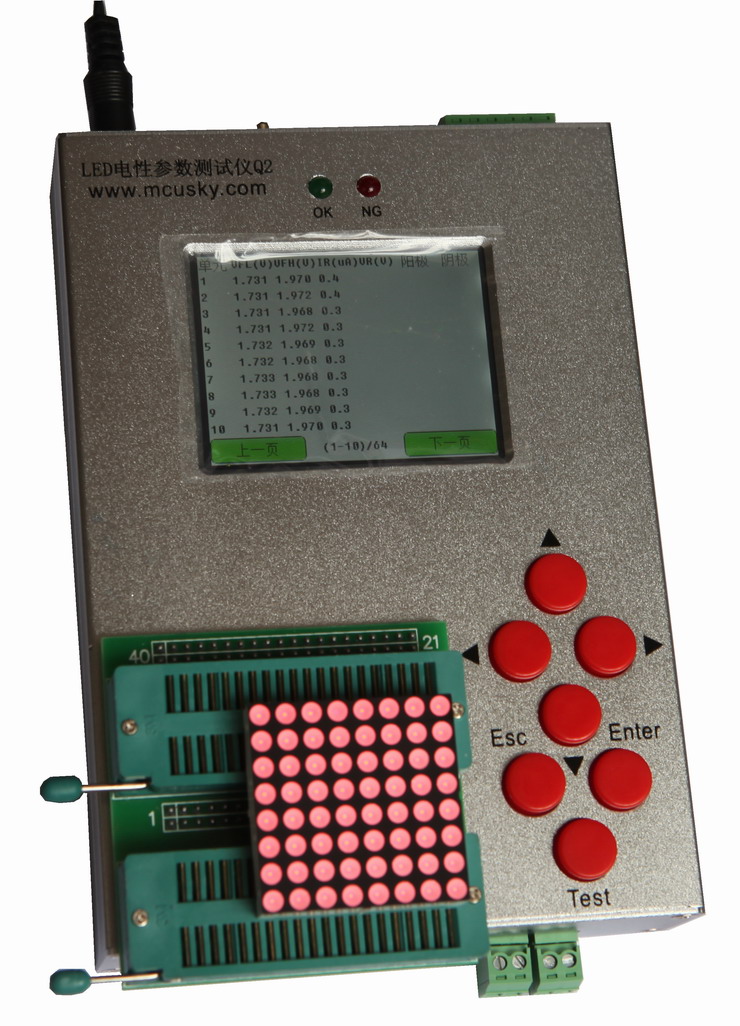

可更换双夹锁转接座,适应更大脚距的LED模块,上图为8X8点阵LED,测试一次需要1秒钟时间

测试不同颜色的LED

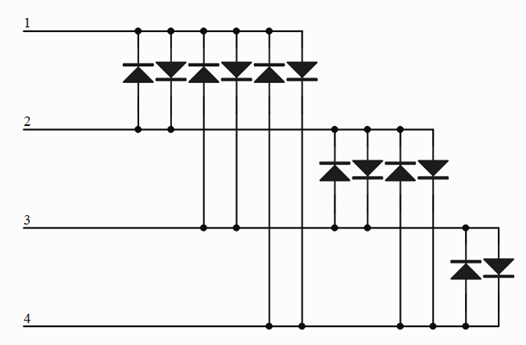

2013版支持非常复杂LED线路的测试,例如上图的LED模块,这种LED线路的特点是用较少的脚驱动很多LED管,上图中用4个脚驱动12个LED,每两个脚间都接了正反两个LED。

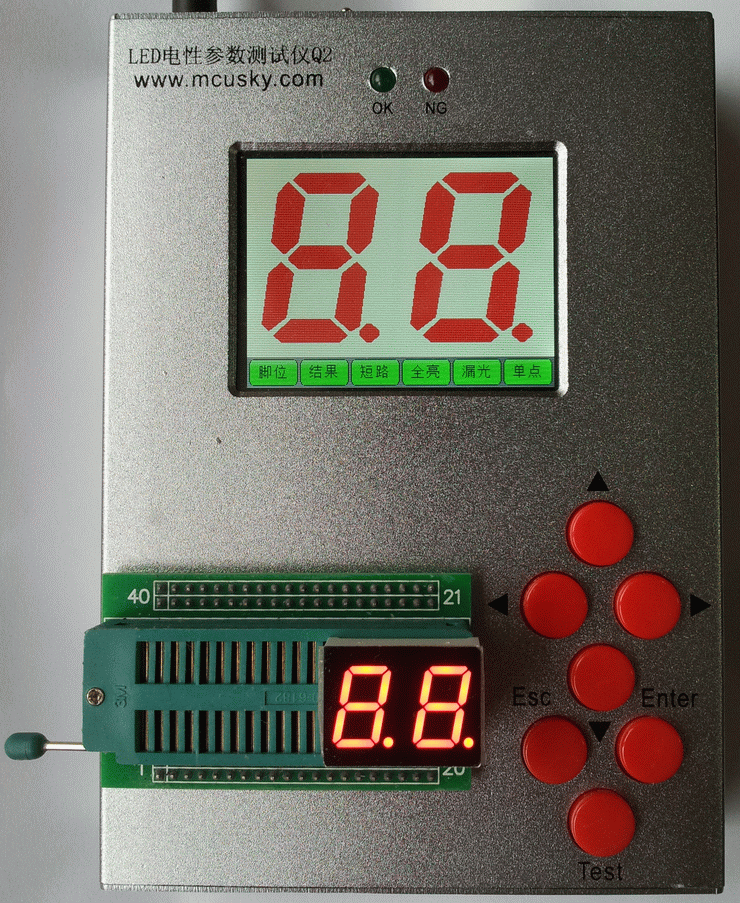

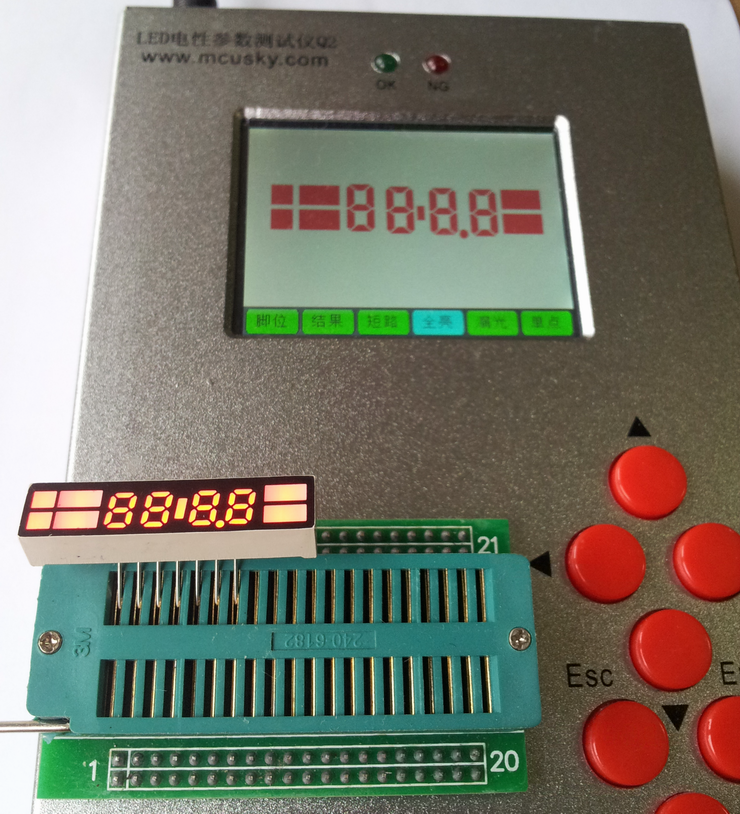

实测7个脚驱动36个LED的数码管
【带驱动IC的LED材料的测试案例】

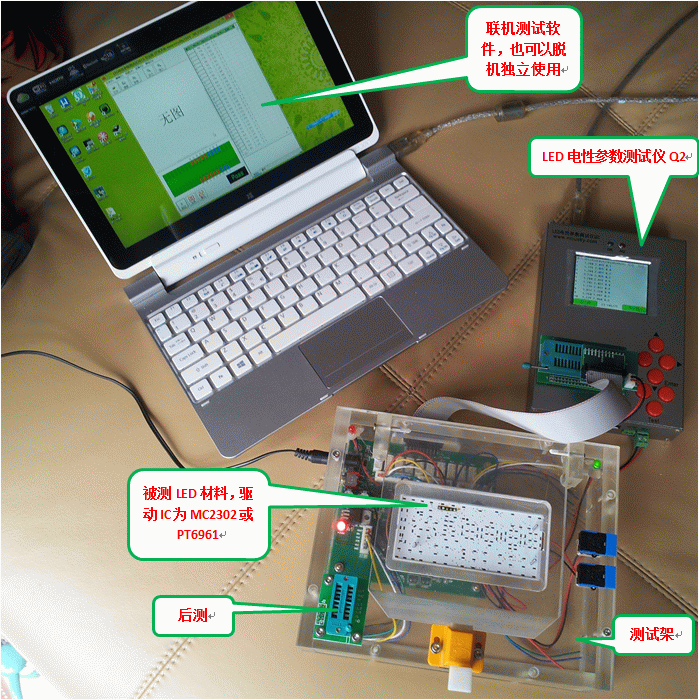

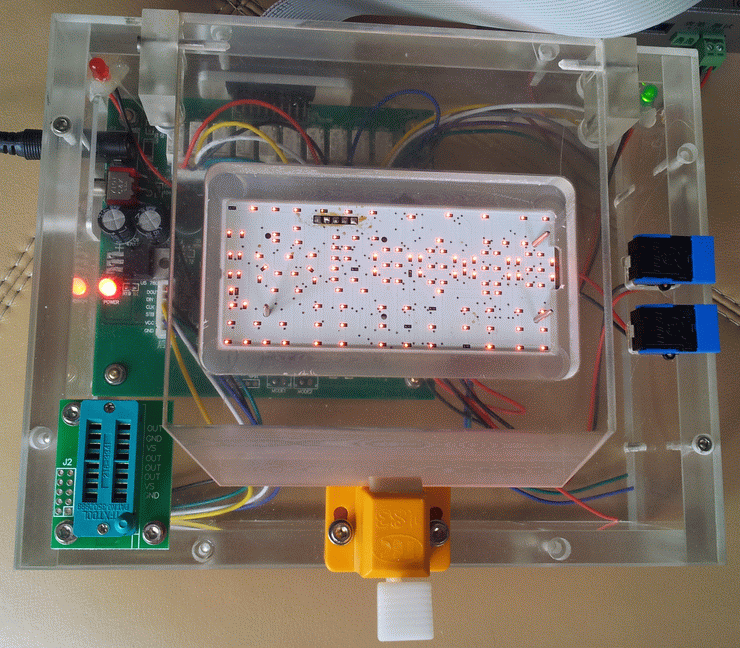

这种LED材料带有驱动IC,使用MC2302或PT6961等专用驱动IC,可以驱动7×11个LED灯,封胶以后只有5-6个通信和电源引脚,这种材料的测试需要制作专用的测试架,测试架有以下功能:
1、对驱动IC的控制。
2、检测驱动IC每个引脚连接是否正常。
3、切换LED到外部,通过连线到测试机进行电性测试。
4、材料封胶以后,对材料进行后测。

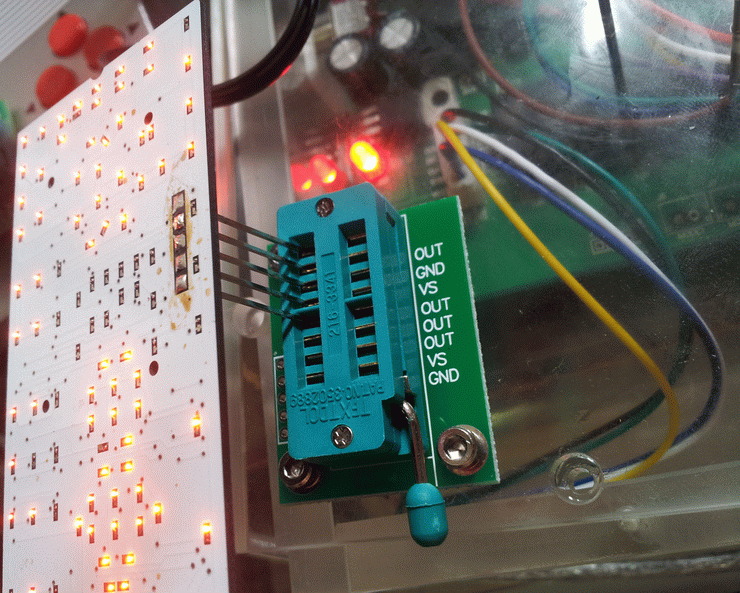

测试架本身可以测出驱动IC每个脚连接是否正常、并全点亮

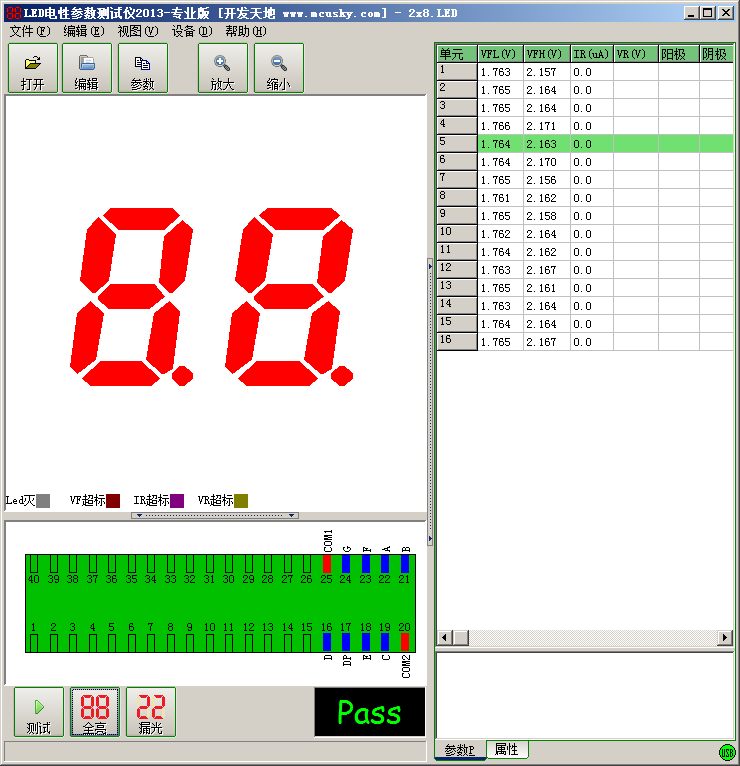

电脑测试界面

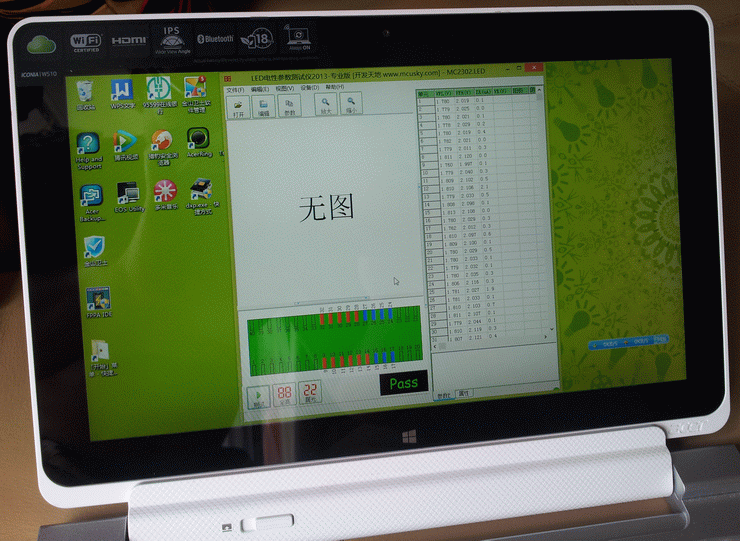

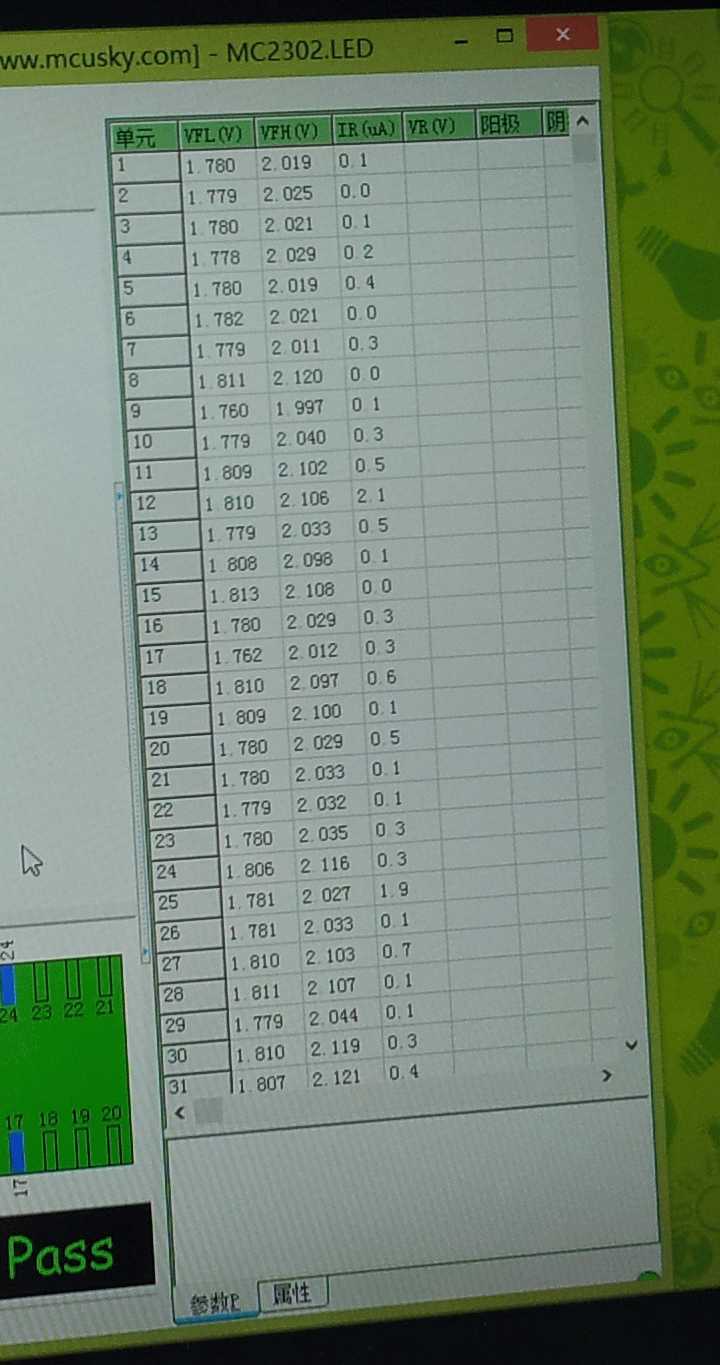

电脑测试结果

后测

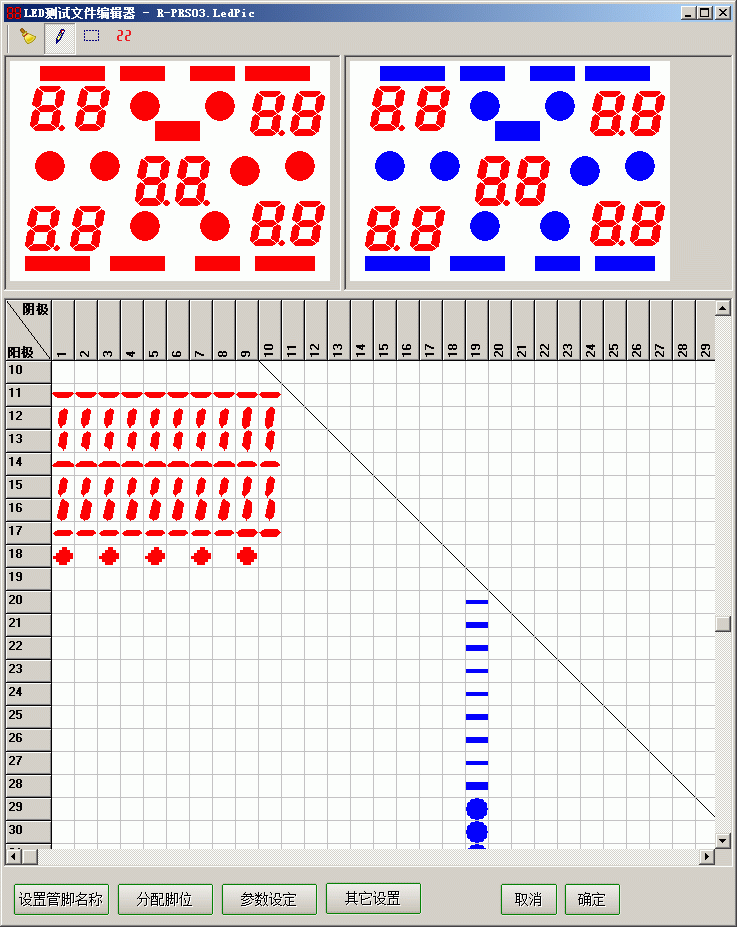

【一种双色LED模块的测试文件制作案例】



|
