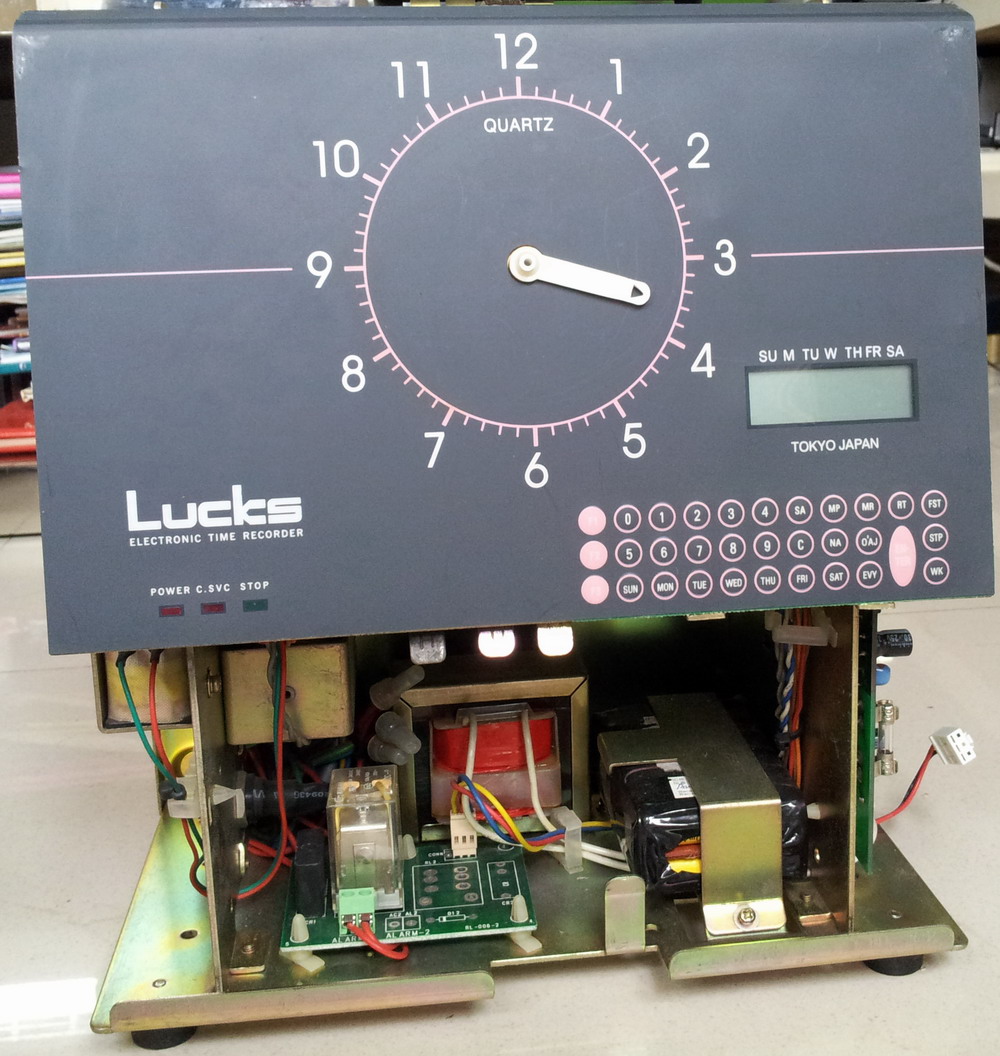

线路控制原理

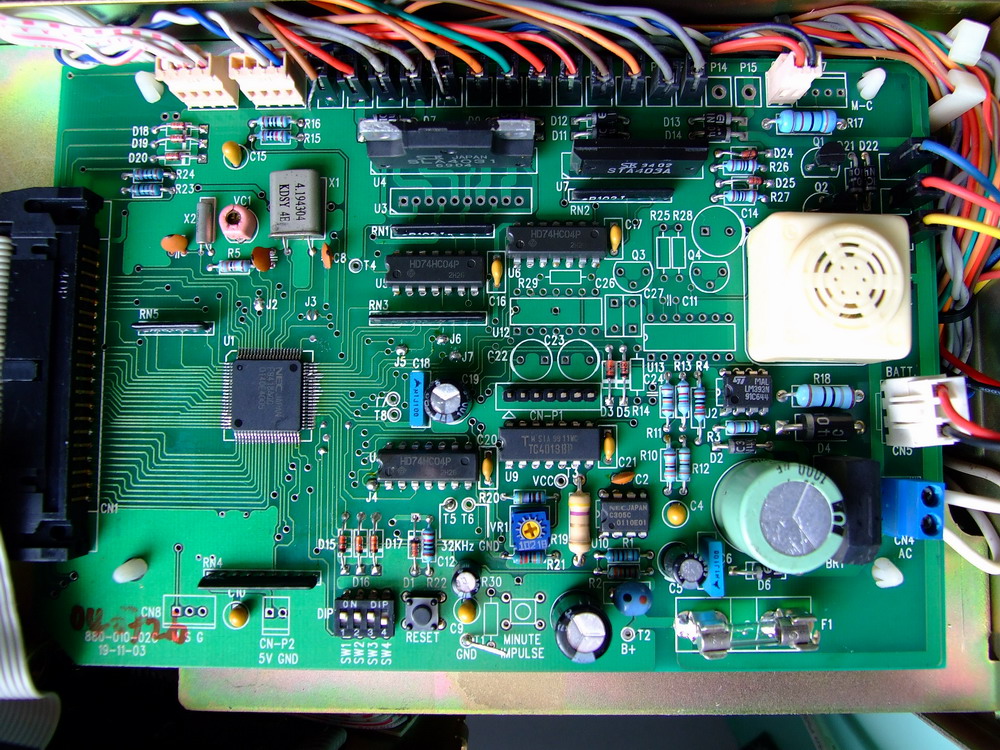

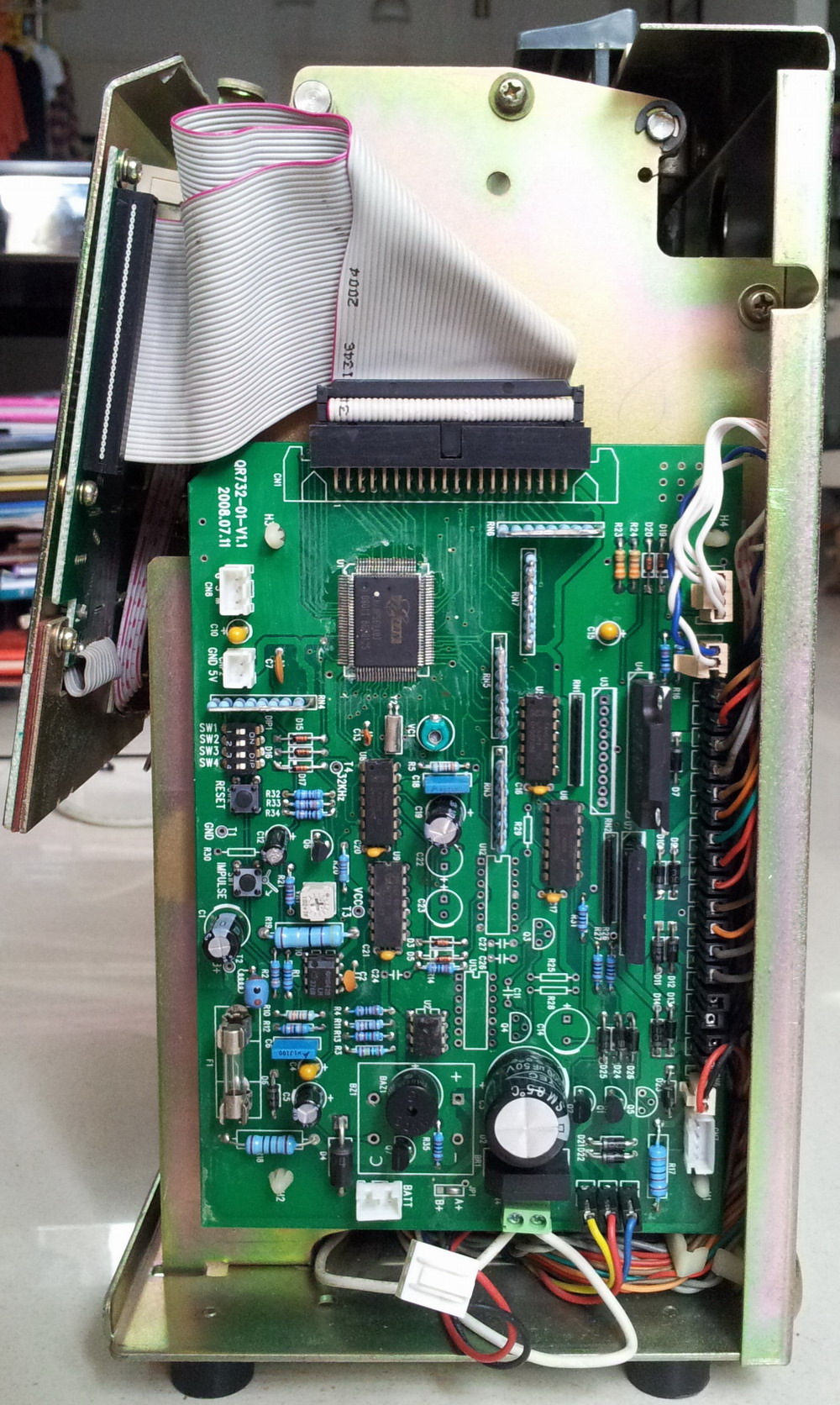

该机控制电路如上图所示，其控制芯片为U1，采用日本N EC公司开发的超大规模芯片μPD75308，采用了QFP封装。这 块IC就是我们常说的CPU，所以它正常工作同样斋要三大要素 ，即：1.（54)、(57)脚得到4.6V直流供电电压；2.（68)脚在 每次开机时得到清零复位信号(低电平有效)；3.(58）、（59） 脚得到正常的主时钟信号，（55）、（56）脚得到正常的辅 振时钟信号。
需注 意的是， 若辅振(32 768kHz)电 路损坏或 该振荡部 分工作不 正常时， 会出现显 示屏显示 闪烁或无 显示，但 其他功能 却正常的故障C1为微调电容，可适当地调整辅振的频率，该 频率精度要求较高，否则容易出现计时不准的故随。U4中的C 、D、E、F四个反相器是用来测试主频以及椭振。
U1的、脚分别为打卡、蓝色、红色、分钟、日期和行位 等功能的控制输出端，静止时为高电平。如果某一个功能动作 时，对应的功能脚输出一个低电平驱动反相报U2、U3(74HC( 14)，反相成高电平，再由IC5、IC8、IC6、IC9反相后输出低 电压，使相应功能的拉力器得电吸通动作一次，完成一个功能 的控制。

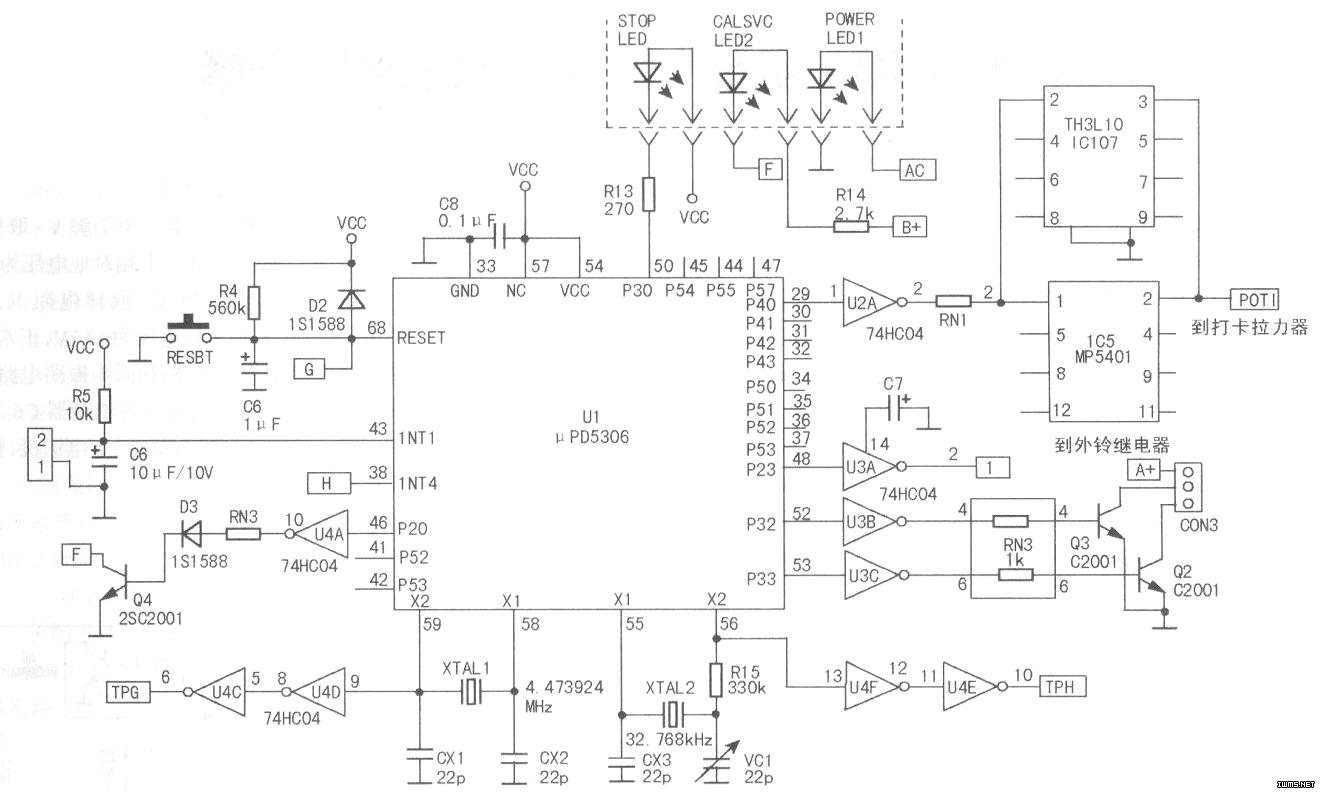

例如打卡功能：当有卡纸插入的时候，触到打卡开关(MIC RO.SW)，使其接通，从而使CPU（43）脚经Rl6接地，变为低 电平，U1识别到有卡插入，便从（29）脚输出一个低电脉冲 送至U2A（1）脚，但U2A（2）脚反相输出一个高电平脉冲， 经RN1排阻限流后，输入IC5（1）脚(IC8在实际电路中未装， 与IC5并联，装其中一只便可)，IC5（2）脚输出低电压脉冲使 打卡拉力器吸通一次，打卡一次。其他各个功能原理基本相同 ，在此不再赘述(图2中只画出了打卡部分电路)。
U1（69）-（80）、（1）-（9）为液晶显示输出脚，（2 1)-（23）脚为显示公共端；（13）～（16）、（60）～（67 ）脚为按键控制脚。
U1（16）脚为维修信号输出端：正常的时候该脚保持为 离电压，但当CPU内部资料杂乱，或4.6V供电电压过低和跳格 功能(只限于QR733)不正常时，（46）脚均会变为低电压，由 U4A反相后由（10）脚输出高电，经限流电阻RN3后，再由D3 隔离，使Q4导通，点亮钟面线路板上的鲱修红灯LED2。LED2 如果发亮，表明机子已有故障，需要维修。
U1（50）脚为停止计时指示脚，平时保持高电压，当按 下前面按键STOP键时，（50）脚便为低电压，LED3绿灯得电 点亮，CPU停止计时，显示屏显示时间不走；U1（31）脚分 钟控制输出脚也无低电压脉冲输出，钟面指针停走。

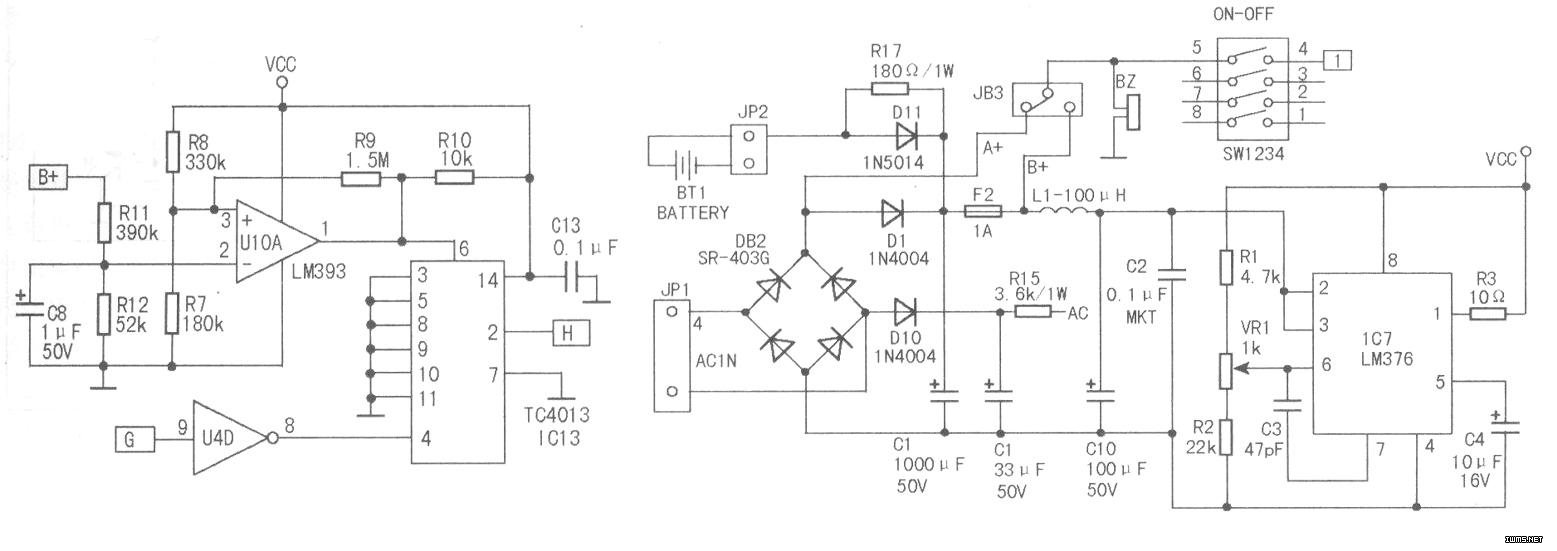

U1（38）脚为低电压保护端，即“PD”功能保护控制脚。 正常工作时，该脚输入为高电压。该功能是为了防止在无交流 电的情况下，利用电池供电时，不将电池电量放尽，从而保存 CPU内部设定的资料。如下左图所示，电池电压一路经R11与 Rl2分压，送往供电电尼比较器U1OA(LM393)（2）脚，作为 识别检测电压。
IC7(LM376)输出4.6V电压(VCC)，经R8与R7分压后为U1 OA（3）脚提供稳定的基准电压(实测该脚电压为1.5V)。当电 池电压低于l2V时，R11与Rl2分压所得的电压(即（2）脚电压) 便会低于（3）脚电压(因为（3）脚电压是接在稳压电源上， 所以保持不变)，电压比较器U1O动作翻转，（1）脚(输出端) 输出高电平，触发双D触发器 TC4013(ICl3)（6）脚，ICl3 （2）脚输出低电平，使U1（38）脚也会变为低电平，CPU识 别到电池供电电压过低，除了显示屏仍在计时外，停止其他的 一切动作，同时显示屏显示“PD”，且按键全都失效。只有当交 流电供电恢复时，接下线路板上的复位键(SET)方可解除该保 护功能。
值得一提的是：在刚开机时，（4)脚需要U4D连接CPU(6 8）脚的复位信号，即在开机时反相得到一个高电平脉冲。如 果该电路不正常，将会出现开机液晶显示“PD”，而按下复位键 又能消除或者一直保持“PD”状态的故障。

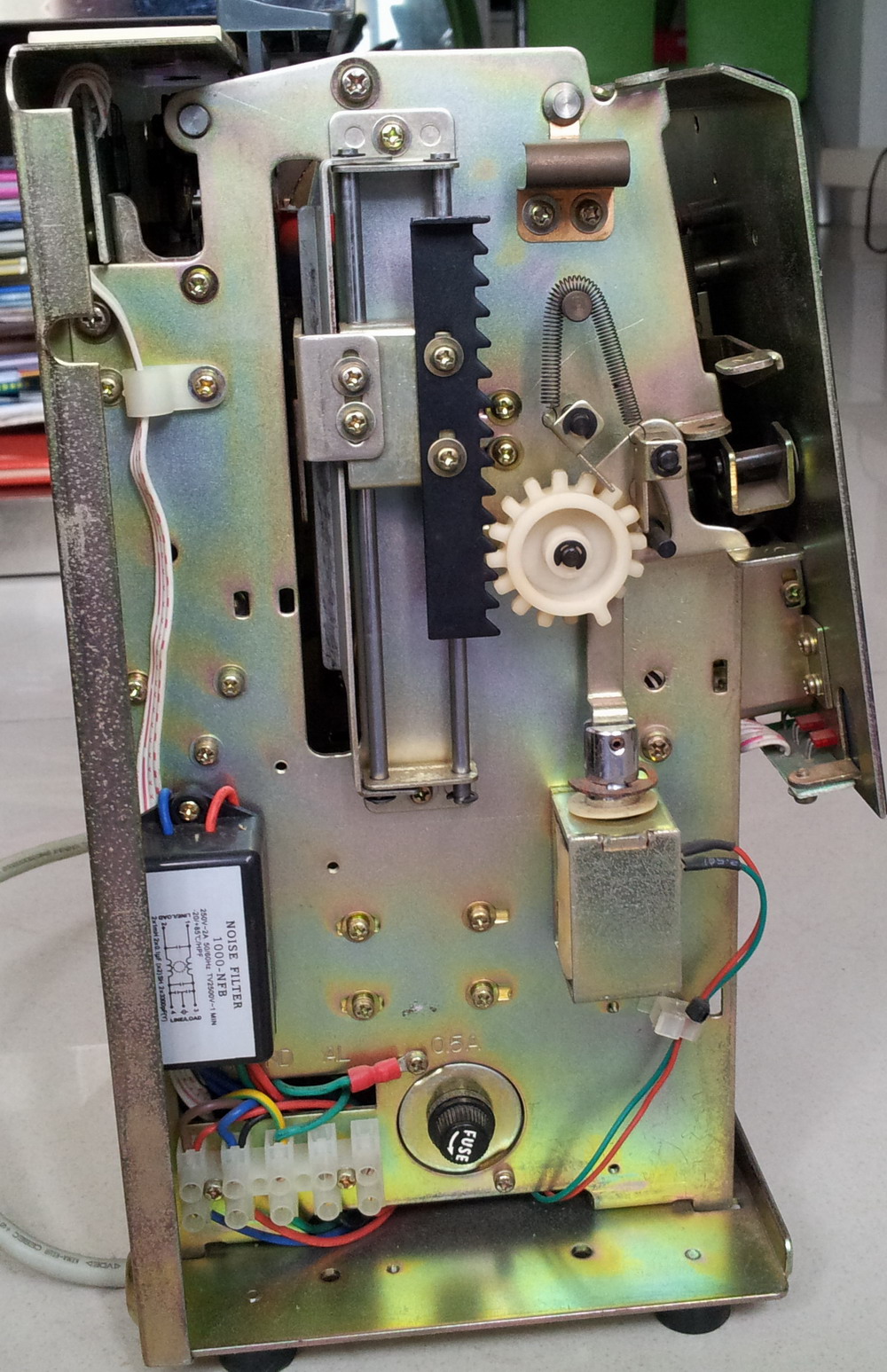

整机的供电输人为交流电220V，由一级共模抗干扰滤波 器滤波后，经变压器变压为l8V交流电，再由整流堆DB2整流 成24V的直流电，如下右图所示。
24V电压为蜂鸣器供电选择开关JB3A+端供电(该开关的作 用是可以选择电池供电时是否让蜂鸣器BZ起作用)，再由D1二 极管隔离，一路为电池充电，一路经保险管后为蜂鸣器供电选 择开关JA3B+端供电，且为整机拉力器供电，再有一路输入到 电源稳压块IC7的（2)、(3)脚，稳压后由(1)、(8）脚输出。调 节VR1使其输出4.6V的稳定电压，为整机的小电流元件供电(C PU反相器等)。
在大量的保修机中发现，IC7损坏后可能会使4.6V电压上 升到l3V左右，进而击穿那些小电流元件。维修时可测量VCC 端的对地电阻来判断元件是否损坏，正常时应为7.6kΩ左右。
