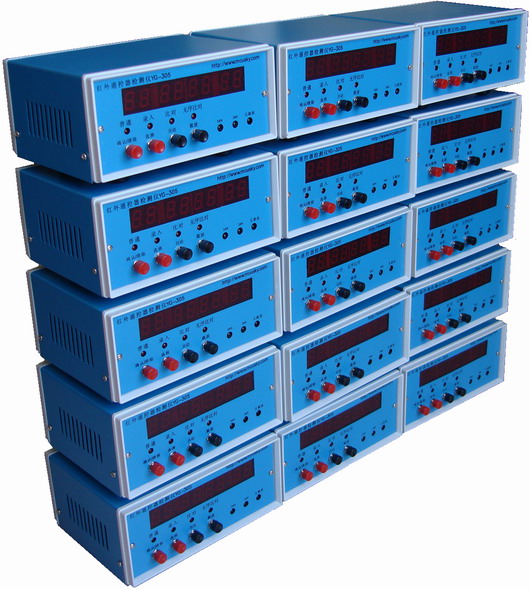

[简介]
  本检测仪自2000年诞生至今，型号从YG-201、YG-301、YG-302、YG-303发展到YG-305，每一次升级，产品都有了质的飞跃，YG-305新加入对56K载波遥控器的支持，经过几年的发展，我们根据用户使用中的意见和问题，不断地更新和改进，使仪器所支持的格式以及功能方面得到很好的完善，细节方面比如，考虑到工厂对仪器的使用率非常高，每天按键使用上1000次，目前仪器的按键也是选用最好的，经久耐用，成本提高，售价略降，有很好的性价比，是同类产品无法比拟的。
  贴心服务，免费为用户随时、及时改进测试程序增加新的格式，以及为用户解决生产过程中所遇到的问题。
　
[特点]

自2009年10月起，采用速度更快的处理器设计，高可靠性、高速高精度解码。
可解出目前常用的60多种红外遥控器的编码格式，可应用户的要求增加对新格式的支持。
全自动识别编码格式，不必预选格式，快速反应。
支持无载波遥控、38KHz载波、56KHz载波（YG-305新增）。
准确检出遥控器晶振误差，有效控制晶振误差在指定范围内，比如小于1.5%。这项功能对目前很多采用内置晶振的遥控IC（晶振编差大）非常有用。（2010年7月新增功能）。
按键数据由EEPROM掉电保存。
8位高亮数码管显示，BEEP声音提示，经久耐用的按键。
显示遥控器格式名称、客户码、按键码。
有10种工作模式，满足各种测式要求。
校对测试，可以一次性录入最多99个键的遥控器，再做比对测试，不必记码，分“有序比对”和“无序比对”模式。
录入方式有手动录入和自动录入二种。
载波频率测试。
检测通过数量统计。
按键寿命测试。
电脑接口，在电脑上显示波形。

[应用领域]
  该读码器适用于研发机构、家电厂家、遥控器厂家、生产线、质检、维修等。
  针对红外遥控器全自动测试机，我们专门设计了自动录入模式、自动复位、输出指示等功能，可以单独供应测试板应用于遥控器自动测试 机上。
　
[检测速度]
  每台仪器每天可以检测2000-3000支遥控器，按10小时计算。

[可解编码表]

[格式特别说明]

   DVB-40bits (编号44): 为太仓机顶盒遥控器,常熟机顶盒遥控器格式。

   RC2610（编号43）：为TCL机顶盒遥控器格式，基于菲利浦RC-5格式的变种。

   ARCHOS（编号50）：为爱可视数码产品遥控器格式。

   DVB机顶盒（编号34）：为深圳天威机顶盒遥控器，同洲机顶盒遥控器，迪威特机顶盒遥控器，全国大部分城市使用的机顶盒格式。

   Dream(编号51）：有名的Dream公司机顶盒遥控器，Dream 500,Dream 600卫星接收机遥控器格式。

   T0740(编号53）：应东莞飞捷要求加入。

   HUIZHOU(编号54）：应川祺盛要求加入,为机顶盒IC LG8M006测试所准备。

   Canon(编号59)：佳能相机遥控器。

   Pentax(编号60)：宾得相机遥控器。

   Konica(编号61)：柯尼卡相机遥控器。

   Nikon(编号62)：尼康机相遥控器。

   uPD6121G2(编号63)：NEC遥控器，型号：RD-443E。

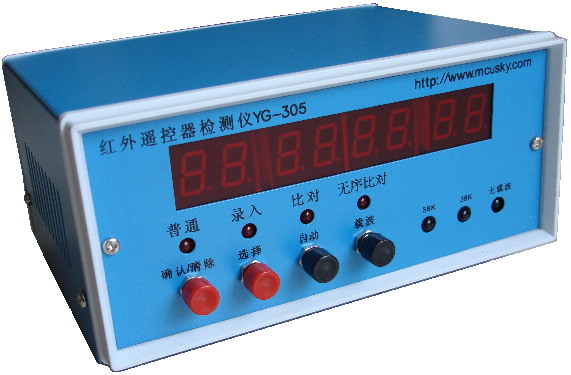

面板图：
　

[面板] 面板上有数码管、模式选择键、自动键、载波键、确认/清除键、56KHz接收头、38KHz接收头、无载波接收管、普通模式指示灯、录入模式指示灯、比对模式指示灯、无序比对模式指示灯。

[选择键] 用于选择工作模式，共分为10种工作模式：“普通模式”à“录入模式”à“有序比对测试模式” à “无序比对测试模式” à “联机模式”à“按键寿命测试模式”à“载波下限”à“载波上限”à“载波测试”à“晶振误差设定”，按“选择”键循环选择各个模式，长按“选择”键0.5秒可以随时回到“普通模式”。

[载波键] 用于选择38K、56K、无载波接收头，市面上大部分遥控器的载波为38K，少数为56K，极少数为无载波，按“载波”键循环选择各载波，并有相应指示。
1、当左边第一个数码管的小数点亮时，无载波接收头工作，请将遥控器对准无载波接收头测试，距离<10cm.
2、当左边第二个数码管的小数点亮时，56K载波接收头工作，测试距离>8米。
3、当左边两个数码管的小数点都不亮时，38K载波接收头工作，测式距离>8米。

[普通模式] 按“选择”键到“普通”指示灯亮进入普通模式，数码管显示机器型号“YG-305”，在普通模式下可以测遥控器的客户码、键码以及所属格式编号，显示如下图，每次正确解码均有短BEEP声提示。

1、  当某种格式的码很长时，在普通模式下可以按“确认/清除”键查看另一部分键码.

2、  刚上电时，在普通模式下可以按“确认/清除”键看到本机所支持的格式数量，如“Count  67”，表示支持67种格式。

[录入模式] 按“选择”键到“录入”指示灯亮进入录入模式，数码管显示“42    rEC”，表示原先存了42个键，“录入模式”是为配合“比对测试模式”而工作的，在一批遥控器批量比对测试之前，必需在“录入模式”中完整录入一只“完好的遥控器”的按键数据，作为比对测试的标准，右边两位数码管显示键码，中间四位数码管显示客户码，左边两位数码管显示已录入的按键数量（最多可录入99只按键，所以一支遥控器的按键不能超过99只）。

操作步骤(手动录入)：
1、选取一支完全没有问题的遥控器，做为开始批量测试的标准。
2、在录入模式下，按住“确认/清除”键2秒钟可全部清除之前已录入的按键数据，左边两位显示“00”。
3、按遥控器第一个键，使遥控器发出信号，检测仪数码管显示按键数据。
4、按一下检测仪上的“确认/清除”按键进行确认，数据被保存，已录入按键数加1。
5、按遥控器下一个按键，数码管显示按键数据，重复第4、5步直到录入所有按键。
6、按检测仪上的“选择”键，进入“比对”测试模式，开始批量检测。

操作步骤(自动录入)：
1、选取一支完全没有问题的遥控器，做为开始批量测试的标准。
2、在录入模式下，按住“确认/清除”键2秒钟可全部清除之前已录入的按键数据，左边两位显示“00”。
3、按一下“自动”键，左边第三位小数点亮。
4、按遥控器第一个键，使遥控器发出信号，检测仪数码管显示按键数据，同时记录该键码，已录入按键数加1，不必按“确认”键，就这样按完所有遥控器按键即可录入所有键码。
5、按检测仪上的“选择”键，进入“比对”测试模式，开始批量检测。

备注：所录入的按键数据由EEPROM保存，掉电后可以继续使用。

[有序比对测试模式] 按“选择”键到“比对”指示灯亮进入有序比对模式，数码管显示“OSC    2.0”，表示晶振误差控制在+/-2.0%以内，误差范围可以在后面的[遥控器晶振误差设定]模式中更改，有序比对测试是为批量测试遥控器而设计的，为测试人员提供了一种高效准确的傻瓜式测试方法。
操作步骤：
1、按以上“录入模式”的操作步骤录入好遥控器按键数据。
2、按“选择”键进入比对模式，按录入时同样的按键顺序在待测遥控器上依次按键发码，每次正确对码均有短BEEP声确认，此时可以按下一个键对下一个码，或者反复按当前键做进一步确认。
3、左边六位数码管显示格式名称（如：6121，50462等），右边两位数码管显示键码。
4、当比对错误时右边两位数码管显示“Er”，BEEP短鸣+长鸣声报警。
5、当某支遥控器测到一半确实有问题测不下去时，按一下“确认/清除”键复位，显示“OSC    2.0”晶振误差设定值，并从遥控器的第一个键开始重新比对按键。
6、按一下“自动”键，左边第3位小数点点亮，可以进入自动复位状态，以后只要遇到遥控器的第一个键就自动重新开始。
7、当测完所有按键,数码管显示”PASS”，并有BEEP长鸣声提示.
8、当处于空闲时间超过2秒钟，数码管显示“P    523”，表示遥控器测试通过数量为523支。按一下“确认/清除”可以查看晶振误差设定值如“OSC    2.0”，长按“确认/清除”键2秒钟可以清零PASS数量。
9、当比对第一个遥控器按键时，同时检测晶振误差是否合格，其它键只对码。

[无序校对测试模式] 按“选择”键到“无序比对”指示灯亮进入无序校对模式，数码管显示“OSC    2.0”，表示晶振误差控制在+/-2.0%以内，误差范围可以在后面的[遥控器晶振误差设定]模式中更改，无序校对测试是为批量测试遥控器而设计的，为测试工人提供了一种高效准确的傻瓜式测试方法，可以按任意顺序对按键测试，不必按录入的顺序测试，提高测试效率，左边两位数码管显示未测试按键中最小的序号，中间4位数码管显示客户码，右边两位数码管显示键码，当解码错误时左边两位数码管显示“Er”，每次正确解码均有短BEEP声提示。当所有按键已测完无误，会有长BEEP声提示，数码管显示“PASS”，当测试过程未完成之前按“确认/清除”键可重新开始校对测试一支新遥控器，其它功能同[有序比对测试]。

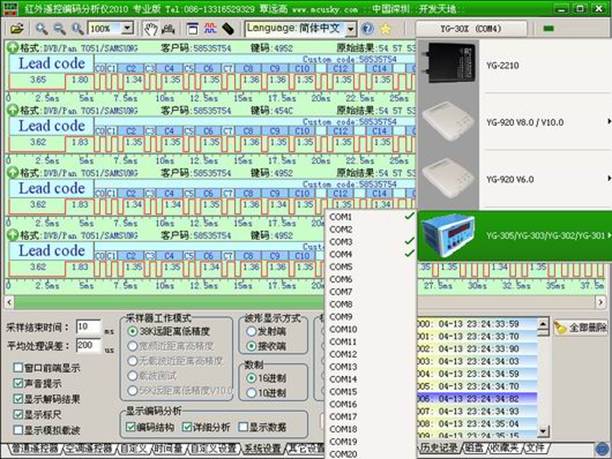

[联机模式] 按“选择”键到“联机模式”，数码管显示“Con PC”如下图，检测仪将把收到的波形通过串口发送到电脑上显示，电脑软件与“红外遥控编码分析仪”共用，请在www.mcuksy.com下载，与“红外遥控编码分析仪”相比，数码管遥控器检测仪只能显示精度比较低的波形。联机的串口线用户需自行购买，采用两头母的一一对应的串口线(2脚----2脚，3脚----3脚，5脚----5脚，其它脚未用)。

[按键寿命测试] 按“选择”键到按键寿命测试模式，该模式在统计模式之后，第一次进入该查模式，数码管显示“C-000000”，按红外遥控器上一个键，显示加1变成“C-000001”，每按一次同一键（其它键无效），显示会不断加1，如果要对另外一只按键测试，必需按“确认/清除”键2秒重新开始。

[载波下限设定] 按“选择”键到载波下限设定模式，数码管显示如“Lo   37.5”,其中37.5表示下限频率为37.5KHz,按住“确认/清除”键可以减小频率值，按住“自动”键可以增大频率值，按“选择”键保存下限频率并进入[载波上限设定]。

[载波上限设定] 按“选择”键到载波上限设定模式，数码管显示如“Hi   38.5”,其中38.5表示上限频率为38.5KHz,按住“确认/清除”键可以减小频率值，按住“自动”键可以增大频率值，按“选择”键保存上限频率并进入[载波测试]。

[载波测试] 该功能用于检测遥控器载波是否合格，按“选择”键到载波测试模式，数码管显示“Freq   ”,遥控器发射管对准检测仪上“无载波”接收窗，距离1-10cm，按遥控器键发射信号，数码管显示载波频率，如“F    38.0”。如果载波满足条件 Lo ≤F＜Hi,将有提示声音表示载波合格，否则无任何提示音，例如：
载波下限设为：37.5KHz
载波上限设为：38.5KHz
1、实测频率为38.1KHz，合格，有提示音。
2、实测频率为37.5KHz，合格，有提示音。
3、实测频率为38.5KHz，不合格，无提示音。

[遥控器晶振误差设定] 按“选择”键到晶振误差设定模式，数码管显示“OSC    2.0”，表示允许遥控器晶振误差在+/-2.0%以内，该项参数用于“比对”和“有序比对”模式下检测遥控器晶振是否合格，按住“确认/清除”键可以减小数值，按住“自动”键可以增大数值，如果不确定遥控器晶振误差范围，建议设成“1.0%”，按“选择”键保存设定并返回[普通模式]。

[提示音] 正常（响0.06秒），PASS（响0.24秒），出错（响0.04秒+停0.04秒+响0.24秒）。

[关于第34号DVB机顶盒格式的说明] 格式如下，客户码4字节，功能码2字节。

解码数码管显示“DATA0 DATA1”，按下“确认/清除”键则显示“G Z Y X”。

[仪器指标]

[功能速查表]

[使用注意事项]
1、当长时间不使用仪器，应关掉电源，避免电网电源不稳定损坏仪器。
2、避免在强光、光线不稳定的环境下使用，以免造成光线干扰测试过程。
3、当两个测试工位距离很近时，会引起干扰，就是第一个工位遥控器发出的信号被另一个工位的仪器收到，干扰测试过程，解决办法是用遮挡物隔离两个工位，因为红外线是直线传播；或者在仪器的接收头窗口贴上透光率很低的材料，衰减红外信号，缩短接收距离，使它收不到相临工位的遥控器发出的信号。
4、如何测试遥控距离？本仪器不能直接测试遥控器的发射距离，但可以通过间接的方式，比如工人在距离仪器8米之外进行测试，如果测试通过表明遥控器发射距离大于8米，或者通过衰减信号的方法，比如衰减信号后在0.5米测试通过可等效为8米测试通过。
