红外遥控器检测仪YG-308

自主知识产权 ,十年历史,经验丰富,超强兼容性

独创多重超强加密技术 违者必究

支持静态电流、工作电流、载波、信号幅度测试



最新PC软件及说明书  更新时间:2015年4月 功能说明以说明书为准

YG-308用于遥控器自动测试机上的视频





关键词: 遥控器检测仪,遥控器读码器,遥控器抓码器,遥控器解码板,万能遥控器读码器,万能遥控器检测仪

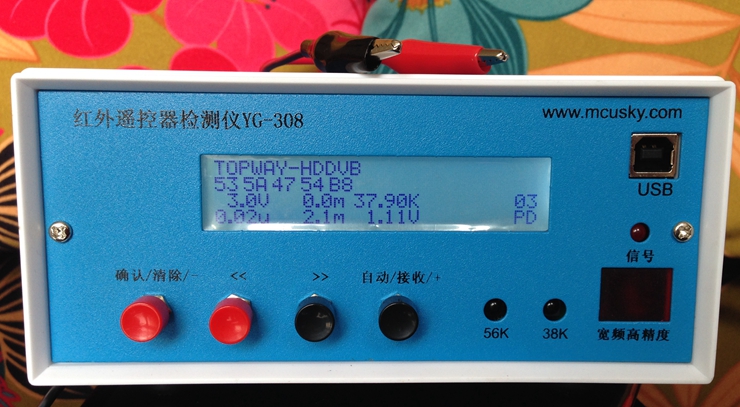

YG-308主机

【合作伙伴】

设备制造商 众力祺、德斯泰、星嘉
遥控器制造商 深圳:爱美家、瑞摩特、川祺盛、申议、爱仕达、创荣发、 赛霸电子、田泽华电子、愉新电子、飞跃通电子、东科电子、兴邦达、通汇、通汇顺、高品电子、比亚迪、TCL、康佳、南北顺电子......
台湾:台北金永成科技、艾法科技、捷泰电子
东莞:同人数码、恒湧电子厂、GMP、正一电子厂、政毫电子、那斯诺司电子、雅士电子福摩斯托......
惠州:东渡电子、仁昌电子、有元电子、东嵘电子
中山:圣马丁电子、上铠精密电子、杰士美电子、新毫企业......
广州:众之望、众合、威的、科朗......
天长:兴业科工贸、华宇电子、
天柱电子、都德利电子、爱迪电子、天飞电子、宏科电子、恒盛电子、友谊电子、安徹言信、博创电子、金鹰电子、正飞电子、金宁电子、安信达电子、虎威电子、天富电子、美德电子、银祥电子、忠诚注塑配件部、中意电子 、美通电子、先达电子......
其它:无锡威达、厦门哈隆电子苏州本控、宁乙电器、 环誉电子、骏升、苏州合力电子、杭一电器、东胜电子、索隆电子、苏州群达、欧密格......
IC原厂、代理商 士兰、华晶、普诚、通泰、十速、麦肯、中颖、瑞萨电子、菉华半导体、大联大、品佳、沛诚电子......
遥控器方案提供商


【仪器组成】
仪器名称:红外遥控器检测仪YG-308

配套软件:YG-308管理软件2014-专业版

设    备:YG-308主机

其它配件:5#电池输出线(含4支假电池)7#电池输出线(含4支假电池)带夹子输出线、USB线,光盘(软件、说明书、保修单)


  【简介】
      本检测仪自2000年诞生至今,型号从YG-201、YG-301、YG-302、YG-303、YG-305、YG-306、YG-307到YG-308,每一次升级,产品都有了质的飞跃,YG-308重新做了大刀阔斧的设计。

    【特点】
    采用32位高速处理器设计,高可靠性、高速高精度解码。
    采用160 X 32点阵LCD显示屏,显示更多内容,操作更直观。
    可以在线升级设备固件,在网站下载最新软件,通过USB口升级仪器。
    支持150多种红外遥控器的编码格式,可应用户的要求增加对新格式的支持,并在线升级。
    全自动识别编码格式,不必预选格式,快速反应。
    有宽载波高精度(简称:宽频高精度)接收模式,直接支持0-100KHz任意载波,兼容性更好,另外支持常用的38KHz、56KHz载波远距离测试。
    比对测试时能准确地检测出遥控器的晶振误差,有效控制晶振误差(也是载波误差)在指定范围内,比如小于1.5%。这项功能对目前很多采用内置振荡器(内振偏差普遍很大)的遥控IC非常有用。
    支持载波、信号幅度、静态电流、工作电流、电流纹波、晶振偏差测试,实现更强的品控。
    测试文件由大容量EEPROM掉电保存,仪器上可以保存26个测试文件。
    录入方式有手动录入和自动录入二种,每个测试文件可以一次性录入最多399个码的遥控器 ,轻松应对一键多码的遥控器,如一支遥控器有50个键,每个键发6个码,总数就达到300个码。
    比对测试,不必记码,分“有序比对”和“无序比对”模式。
    有PASS数量统计。
    按键寿命测试。
    USB接口,可连电脑升级固件,通过PC测试或管理数据。

    【应用领域】
      该读码器适用于研发机构、家电厂家、遥控器厂家、生产线、质检、维修等。
      针对红外遥控器全自动测试机,我们专门设计了自动录入模式、自动复位、输出指示等功能,可以单独供应解码板应用于遥控器自动测试机上。

    【检测速度】
      每台仪器每天可以检测2000-3000支遥控器,按10小时计算。

    仪器指标】

    项目

    指标

    说明

    支持遥控格式数量

    156



    输出电压

    -6.5V+6.5V,误差1%



    最大输出电流

    500mA



    过流保护电流

    500mA



    电流表量程

    0-500mA,最高分辨率0.01uA,误差1%



    电源内阻

    3Ω



    38K接收头绝对误差

    最大+/-100us



    56K接收头绝对误差

    最大+/-100us



    解码允许最大波形误差

    25%



    信号幅度量程

    0-3.3V



    载波测试误差

    最大+/-0.1KHz @38KHz



    晶振测试误差

    最大+/-0.15%



    38K接收距离

    大于8



    56K接收距离

    大于8



    高精宽频/测波测试接收距离

    2-30cm



    体积

    165()X70(高)X120(厚)厘米



    工作电压

    AC180-AC240V



    重量

    1kg

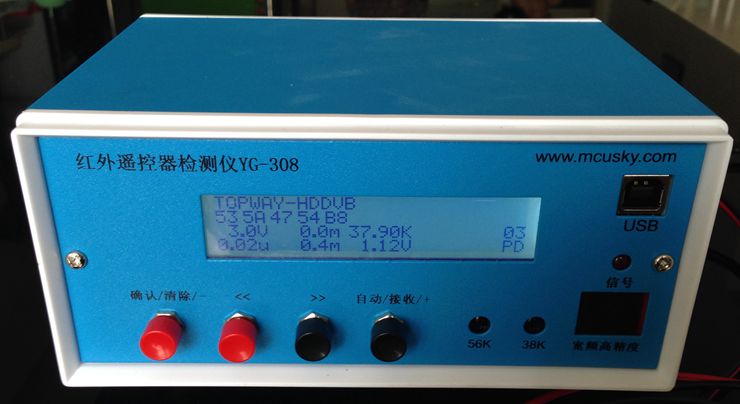

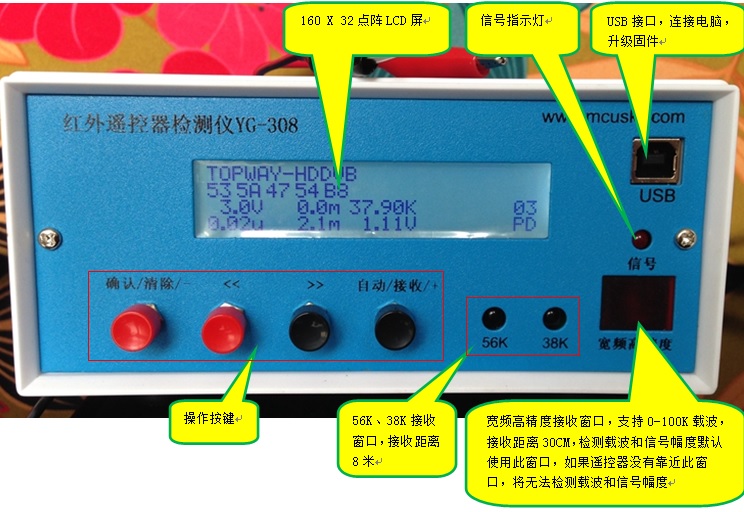

    【前面板定义】

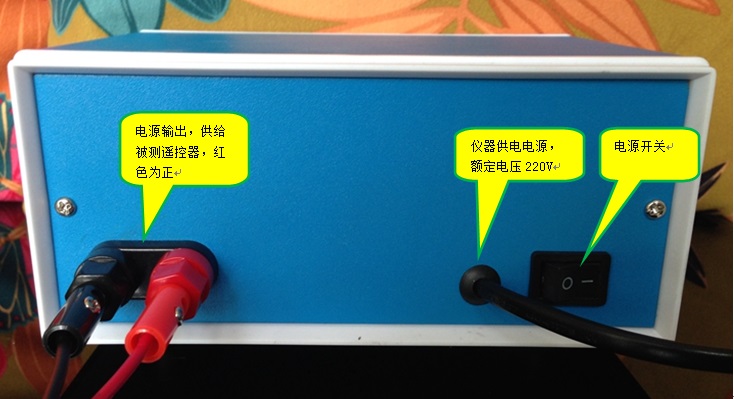

【后面板定义】

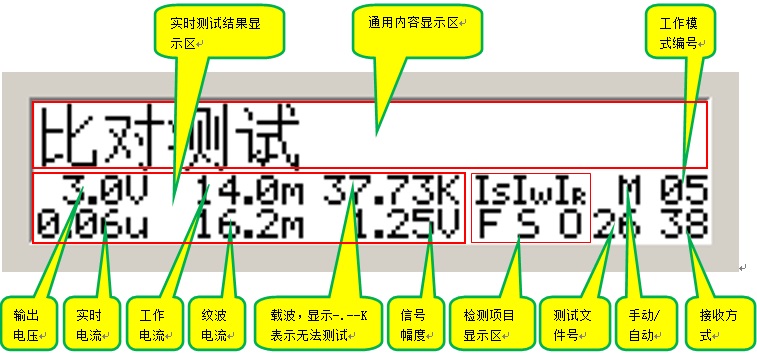

【LCD显示内容定义】

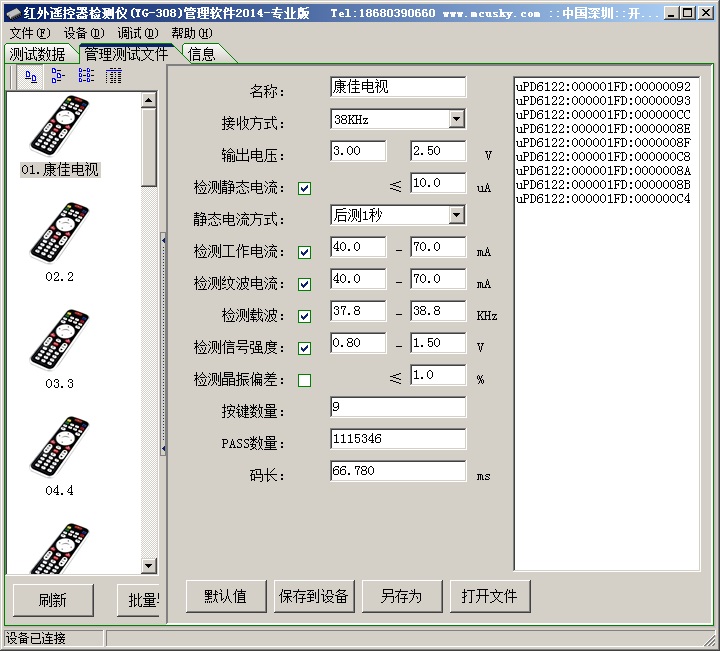

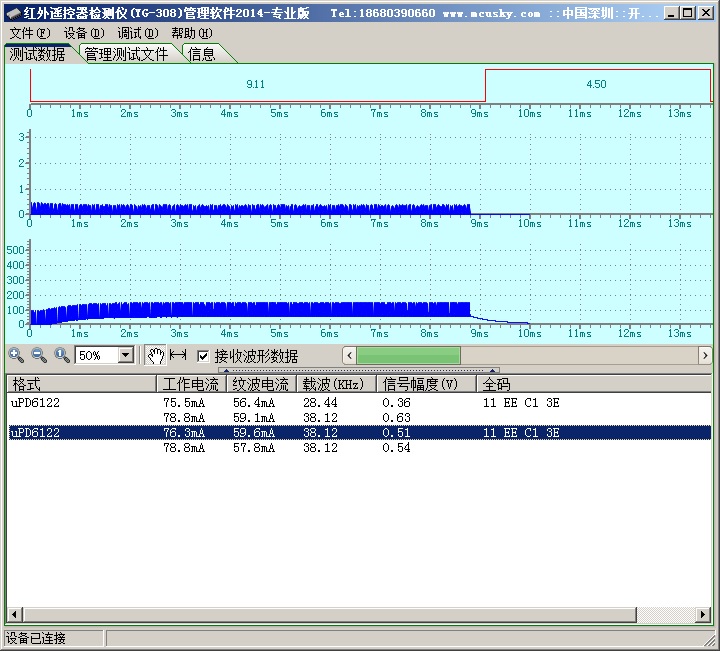

【PC软件界面】

【支持各种电池组合的遥控器】

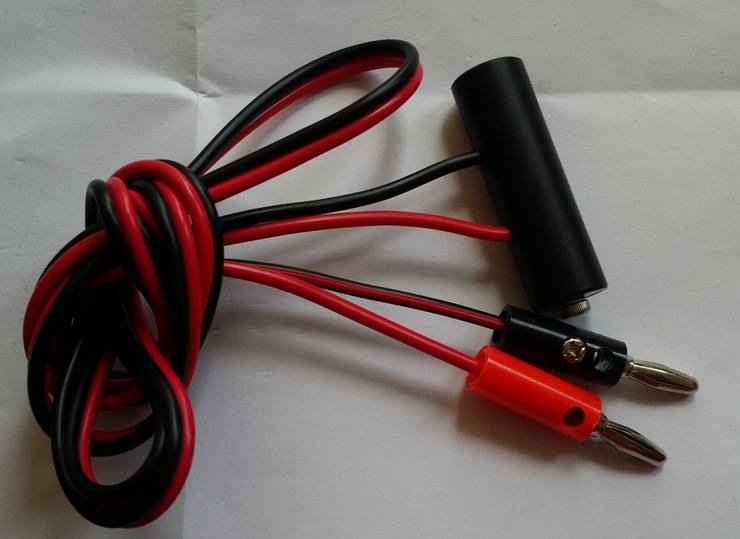

电池输出线,有5#电池和7#电池

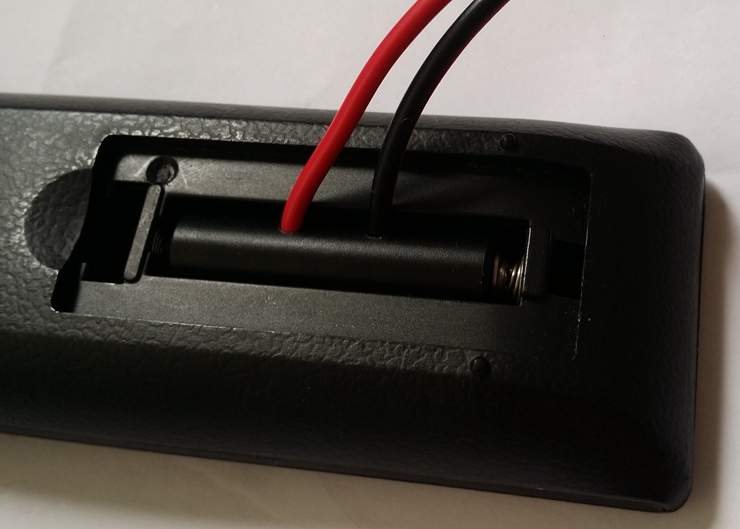

一节电池

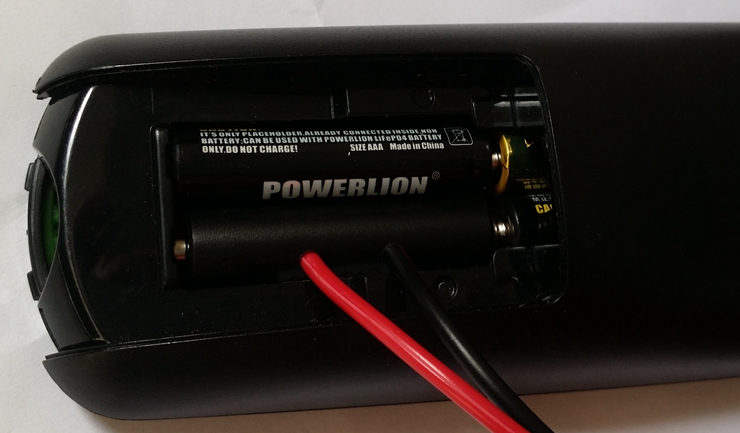

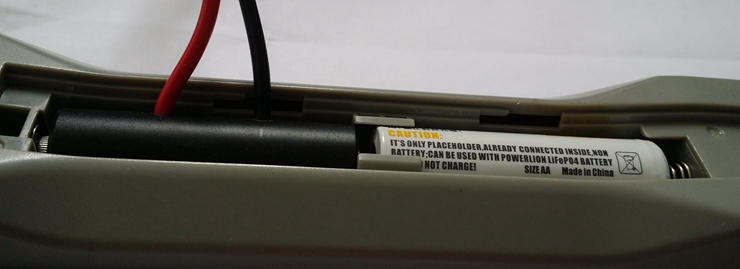

两节电池

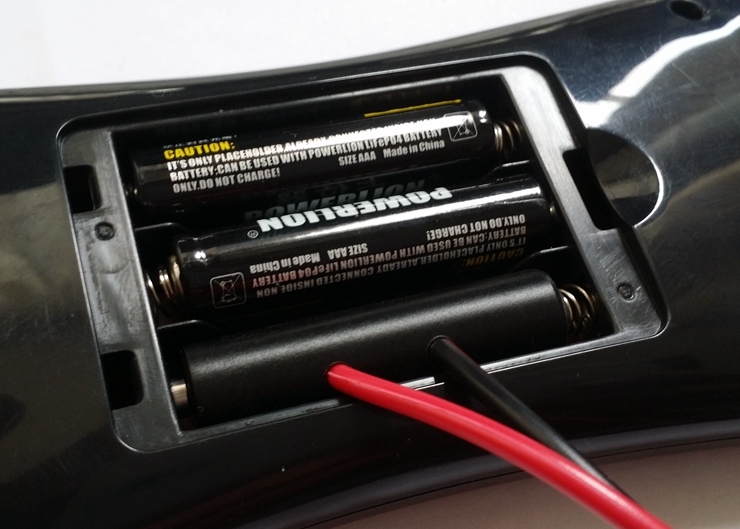

三节电池

四节电池

【支持遥控器格式表】

格式名称 显示 载波 接收方式 备注
01、uPD6121/2 6122 38K 38K,宽频 使用最多的NEC格式
02、TC9012 9012 38K 38K,宽频
03、SAA3010 3010 36K 38K,宽频 也是RC-5格式
04、LC7461 7461 38K 38K,宽频
05、M3004 3004 38K 38K,宽频
06、M50462 50462 38K 38K,宽频
07、TC9148 9148 38K 38K,宽频
08、PT2268 2268 38K 38K,宽频
09、LC7464 7464 38K 38K,宽频
10、JVC JUC 38K 38K,宽频 也是VICTOR格式
11、MIT-C8D8 C8d8 38K 38K,宽频
12、M50560 50560 38K 38K,宽频
13、MN6014C5D6 14C5d6 38K或56K 38K或56K, 宽频
14、MN6014C6D6 14C6d6 38K或56K 38K或56K, 宽频
15、uPD6124 6124 40K 38K,宽频 SONY的格式
16、uPD6124-D7C8 6124C8 40K 38K,宽频 SONY的格式
17、uPD6124-D7C13 612413 40K 38K,宽频 SONY的格式
18、M50119 50119 38K 38K,宽频
19、SHARP SHArP 38K 38K,宽频
20、CUSTOM6BIT 6bIt 38K 38K,宽频
21、RCA rCA 56K 56K,宽频
22、KONKA KK-Y261 Y261 38K 38K,宽频
23、THOMSON RCT311 311 38K 38K,宽频
24、IRT1250C5D7 1250d7 无载波 宽频 也叫M708格式
25、IRT1250C5D6 1250d6 无载波 宽频
26、GD2000 Gd2000 38K 38K,宽频
27、RCT3004 r3004 38K 38K,宽频
28、Gemini-C10 G-C10 31.3K 宽频
29、M3004F 3004F 无载波 宽频
30、UPD1986 1986 38K 38K,宽频
31、SAA3010P 3010P 56K 56K,宽频
32、HTS-C5D6P HTS 38K 38K,宽频
33、SL-490 SL-490 无载波 宽频
34、DVB机顶盒 dUb 38K 38K,宽频 深圳天威机顶盒遥控器,同洲机顶盒遥控器,迪威特机顶盒遥控器,全国大部分城市使用的机顶盒格式
35、PHILIPS RC-6 rC6 36K 38K,宽频
36、RA551 rA551 38K 38K,宽频 NEC的变种
37、GPX1 GPX1 38K 38K,宽频
38、GPX2 GPX2 38K 38K,宽频
39、62222 62222 38K 38K,宽频 NEC的变种
40、RE39B rE39b 56K 56K,宽频
41、LC7461N 7461n 38K 38K,宽频 LC7461的变种
42、SAMSUNG X15 B26 H15b26 38K 38K,宽频
43、TCL-DVB rC2610 38K 38K,宽频 为TCL机顶盒遥控器格式,基于菲利浦RC-5格式的变种
44、DVB-40bits dvb40 38K 38K,宽频 太仓机顶盒遥控器,常熟机顶盒遥控器格式
45、PHILIPS RC6(20bits) rC6-20 36K 38K,宽频
46、PHILIPS RC6(32bits) rC6-32 36K 38K,宽频
47、Norcnt Nor 38K 38K,宽频
48、T36 t36 38K 38K,宽频
49、PPM4(32bits) PPn4-32 38K 38K,宽频
50、ARCHOS ArCH 38K 38K,宽频 为爱可视数码产品遥控器格式
51、Dream dream 38K 38K,宽频 梦幻公司机项盒DM500,DM600,该格式解码要求精度很高,建议用宽频高精度模式接收
52、Vivanco DVB VIVdVb 38K 38K,宽频
53、T0740 t0740 56K 56K,宽频 应东莞飞捷要求加入
54、HUIZHOU HZ 38K 38K,宽频 惠州有线机顶盒
55、PME3 PNE3 38K 38K,宽频
56、PHILIPS RC-MM(32 bits) rCnn32 36K 38K,宽频 Nokia也用该格式,解码要求精度很高,建议用宽频高精度模式接收
57、GOOD MANS Gn 38K 38K,宽频
58、WITH-EHOME UE 38K 38K,宽频
59、Canon Can0n 38K 38K,宽频 佳能相机遥控器
60、Pentax PEn 38K 38K,宽频 宾得相机遥控器
61、Konica |-0n1CA 38K 38K,宽频 柯尼卡相机遥控器
62、Nikon N1|-0n 38K 38K,宽频 尼康相机遥控器
63、uPD6121G2 6121G2 38K 38K,宽频 NEC 遥控器,型号:RD-443E
64、MiniDV ninidU 38K 38K,宽频
65、XHY3305 3305 38K 38K,宽频 星火源遥控器
66、6122-1 1542056 38K 38K,宽频 NEC变种,键码不为反码
67、ISEL ISEL 38K 38K,宽频
68、TOPWAY-HDDVB hddub 38K 38K,宽频 天威视讯高清机顶盒
69、ZENITH-D5 ZEn-d5 40K 38K,宽频
70、ZENITH-S5 ZEn-S5 40K 38K,宽频
71、ZENITH-S7 ZEn-S7 40K 38K,宽频
72、TW6KEY tU6|-Ey 38K 38K,宽频
73、N3201 n3201 38K 38K,宽频
74、LBNSAMSUNG LbnSAn 38K 38K,宽频
75、REMOCON reno 38K 38K,宽频
76、REMOCON1 reno1 38K 38K,宽频
77、CZDVD CZdUd 38K 38K,宽频
78、XY2106 2106 38K 38K,宽频
79、MOTOROLA noto 38K 38K,宽频
80、MR-2402A-04A nr2402 56K 56K,宽频 韩国的一款遥控器
81、XY_JAECS JAECS 38K 38K,宽频
82、2185 2185 38K 38K,宽频
83、6KEYS 6|-EyS 38K 38K,宽频
84、PANPROJECTOR PAnP 38K 38K,宽频
85、HT12A Ht12A 38K 38K,宽频 合泰芯片
86、U19-AUX U19 38K 38K,宽频
87、M451 n451 38K 38K,宽频
88、PHILIPS RC-MM(24 bits) rCnn24 36K 38K,宽频 该格式解码要求精度很高,建议用宽频高精度模式接收
89、THOMSON tHon 38K 38K,宽频
90、ECHOSTAR-D5C5 ECHO 56K 56K,宽频
91、ElanHomeV2.0 ELAn 40K 38K,宽频 Elan Home Systems IR Format 2.0
92、BW7070 bU7070 38K 38K,宽频
93、MN6125L Nn6125 38K 38K,宽频
94、GRUNDIG-DVD GdUd 36K 38K,宽频
95、PACE PACE 38K 38K,宽频
96、DSTV DStU 38K 38K,宽频
97、Zenith S10 ZENS10 40K 38K,宽频
98、MDI1 nDI 38K 38K,宽频
99、TRC-1 trC-1 38K 38K,宽频
100、BIASAA bIASAA 38K 38K,宽频
101、ASTRO1 AStro1 56K 56K,宽频
102、ASTRO2 AStro2 56K 56K,宽频
103、xy04-a Hy04-A 40K 38K,宽频
104、RC-5X rC-5H 36K 38K,宽频
105、V10 U10 37.5K 38K,宽频
106、MCE-KEY nCE-K 36K 38K,宽频 微软MCE遥控键盘
107、MCE-POINTER nCE-P 36K 38K,宽频 微软MCE遥控指点设备
108、IRFMEDIA-KEY IRF-K 55.5K 56K,宽频 明基红外遥控键盘
109、IRFMEDIA-MOUSE IRF-M 55.5K 56K,宽频 明基红外遥控鼠标设备
110、TMY tny 38K 38K,宽频
111、CG CHECKSUM CG CS 38K 38K,宽频 骏升要求加入
112、Samsung SAnSUN 38K 38K,宽频
113、MEINTER nEIntE 38K 38K,宽频 东胜要求加入
114、BesCon-01 BC-01 38K 38K,宽频 中星9号直播卫星遥控器,苏州本控定义
115、SHARPC3D9 SPC3d9 38K 38K,宽频
116、GMP1004A 1004A 38K 38K,宽频
117、SINGFUN SF 36.8K 38K,宽频 先锋风扇遥控器
118、Belkin bELKIn 38K 38K,宽频 美迪高数码
119、YUPITERU YP 38K 38K,宽频
120、Truma trUNA 38K 38K,宽频 智能家居
121、YAMAZEN yANAZE 38K 38K,宽频 日本市场
122、UEI UEI 38K 38K,宽频 UNIVERSAL ELECTRONICS INC.
123、MOTOROLA2 Noto2 38K 38K,宽频
124、CST/BERGER CSt 38K 38K,宽频 http://www.cstberger.com/
125、AD6122-01 Ad6122 38K 38K,宽频 安多提供
126、RC7125 rC7125 38K 38K,宽频 Sharp
127、Q6122 q6122 38K 38K,宽频
128、Dish diSH 56K 56K,宽频 EchoStar Technologies L.L.C.
129、Q8BIT q8bit 38K 38K,宽频
130、RS232 rS232 38K 38K,宽频 串口方式
131、Russound1 rUSS1 38K 38K,宽频
132、Russound2 rUSS2 38K 38K,宽频
133、PANPROJECTOR2 PAnP2 38K 38K,宽频
134、JQ16_018 Jq16 35.5K 38K,宽频 安多提供
135、MITHEADER NHr 38K 38K,宽频 乐控电器
136、PANAVO PANAUO 38K 38K,宽频
137、JQ16_005 Jq005 41K 宽频 安多
138、JQ16_036 Jq036 38K 38K,宽频 安多
139、JQ16_039 Jq039 38K 38K,宽频 安多
140、iBAHN ibAHn 38K 38K,宽频 美迪高
141、Sharp48 SP48 38K 38K,宽频 佳电电子
142、ANTIY AntIy 38K 38K,宽频 茂俊电子
143、MLC510 nLC510 38K 38K,宽频 乐控电器
144、LinShanFan LSF 38K 38K,宽频 灵山电子
145M1021 M1021 38K 38K,宽频 美迪高
146、MONEUAL MONEUA 38K 38K,宽频 韩国MONEUAL
147、JX_1106F 1106F 38K 38K,宽频 安多
148、QLD-TeA QLD-TE 38K 38K,宽频 安多
149、IrisAV2 AV2 38K 38K,宽频
150、MAZUBA nAZUbA 38K 38K,宽频 灵山电子
151、LS0506 LS0506 38K 38K,宽频 灵山电子
152、MDK3032 3032 38K 38K,宽频 美迪高
153、JX_3077A 3077A 38K 38K,宽频 安多
154、WISTEC UIStEC 38K 38K,宽频 无锡威达
155、MiBox nIbOH 38K 38K,宽频 小米盒子

*"宽频"为宽频高精度接收方式
