基于成熟的YG-609升级,不惜成本打造一款高端全能测试仪,增加IPS大屏显示(颜色和视角都很好)、静态电流检测、IC通信脚驱动能力检测,设计成内置12V3A开关电源,USB有隔离IC,定制电木外壳,三芯电源线,背后有固定孔可打螺丝固定于桌面,支持苹果或MICRO数据线、充电线、充电器、充电宝、苹果单头、Type-C转Lightning的测试。
【仪器组成】 仪器名称:数据线综合测试仪
标配软件:YG-619苹果数据线双面综合测试仪2016-专业版
标配设备:主机YG-619
+ 1个双面测试板
其它配件:USB通信线,软件光盘
采用32位ARM高速处理器设计,5.0寸IPS大屏幕显示,真彩大视角
支持iPhone6,iPhone5,iPad4,iPad mini,iPod
nano6苹果或Micro数据线、充电线、充电器、充电宝、苹果单头、Type-C转Lightning的测试。
支持iOS6,iOS7,iOS8,iOS9操作系统,支持MFI认证原装数据线和山寨高仿数据线、C10B、C48方案等。
支持原装或山寨方案准确识别。
可测出IC通信脚的驱动能力。
静态电流检测0.02mA - 30mA。
负载电流可以设定0-3A,可以设为2.4A实测iPad数据线,充分保证线材指标。
准确测出D+、D-电阻,可以检测出D+、D-内置的匹配电阻大小并作出判断。
可测出D+、D-漏电阻,并根据设定范围判定结果,漏电阻过小会影响数据通信和充电速度。
由于USB座使用率很高,容易损坏,所以USB座采用分体设计,方便更换。
支持C68A的测试(用户需要自己改装测试板),C68A用于苹果外设如键盘、U盘等。
可测试出具体故障点,以便技术人员对线进行检修。
各种保护措施避免仪器使用过程中受到损坏,防静电保护,防短路保护,直接短路USB电源也不会损坏。
插入被测产品自动开始测试。
同时有声音指示测试结果。
设置的测试参可掉电保存。
可以连接电脑,有PC软件,实现更多功能,也可单独使用。
通过PC软件对苹果协议数据抓取。
可以在线升级,使仪器随时拥最新的功能,如果仪器有问题,可使用在线升级经松解决,不必返厂。
手机充电器、数据线厂商生产线量产检测用。
手机充电器、数据线经销商测试用。
维修行业。
【检测项目】
检测项目 |
可以检出的问题 |
苹果数据线 |
|
电源线 |
开路、与地线短路、电阻过大引起的输出电压过低 |
√ |
|
地线 |
开路、与电源线短路、电阻过大引起的输出电压过低 |
√ |
|
D+ |
开路、与电源线短路、与地线短路、与D-短路、与D-交叉、电阻过大、漏电阻 |
√ |
|
D- |
开路、与电源线短路、与地线短路、与D+短路、与D+交叉、电阻过大、漏电阻 |
√ |
|
屏蔽线 |
开路、短路、接线方式不同 |
√ |
|
芯片 |
通信异常,不能完成认证 |
√ |
|
MOS管 |
开路、短路 |
√ |
|
待机电压 |
待机电压过低 |
√ |
|
待机带载电压 |
带载电压过高 |
√ |
|
静态电流 |
静态电流过大 |
√ |
|
通信脚驱动能力 |
低电平过高 |
√ |
|
【设计指标】
项目 |
指标 |
工作电压 |
DC12V,3A |
输出电压 |
0-9.0V可调 |
输出电流 |
0-3.0A可调,可以设定限流0-3.0A |
被测电压量程 |
0-12.0V |
电子负载 |
0-3.0A |
D+、D-电阻量程 |
0-100欧 |
D+、D-漏电阻量程 |
0-100K |
静态电流量程 |
0.02mA - 50mA |
【YG-609和YG-619的差异】
对比项目
|
YG-609
|
YG-619
|
外壳
|
铝壳
|
定制电木外壳
|
显示屏
|
单色小屏
|
宽视角彩色5.0寸IPS大屏,854
X 480
|
静态电流
|
只能检测出30mA以上的电流
|
可以测0.02-50mA
|
检测IC通讯脚驱动能力
|
无
|
有
|
仪器供电
|
外部12V/2A开关电源
|
内置12V/3A开关电源
|
支持产品种类
|
苹果数据线,充电线,单头
|
苹果或MICRO数据线、充电线、充电器、充电宝、苹果单头、Type-C转Lightning(USB2.0)的测试
|

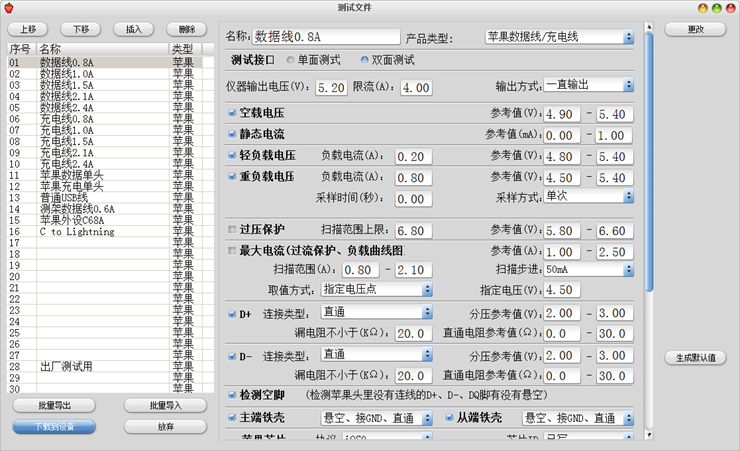

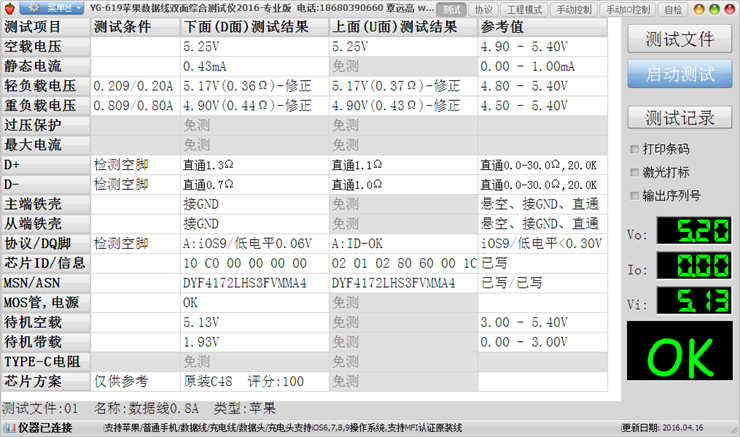

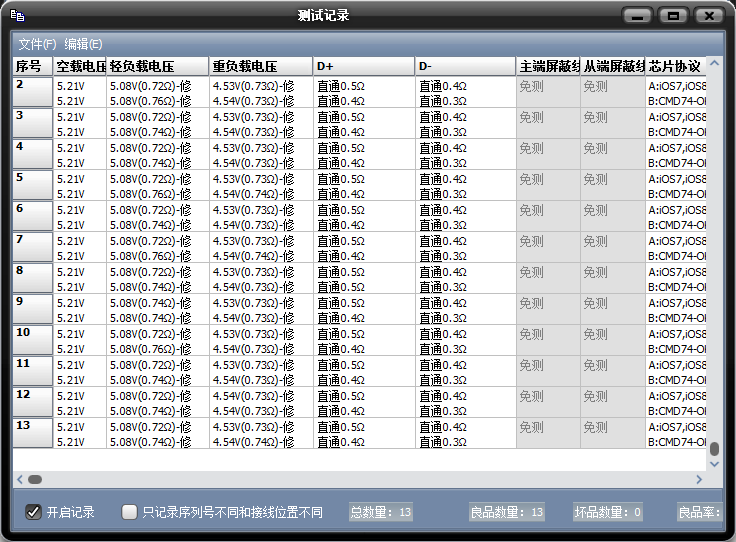

【软件界面】



【仪器面板说明】

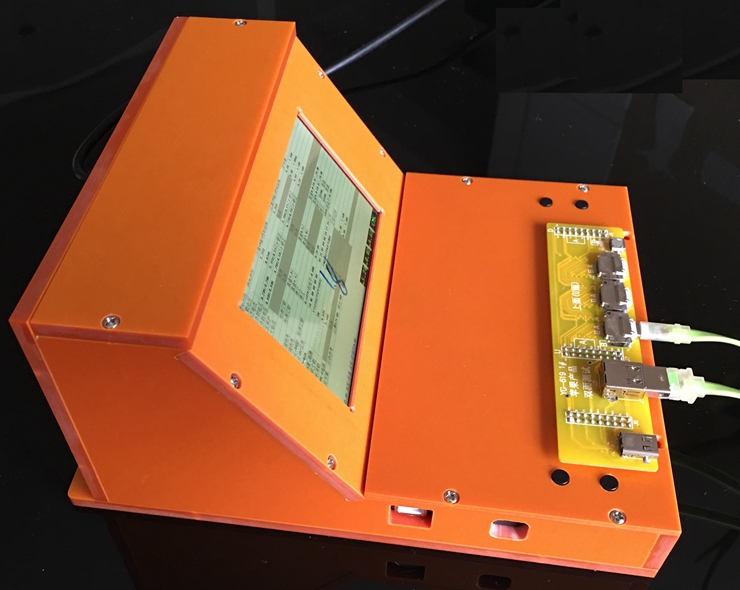

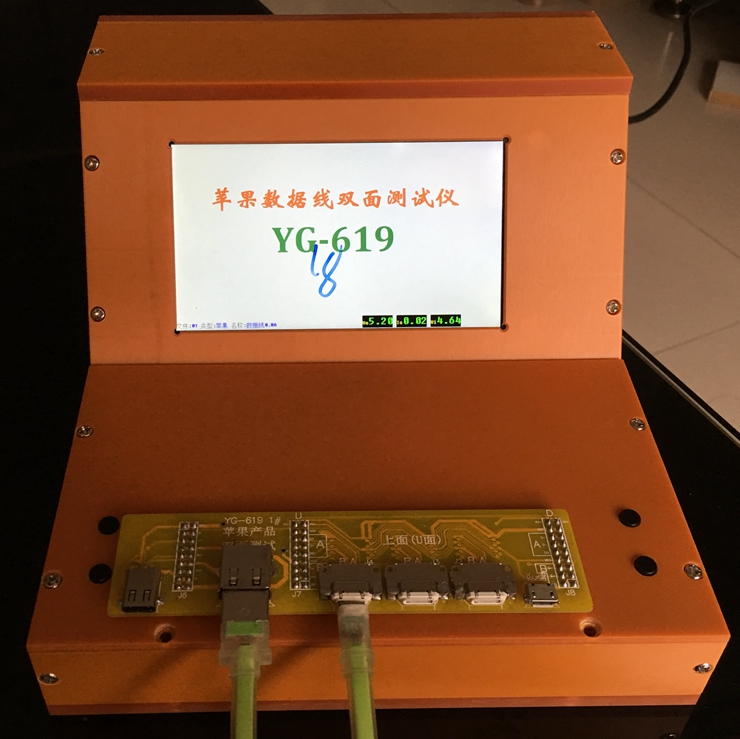

【实拍效果图】

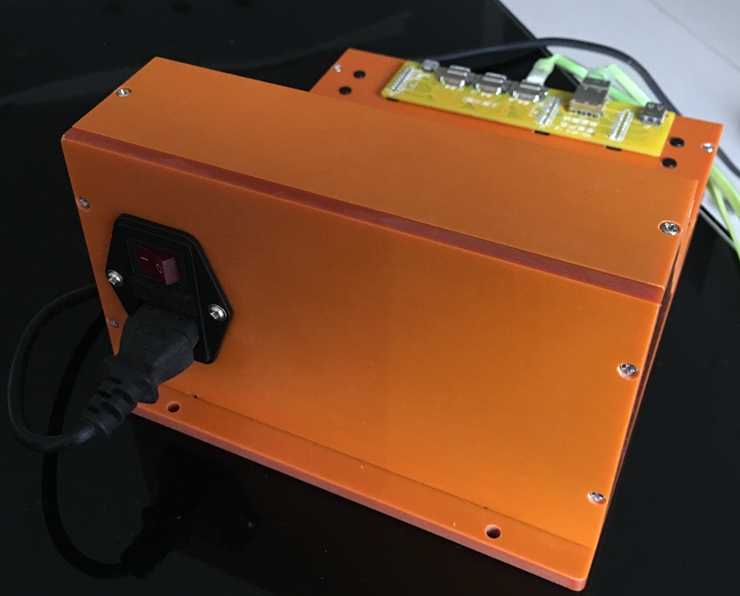

内置12V3A电源,后面有定位孔用于打螺丝固定到桌面

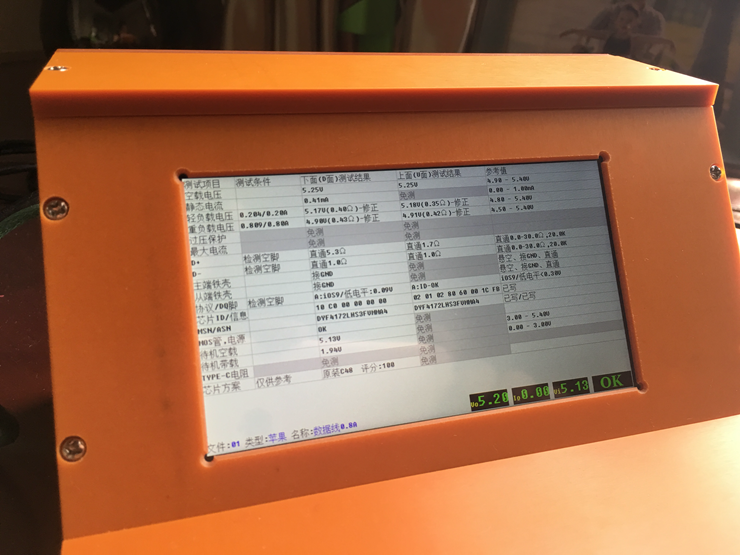

测试界面
|
