Type-C数据线综合测试仪

型号:YG-620

软件及说明书下载  更新日期:2017年3月



关键词:USB3.1测试仪、Type-C测试仪、数据线测试仪、Type-C烧录器

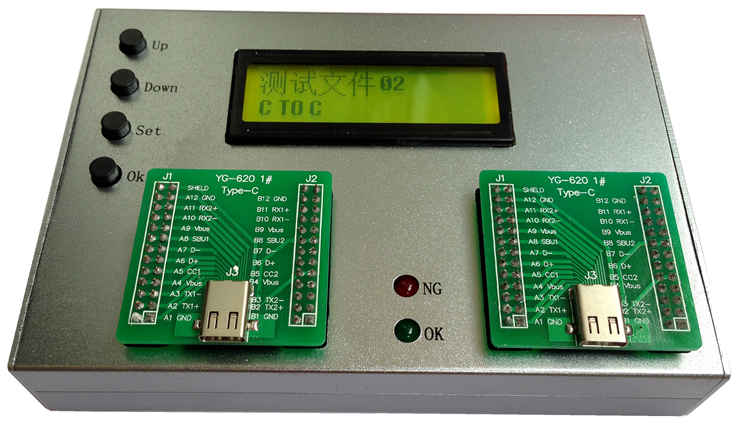

主机YG-620



【简介

    2015年CES大展上,Intel联合USB实施者论坛向公众展示了USB 3.1的威力,具体搭配的接口是USB Type C,能够正反随便插,大小也与micro-USB相差无几。理论上,USB 3.0 Type C的传输速度能够达到10Gbps。
    Type-C是USB接口的一种连接介面,不分正反两面均可插入,大小约为8.3mm×2.5mm,和其他介面一样支持USB标准的充电、数据传输、显 示输出等功能。Type-C由USB Implementers Forum制定,在2014年获得苹果、谷歌、英特尔、微软等厂商支持后开始普及。
   随着Type-C接口的普及,对Type-C数据线的需求日益增多,我们适时推出这款专用的测试仪器,用于产品量产检测用,以帮助广大厂商提高生产效率,控制好产品质量。

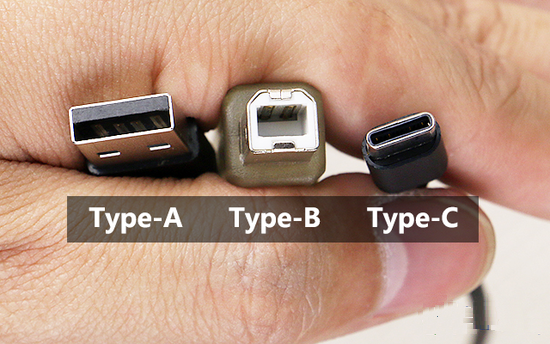

USB接口:从左到右依次为标准Type-A接口、Type-B接口及Type-C接口

【仪器组成】
仪器名称:Type-C数据线综合测试仪

配软件:Type-C数据线综合测试仪2017-专业版

配设备:主机YG-620,2个Type-C,1个USB2.0/3.0 A公,1个USB2.0/3.0 A母,1个USB2.0/3.0 B母,1个USB2.0/3.0 Micro母测试板

标配配件:12V开关电源,USB通信线,软件光盘

【特点】

采用32位ARM高速处理器设计。

支持各种版本Type-C转接线的测试,Type-C转Type-C、转A公USB2.0/3.0、转A母USB2.0/3.0、转B公2.0/3.0、转Micro公2.0/3.0。

支持Ra、Rd(5.1K)、Rp(10K、22K、56K)电阻的测试。

支持所有E-MARKER芯片读码对比数据,部分品牌识别IC型号。

因为Type-C有多条电源线,仪器可以单独检测每一条电源线是否接通,也可以设定部分接通即可通过。

测试线材内阻、漏电阻(绝缘电阻)并根据设定参考值判定是否合格。

检测电源线上的滤波电容。

检测线材额定电流。

LCD显示屏。

显示正插、反插。

同时有声音和LED指示测试结果。

可以连接电脑,有PC软件,实现更多功能,也可单独使用。

  电脑软件界面支持多种皮肤。

可以在线升级固件,使设备拥有最新的功能。

【应用领域

数据线厂商量产检测用。

数据线经销商测试用。

维修行业。

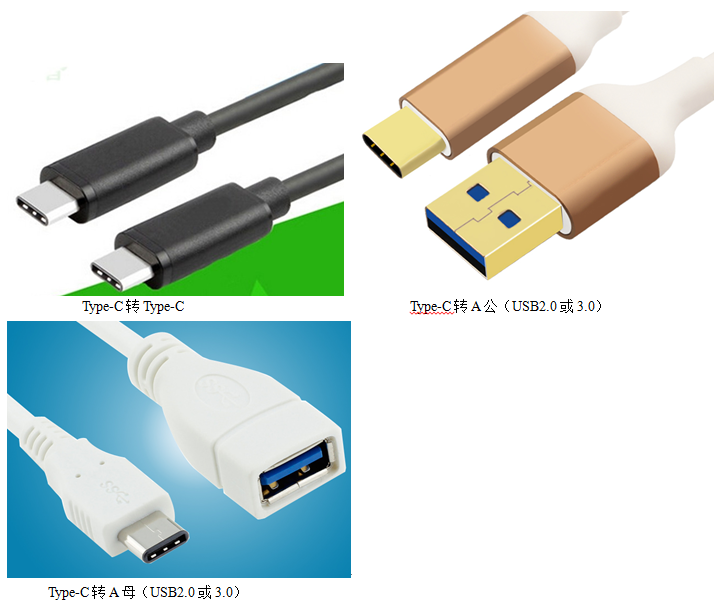

【支持产品种类

软件界面

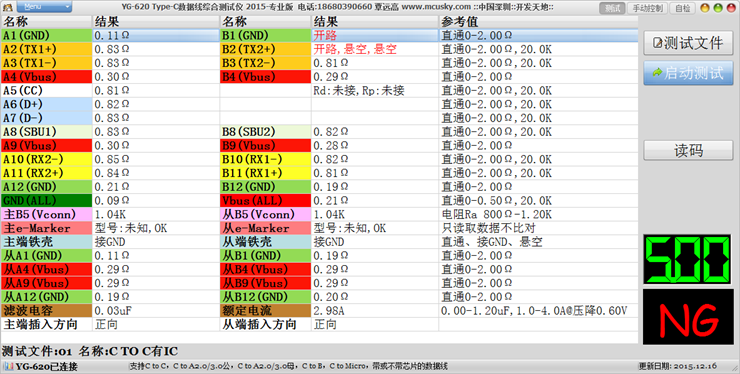

主界面

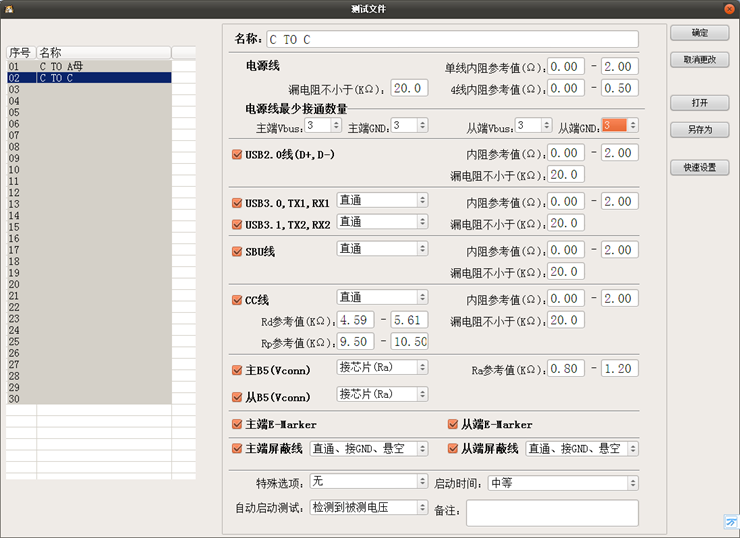

测试文件设置界面



【产片图片

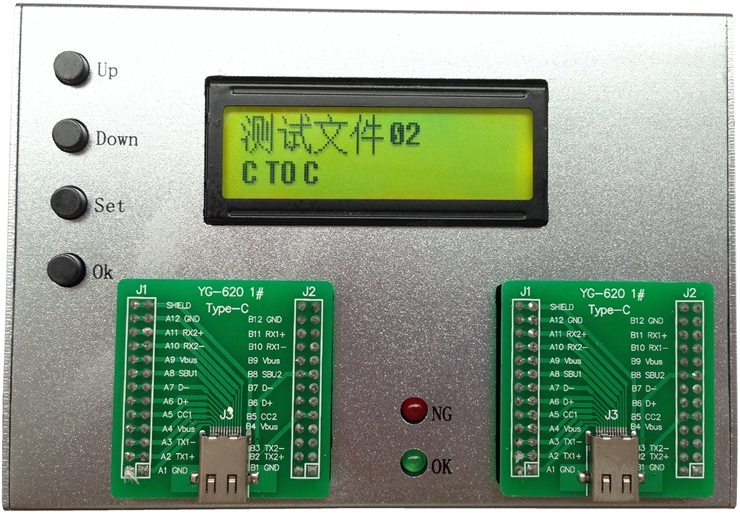

主机

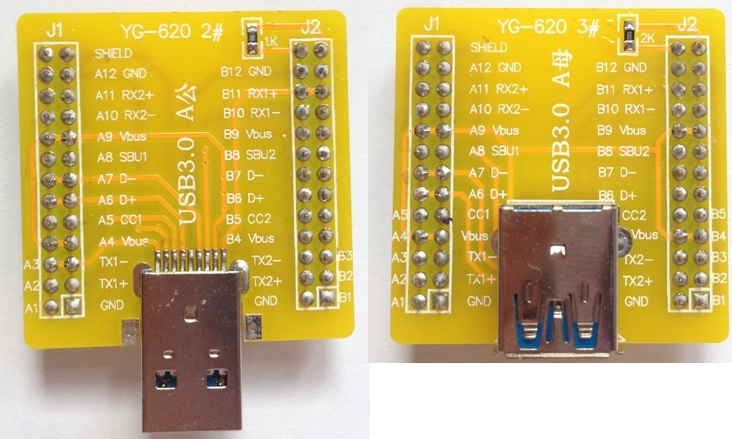

USB2.0/3.0 A公A母转接板

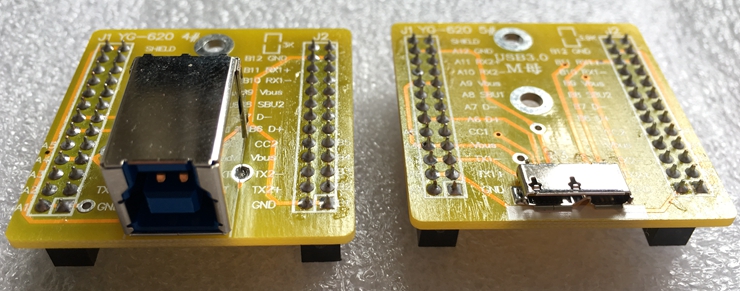

USB2.0/3.0 B母Micro母转接板

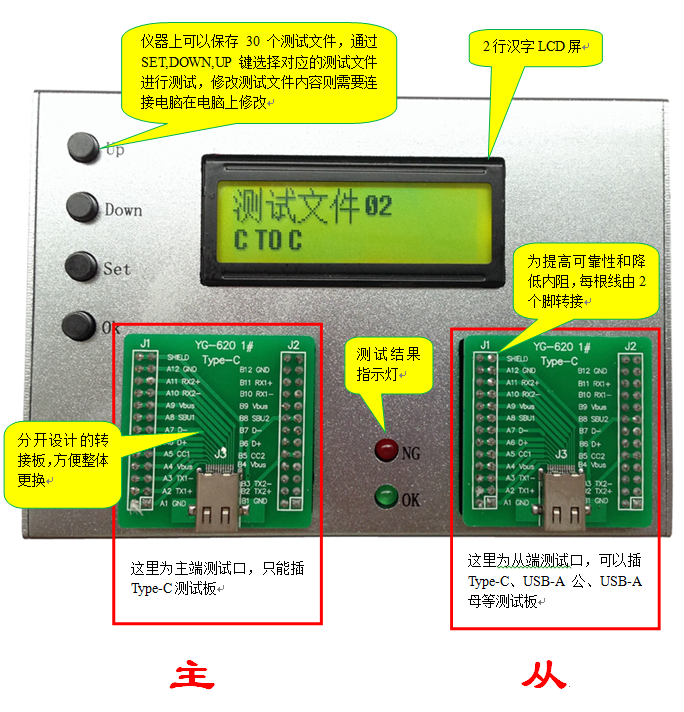

【主机功能图

【安装方法

   用随机光盘或网站下载软件,软件不用安装,拷贝或解压到硬盘就可以用,用USB线连接烧录器和电脑,第一次连接电脑会自动安装驱动软件,耐心等待10多秒钟就可以,再次拔下USB线等几秒钟再次插上就可以用了。

【升级方法

1、 留意网站www.mcusky.com上进入“下载中心”找到对应软件发布日期是否与当前软件最后更新日期一致,如果不同,说明有新的版本,从网站下载新版软件。
2、 运行PC软件YG620.EXE,用USB线连接烧录器到电脑,软件会提示更新固件,选择确定更新就可以。如果没有提示拔下USB再插一次,如果已经是最新固件,也不会提示更新。
3、 如果更新失败开不了机,可以同时按住仪器面板上4个键,重新上电,再松开按键,PC会再次提示更新。
