Type-C接口已经得到广泛应用，各种配件层出不穷，但在市场上还没有一款针对研发应用的便宜好用的协议分析仪器，为些我们推出此款设备，适用于研发和工程分析用。
【仪器组成】

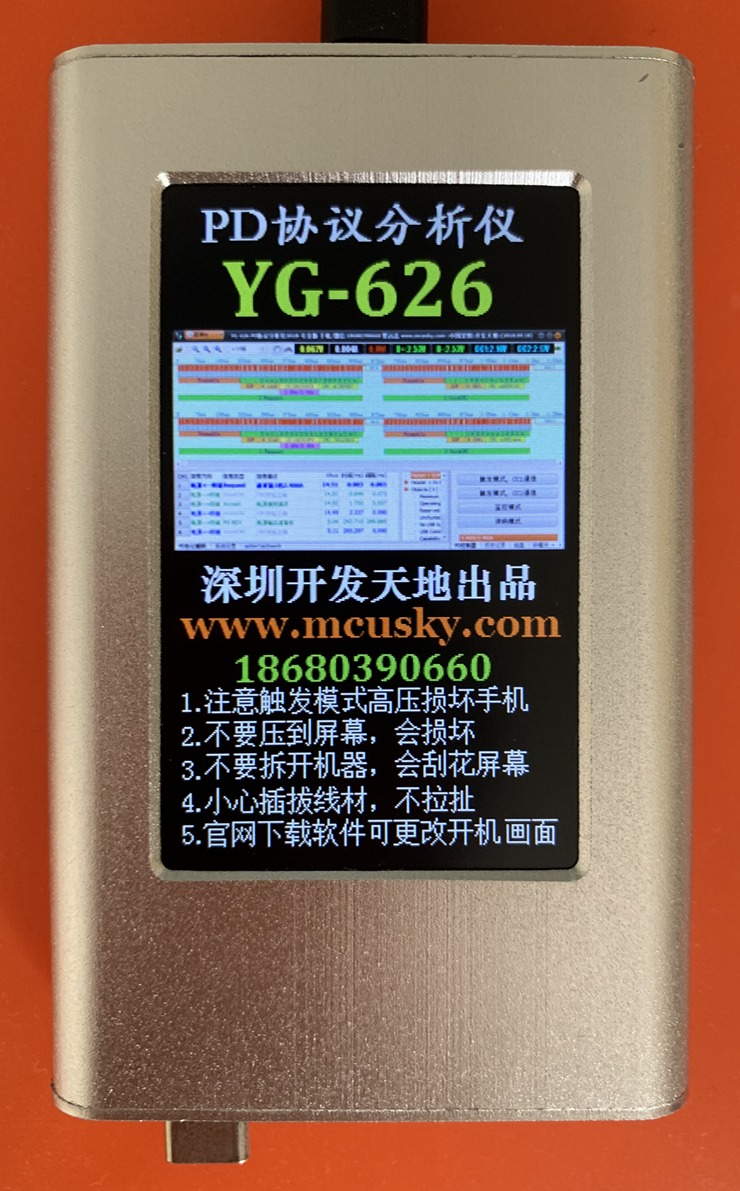

仪器名称：PD协议分析仪
标配软件：YG-626
PD协议分析仪2018-专业版
标配设备：主机YG-626、Micro线、Type-C延长线。
1、采用32位ARM高速处理器设计。

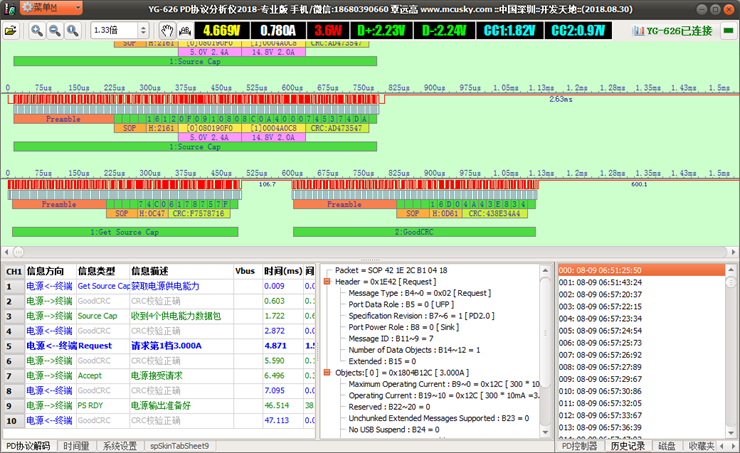

2、抓取PD协议波形和数据在电脑上显示，图形标注，显示详细协议数据，从底层协议到上层协议一目了然。
3、内置有PD控制器，可以和PD电源通信诱骗输出。
4、支持读取数据线e-marker数据。
5、USB通信、电源供电双重隔离以防回路电流损毁电脑和仪器。
6、一个Type-C公头，一个Type-C母座全24pin连接双向任插，连接更方便，满足Type-C数据通信的同时监控PD协议。
7、可更换Type-C接口，需要有经验人员用烙铁操作更换。
8、一次采样波形最长可达400多条指令，MacBook通信一次最长308条，iPhone X通信一次最长152条。
9、 2.8 寸IPS高清显示屏，大视角，背光亮度可调。
10、同时有声音提示测试结果。
11、历史记录功能，方便随时查看之前的波形，最多保存最近1000条记录。
12、波形可以存为文件，方便传阅。
13、可以连接电脑，有PC软件（支持所有Windows版本），实现更多功能，也可单独使用。
14、可以在线升级，使仪器随时拥最新的功能，如果仪器有问题，可使用在线升级经松解决，不必返厂。
15、体积小巧玲珑（94*61*13mm），方便随身携带。
PD电源、Type-C数据线生产、批发、零售各个环节。
数据线经销商测试用。
维修行业。
顶部拔轮开关、Micro、Type-C母座

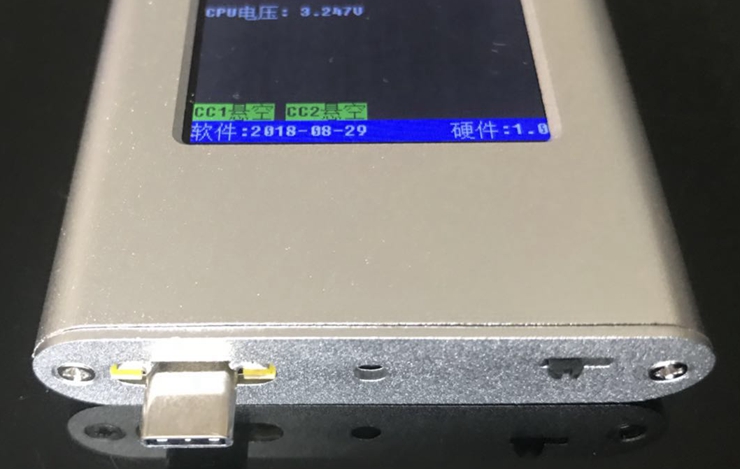

底部Type-C公头、CC2开关
【应用场景】

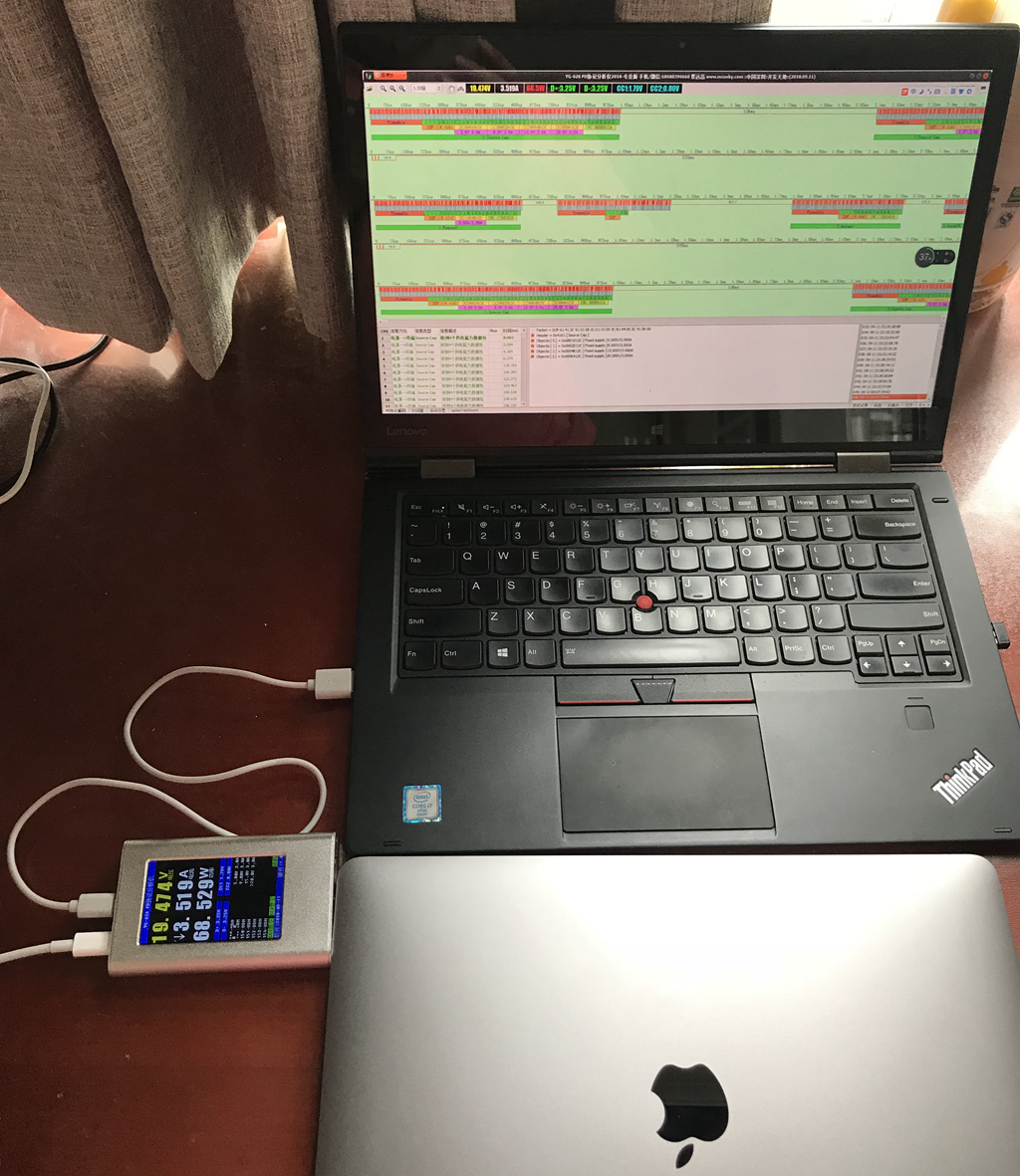

测试原装PD电源给MacBook 充电通信协议

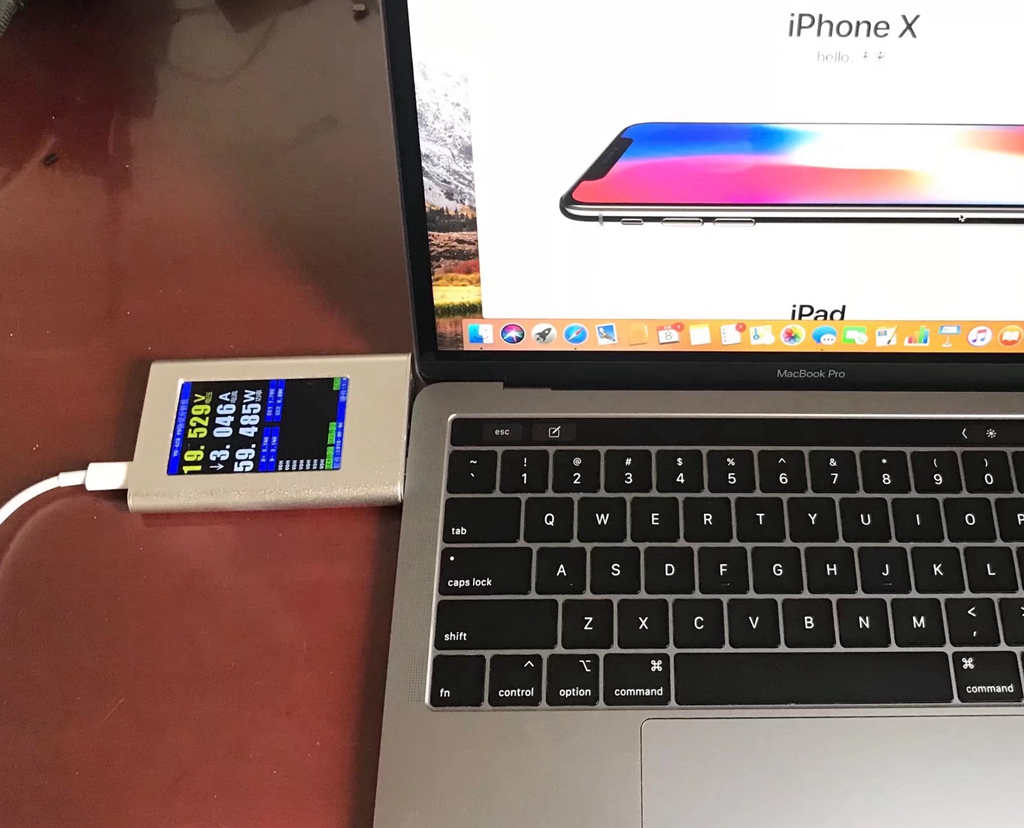

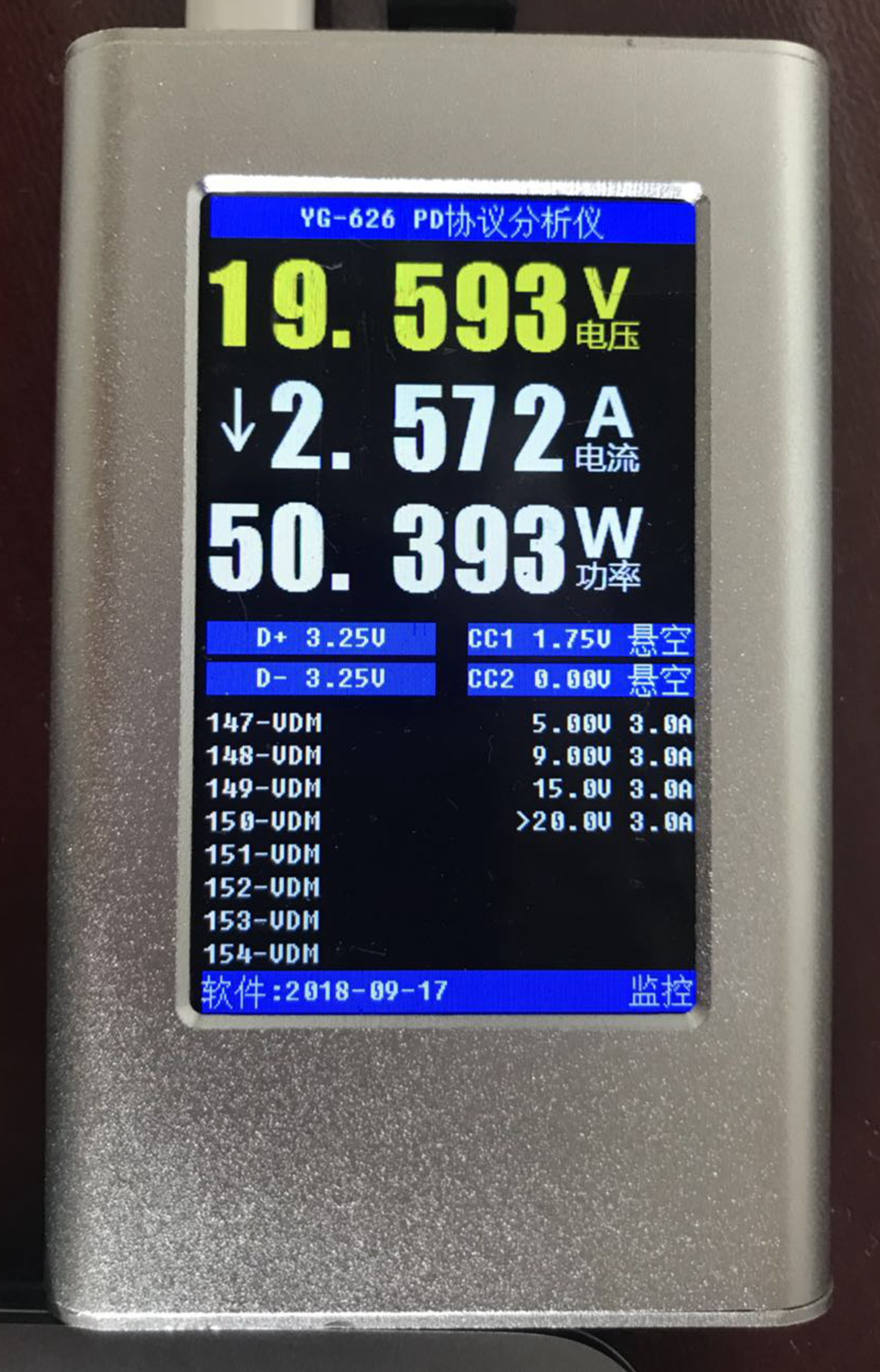

监控原装PD电源给MacBook充电电流、电压
|
