Lightning耳机测试仪

型号:YG-650

软件及说明书下载  更新日期:2019年10月

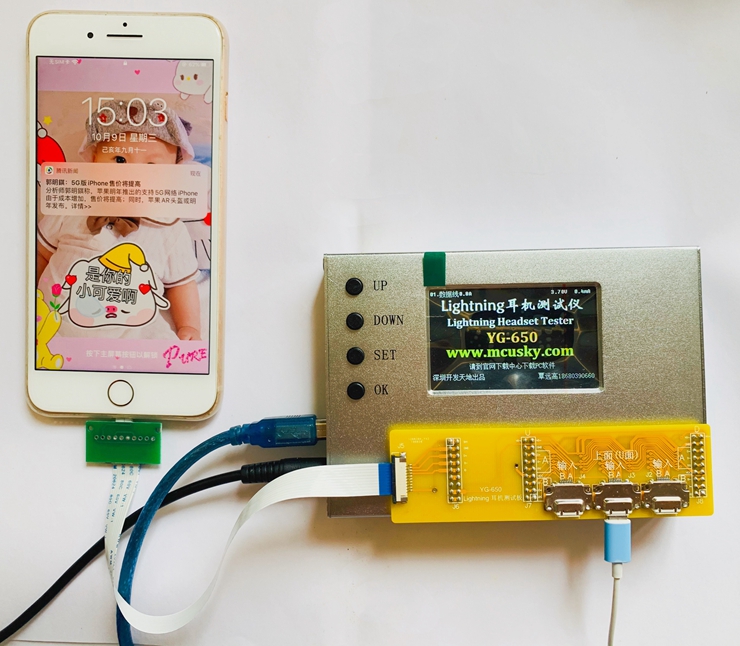

YG-650测试图

关键词:Lightning耳机测试仪,苹果耳机测试仪,iPhone耳机测试仪

【简介

   先通过仪器测出大部分问题,比如两面金手指开路短路,普通认证IC问题读不到码,动态认证IC问题(在手机上10多秒才弹窗), PASS后再切换到手机测试音频、MIC、线控部分(需要手动操作手机),优势是双面测试,先快速检出大部分问题。

【仪器组成】
仪器名称:Lightning耳机测试仪

配软件:YG-650 Lightning耳机测试仪2019-专业版

配设备:主机YG-650 + 1个测试板

其它配件:12V开关电源,USB通信线,软件光盘

【特点】

※ 采用32位ARM高速处理器设计。
※ 支持C100、C101、C82。
※ 双面测试,插一次即可全部测完,提高效率。
※ 与真机相结合测试,更能保证测试结果准确性。
※ 可以设定测试电压。
※ 可以测试静态电流、工作电流。
※ 测试每个金手指的连通情况。
※ 测试认证协议的完整性。
※ 各种保护措施避免仪器使用过程中受到损坏,防静电保护,防短路保护,直接短路USB电源也不会损坏。
※ 插入被测产品自动开始测试。
※ 良品、不良品计数。
※ 彩色显示屏。
※ 同时有声音测试结果。
※ 设置的测试文件可掉电保存。
※ 可以连接电脑,有PC软件,实现更多功能,也可单独使用。
※ 通过PC软件对苹果协议数据抓取。
※ 支持中文、繁体、英文。
※ 可以在线升级,使仪器随时拥最新的功能,如果仪器有问题,可使用在线升级经松解决,不必返厂。

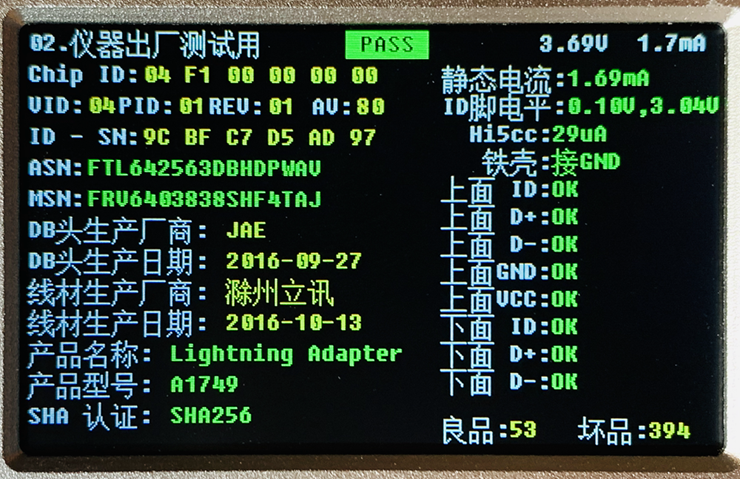

【检测项目】

检测项目

检测内容

静态电流

耳机待机状态下的电流

上面ID

上面ID脚连接是否良好

上面D+

上面D+脚连接是否良好

上面D-

上面D-脚连接是否良好

上面GND

上面GND脚连接是否良好

上面VCC

上面VCC脚连接是否良好

上面ID

下面ID脚连接是否良好

上面D+

下面D+脚连接是否良好

上面D-

下面D-脚连接是否良好

铁壳

插头铁壳连接是否良好

芯片协议

认证协议是否正常

MSN

MSN是否已写

ASN

ASN是否已写

ID脚电平

IC协议通信脚的高低电平是否符合要求

Hi5cc

IC耗电是否达标

SHA认证

SHA认证是否正常

产品名称

产品名称是否已写

产品型号

产品型号是否已写

IC方案

检测苹果头中所用的芯片方案

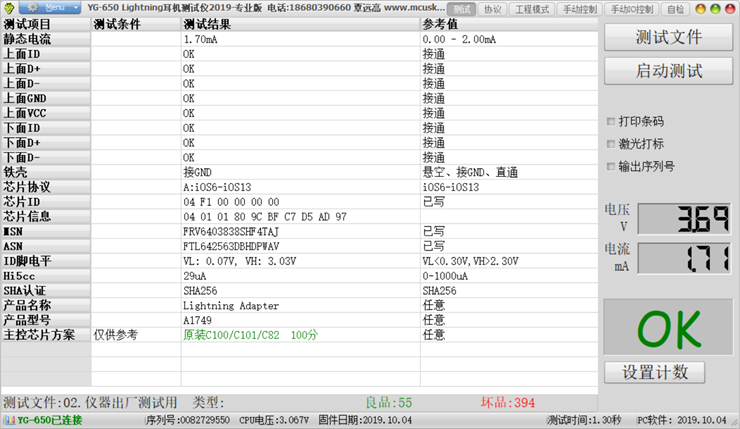

    软件界面
