TYPE-C数字音频转接线测试仪

型号:YG-658



关键词:TYPE-C耳机、TYPE-C耳机半成品板、TYPE-C转3.5mm,TYPE-C耳机测试

【简介

  TYPE-C数字音频转接线测试仪主要用于TYPE-C耳机半成品板和TYPE-C转3.5mm成品线的一致性测试,适用于工厂做TYPE-C耳机批量产品的一致性检测。

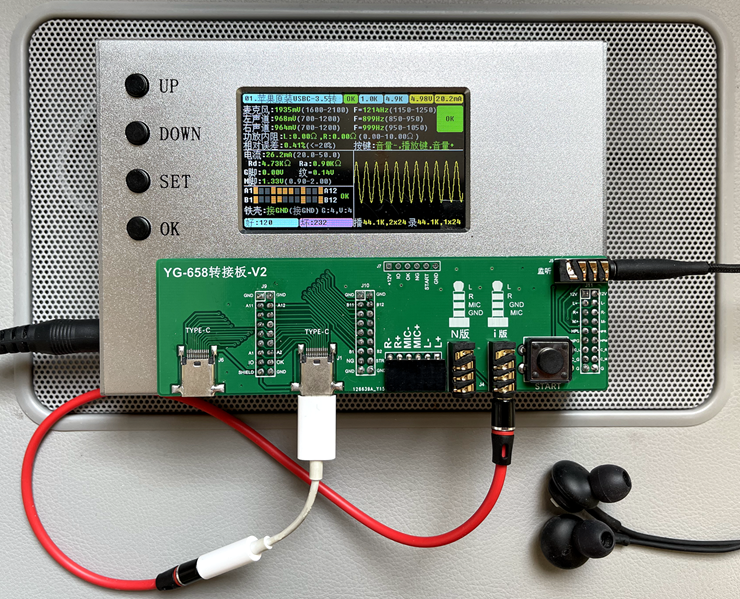

主机YG-658

【测试仪组成】

仪器名称:TYPE-C数字音频转接线测试仪


标配软件:YG-658数字耳机测试仪2022-专业版


标配设备:1台主机YG-658+1块测试板+1条3.5 to 3.5转接线


标配配件:12V电源,USB线

【功能特点】
1、 采用32位ARM高速处理器设计。
2、 支持TYPE-C数字音频转接线自动测试,支持成品数字耳机人工测试(不支持模拟耳机)。
3、 支持WAV文件双声道16位、24位、32位PCM编码,44.1K、48K,96K、192K、384K采样率(高采样率可能兼容性不好)。
4、 支持耳机播放双声道16位、24位、32位PCM编码,44.1K、48K,96K、192K、384K采样率(耳机也支持的情况下)。
5、 支持耳机录音单、双声道16位、24位PCM编码,44.1K、48K,96K、192K、384K采样率(耳机也支持的情况下)。
6、 支持全速(12M)/高速(480M)USB,支持USB Audio Class 1.0(UAC1.0)、USB Audio Class 2.0(UAC2.0)音频协议。
7、 持绝大多数耳机方案(杰里、菁音、瑞昱等等)。
8、 测试转接线时,一次性自动完成MIC、功放输出、Rd电阻、工作电流、TYPE-C插头管脚、线控按键等的测试,测试完成后可以转到人工监听人工做进一步的测试。
9、 可以测出断线、错线、短路等常见问题。
10、 人工测试时快速反应,插入耳机0.5秒内出音乐,波形显示麦克风声音,显示线控按键,麦克风可以回放到耳机,人工判断耳机音质、左右声道错位、短路、线控按键问题、咪头问题,兼容95%以上耳机
11、 线控按键可通过声音反馈到耳机中,比如“加“,“减”,“播放”提示音,用户能从耳机中听到自己按了哪个键。
12、 模拟耳机可以通过数字转接线测试。
13、 半成品音频插头可以通过测试架测试。
14、 由于测试座使用率很高,容易损坏,所以采用分体设计,方便更换。
15、 各种保护措施避免仪器使用过程中受到损坏,防静电保护,防短路保护,直接短路USB电源也不会损坏。
16、 内置1G以上内存卡存放WAV文件,通过USB线插到电脑变U盘,可自行更换音乐
17、 附送一些适合测试用的音频和音乐。
18、 可以设定最多60个测试文件,不同产选用不同的测试文件。
19、 永远在线升级,在官网下载运行PC软件,USB线连电脑即可升级
20、 工厂可用于替代手机批量测试Type-C数字耳机、打标序列号,档口可用于检测耳机和查看USB设备参数
21、 IPS高清显示屏,大视角。



主要测试项目】

1).被测产品工作电流
2).音频信号(耳机)输出幅度
3).音频输入(麦克风)输入幅度
4).线控按键(播放/暂停/音量+/音量-)的响应是否正确
5).CC线下拉电阻阻值
6).TYPE-C插头引脚的连接状态(开路/短路)
7).过设置被测项目的上下限值,检测批量产品的一致性。

【应用领域

TYPE-C耳机半成品板/TYPE-C转3.5mm成品线的批量一致性测试。

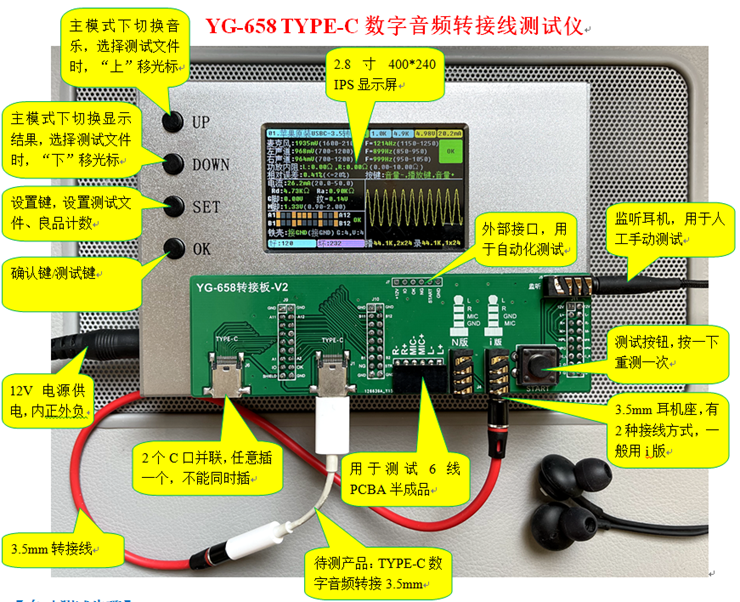

【操作图

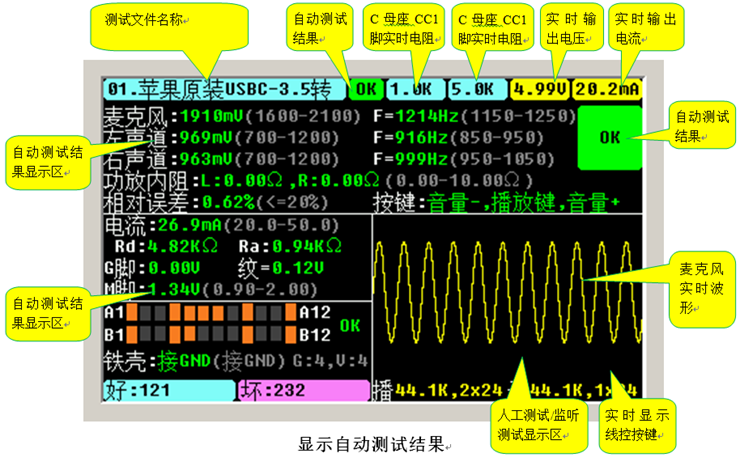

主界面

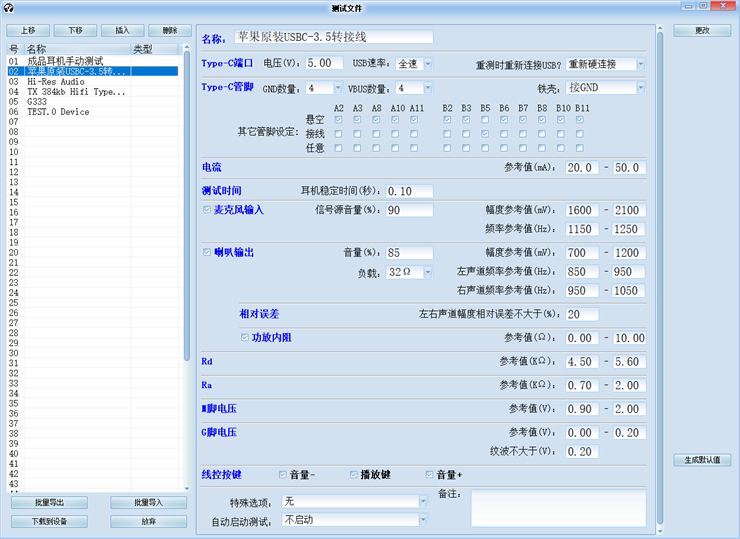

测试文件设置界面
