充电器识别仪

CHARGER-Z

型号:YG-686



关键词:电源测试仪、苹果电源真假识别器、TYPE-C数据线读码、苹果电源读码打印、快充协议监控

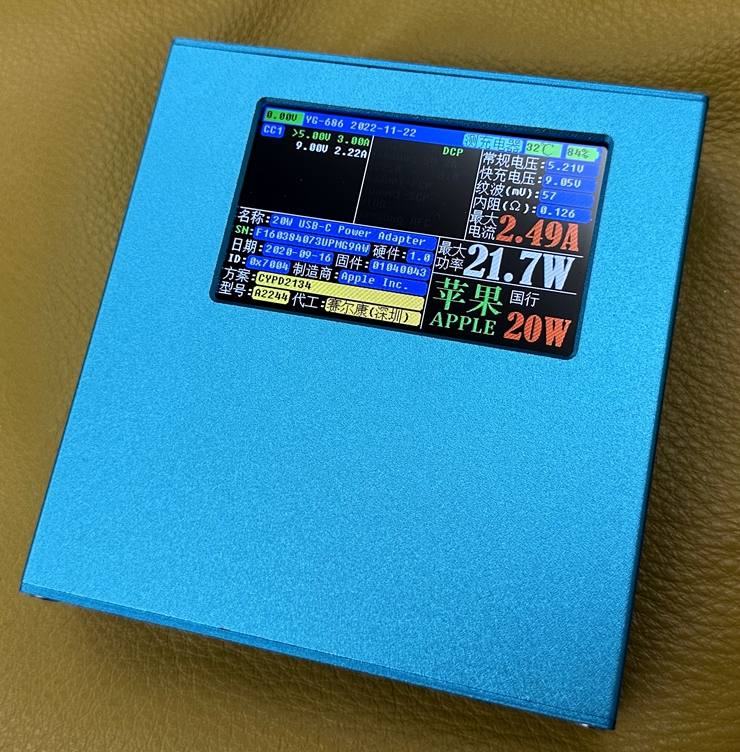

YG-686主机

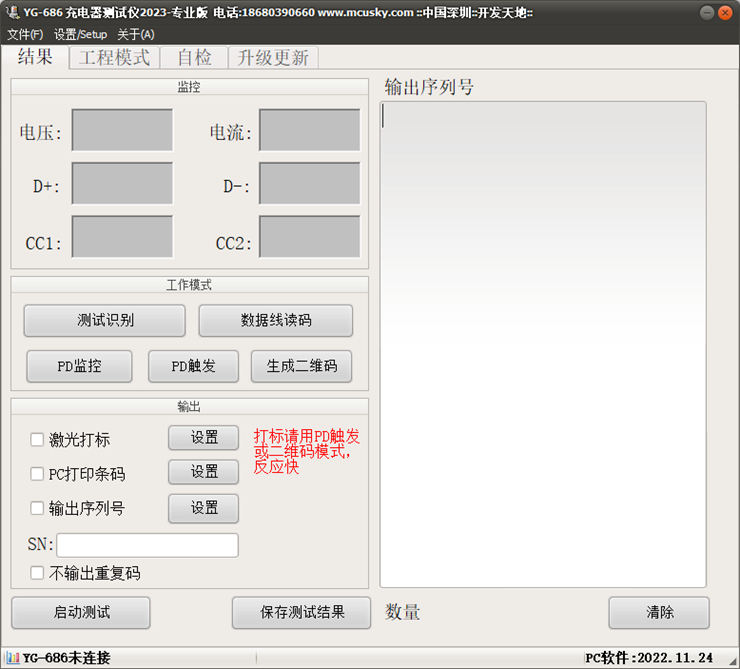

软件界面



【简介

    智能手机的普及,相配套的充电器层出不穷,充电技术日新月异,但在市场上还没有一款针对充电器的简便测试设备,为此我们推出此款设备,满足市场识别充电器参数、品牌的需求。

【仪器组成】
仪器名称:CHARGER-Z 充电器识别仪YG-686

标配软件:CHARGER-Z 充电器识别仪2023-专业版

标配设备:主机YG-686

配 件:附送A-C测试线(5A)1条用于测试A口电源和连接电脑升级,用户需自备C-C数据用于测试PD电源,自备充电器用于充电

【特点】

【功能特点】

1、采用32位ARM高速处理器设计。
2、4种工作模式:充电器测试、PD监控、PD触发、C-C线读码、显示二维码。
3、测试识别:测试充电器的输出指标,并识别品牌型号(仅供参考),可以读取苹果电源信息,可以检测其它快充协议。
4、PD监控:可以监控PD电源和其它设备的通信过程,显示电流、电压。
5、PD触发模式:内置有PD控制器,可以和PD电源通信诱骗输出。
6、数据线读码:支持读取数据线e-marker数据,支持识别e-marker型号:VL150,VL151,FL7001,FL7031,HUSB330/331,RT1710,CYPD2103 CCG2。
8、实测充电器功率,目前最高100W。
7、支持苹果电源读取序列号,并输出到激光打标机或打印条码。
8、内置1000mAH锂电池,可以脱机使用。

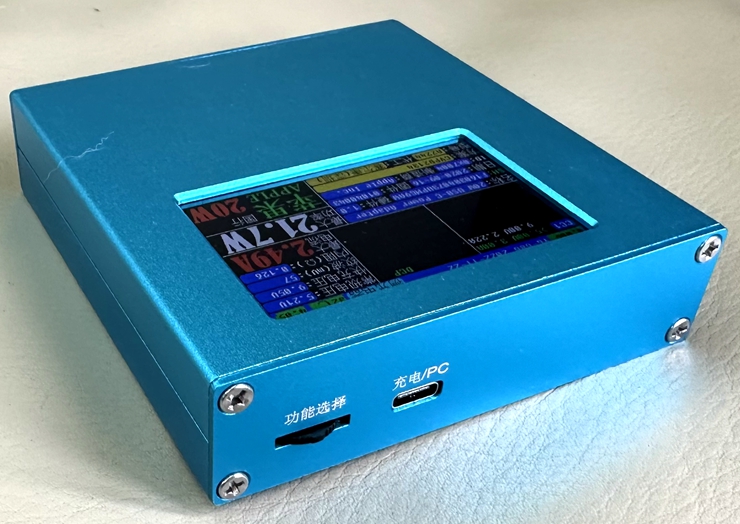

9、一个Type-C公头,一个Type-C母座,连接更方便,使用A-C线转接可接A口电源。
10、可更换Type-C接口,需要有经验人员用烙铁操作更换。
11、2.8 寸IPS高清显示屏,大视角,背光亮度可调。
12、同时有声音提示测试结果。
13、可以连接电脑,有PC软件(支持所有Windows版本),实现更多功能,也可单独使用。
14、可以在线升级,使仪器随时拥最新的功能,如果仪器有问题,可使用在线升级经松解决,不必返厂。
15、体积小巧玲珑(100*105*26mm),方便随身携带。

【应用领域

手机充电器、PD电源、Type-C数据线生产、批发、零售各个环节。

充电器经销商测试用。

维修行业。



【测试案例】

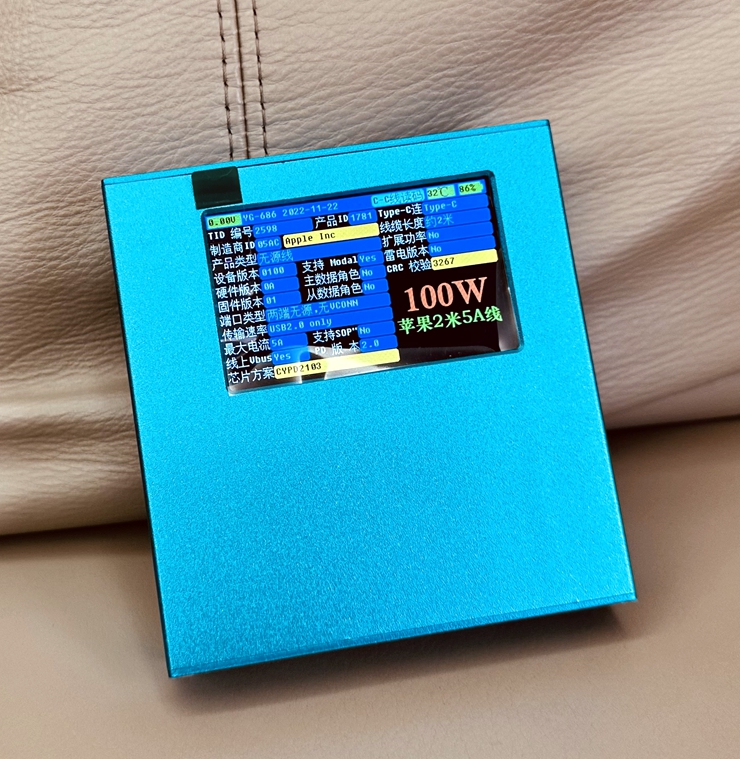

数据线读码,上图为苹果原装C---C线

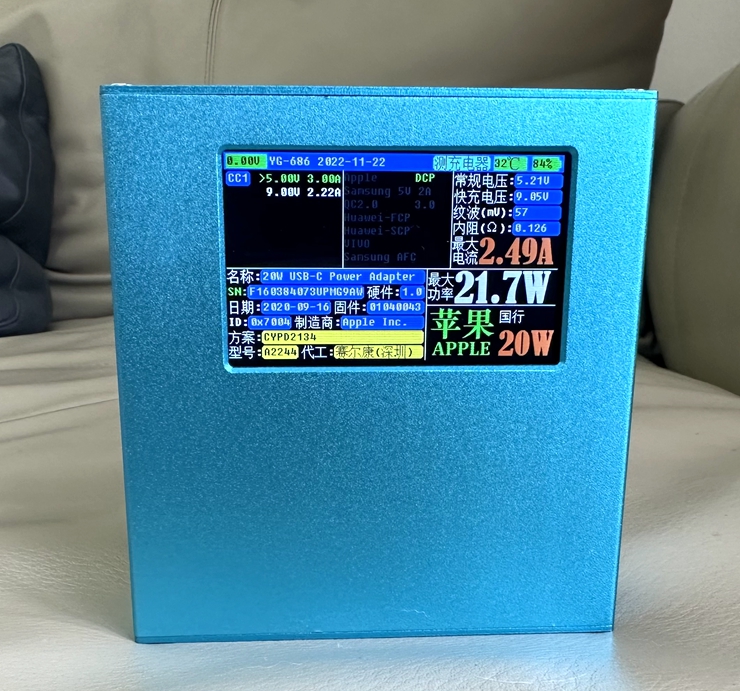

苹果原装PD电源



其它品牌PD电源



苹果原装5W充电器    测试A口充电器      三星原装10W充电器





山寨苹果手机5W充电器









其它品C---C线
