【仪器组成】

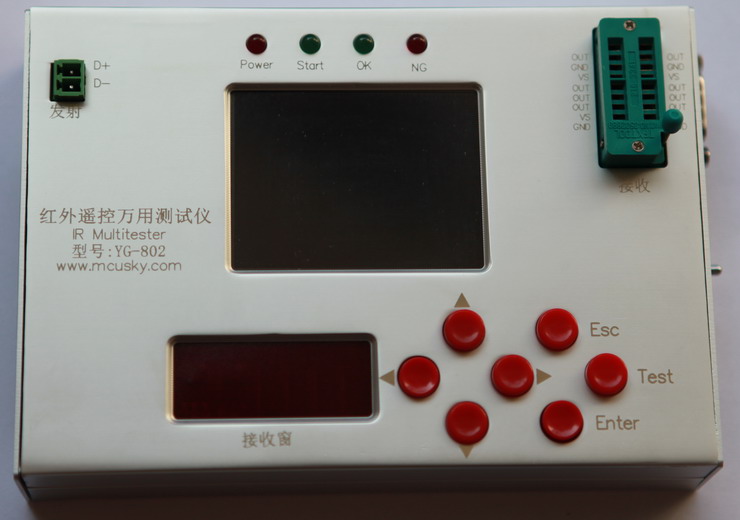

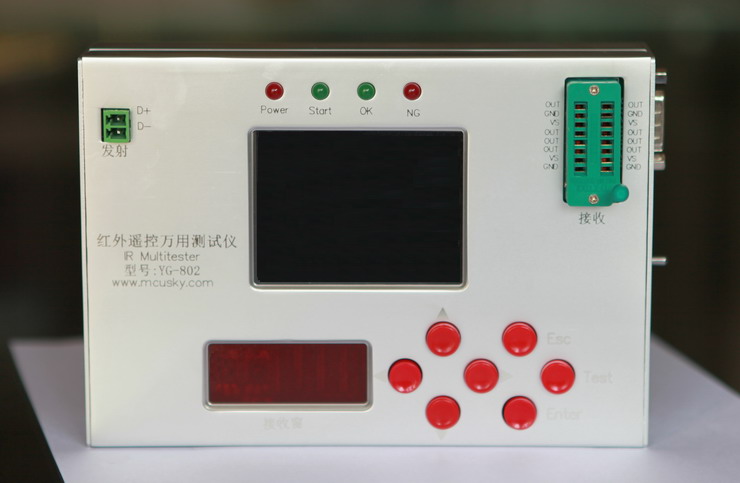

    仪器名称：红外遥控万用测试仪

    配套软件1：红外遥控万用测试仪2014-专业版

    采样设备：标配 YG-802（USB2.0接口）

    其它配件：电源适配器，USB通信线，软件光盘，发射头，接线插头。

【硬件】

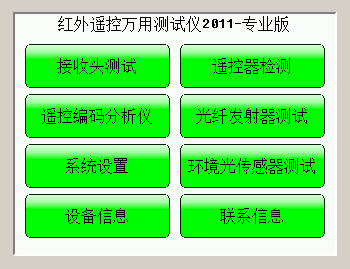

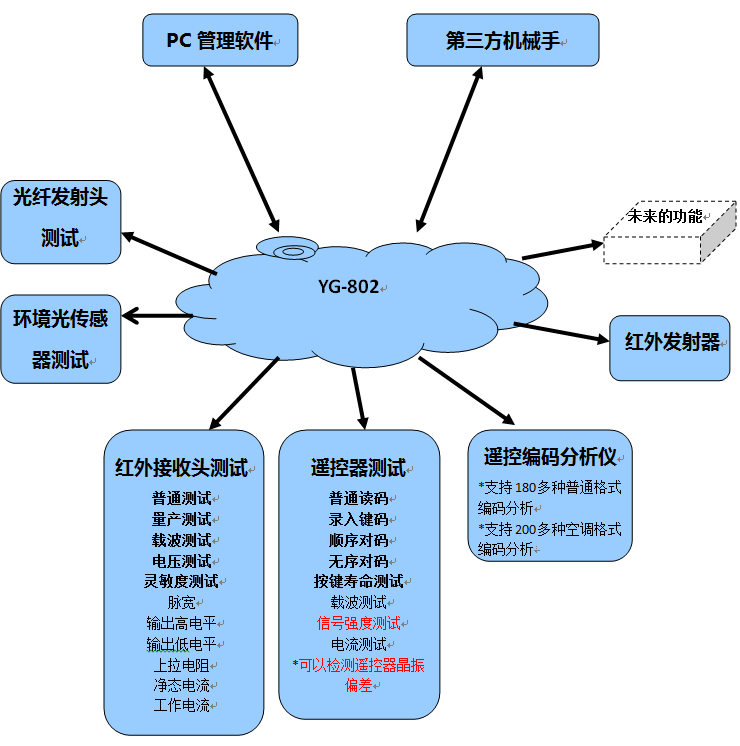

1、 多功能：集红外接收头检测仪、遥控器批量检测仪、红外遥控编码分析仪 、光纤发射头(Fiber Optic Transmitting)测试、环境光传感器(Ambient Light Sensor)测试于一身。

2、 硬件：32位处理器，12位ADC，320 X 240 彩色TFT屏，电阻式触摸屏。

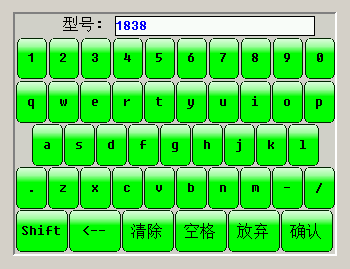

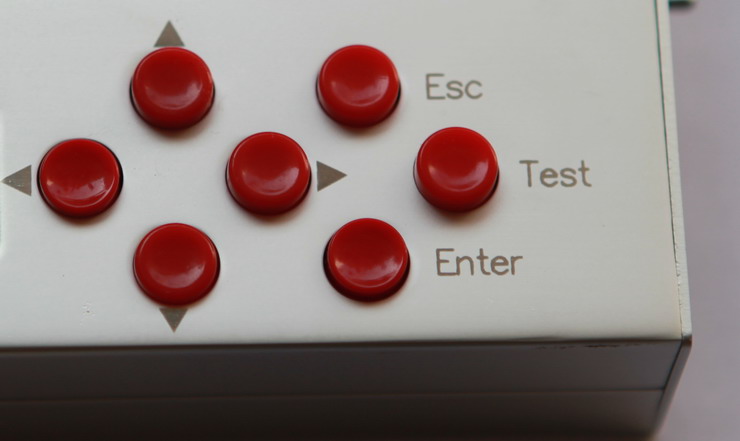

3、 支持按键，触摸操作。

4、 程控电压源，程控红外发射信号源，自动量程电流测量电路。

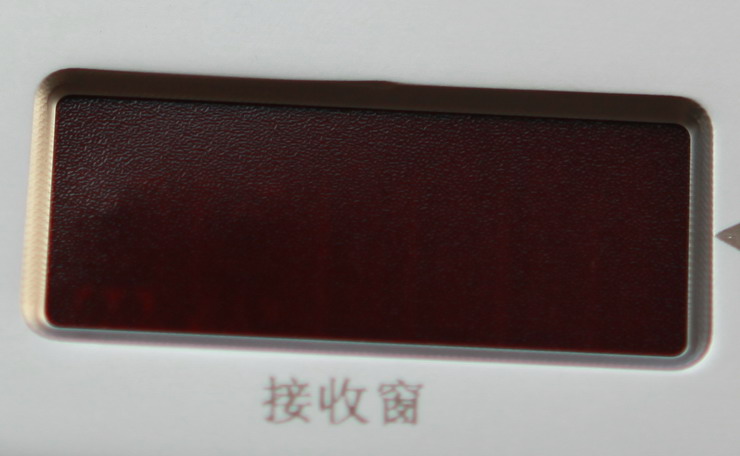

5、 信号接收：内置38K接收头、56K接收头、红外接收管。

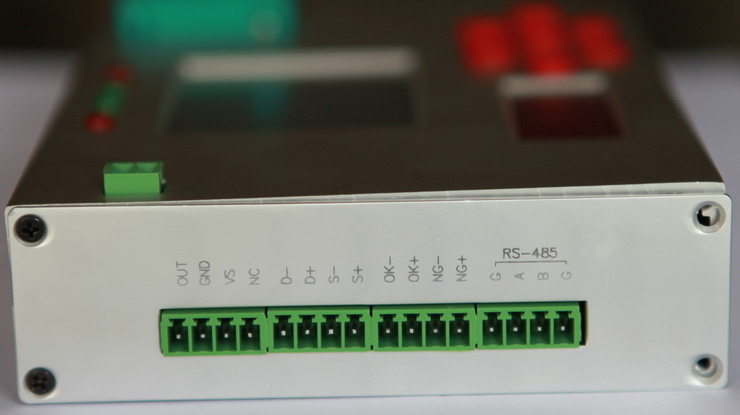

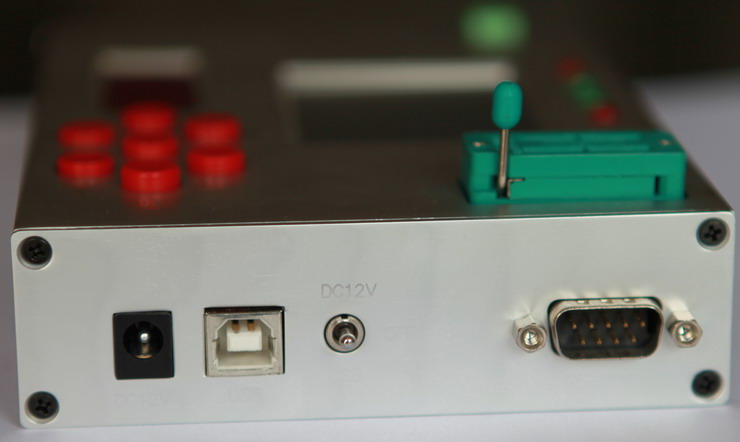

6、 接口：USB接口、485/RS-232通信接口、外部控制接口。

7、 支持发射管、接收头外部连线。

8、 PC软件功能：接收头测试管理软件、红外遥控编码分析仪软件。

9、 可连接电脑或独立使用，可随身携带，便携应用。

10、 供电：外接DC 7.5V-12V或USB供电，内置DC-DC升压、降压电路。

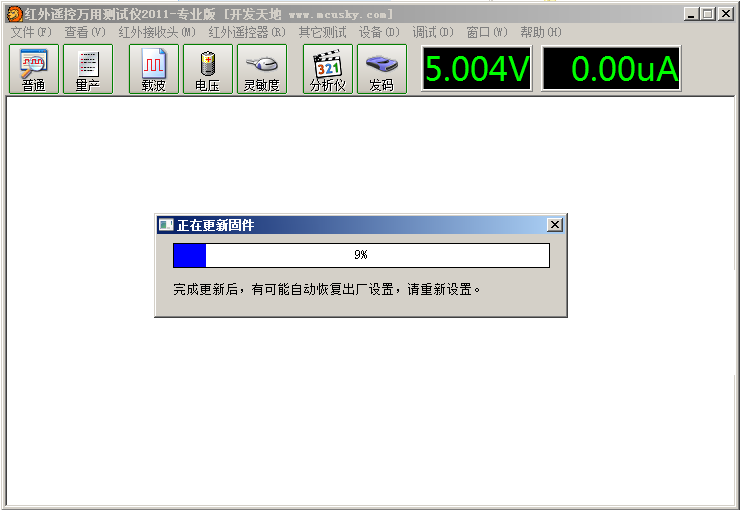

11、 升级：设备固件（软件）在线升级，功能无限延申，解决您的后顾之忧。

12、 模块化设计，可以很方便地更换各个零部件。

13、 外壳：二次氧化铝质外壳。

14、 体积：163 * 115 * 33 mm。

15、 重量：550g。

16、 功耗：空载：250mA，满载（输出100mA）：550mA

【红外接收头检测仪】

1、 程控电压源: 1.0V - 6.0V。

2、 电流量程: 0 - 100.0mA，自动量程切换，可以测出0.1uA的电流。

3、 发射电流峰值: 0.01mA - 200mA。

4、 发射占空比: 10% - 90%。

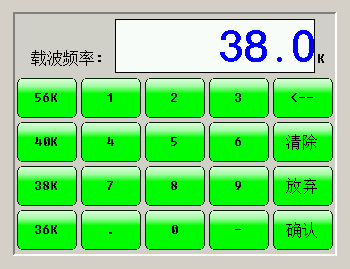

5、 发射载波: 0 - 100KHz。

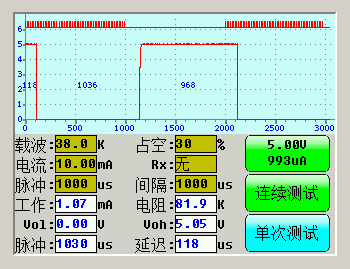

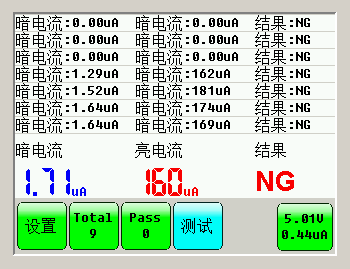

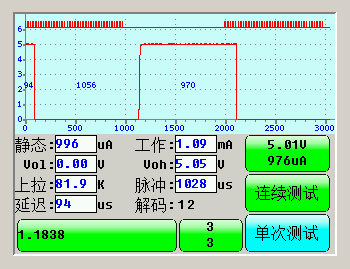

6、 可以检测静态电流、工作电流、输出高电平、低电平、内阻、脉冲误差、解码测试。

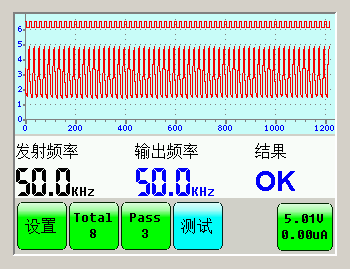

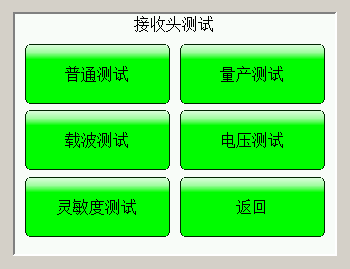

7、 支持普通测试、批量测试、载波测试（频率响应曲线）、电压测试（电压响应曲线）、灵敏度测试（灵敏度响应曲线）、输出波形分析等几种工作模式。

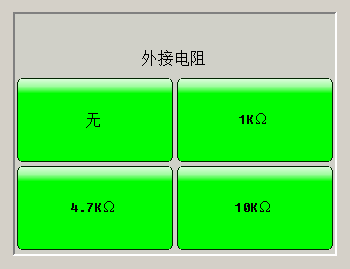

8、 可外部连线到安装在PCB 板上的接收头进行测试。

9、 支持机械手握手信号：Start，OK，NG， End，信号时序可以设定。

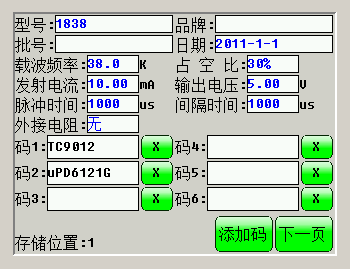

10、 可从几十种红外编码格式中选择最多6种用于测接收头的实际解码能力。

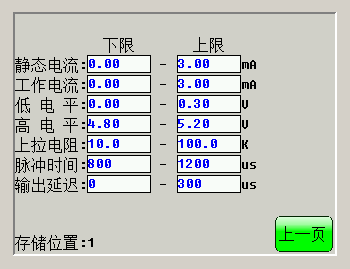

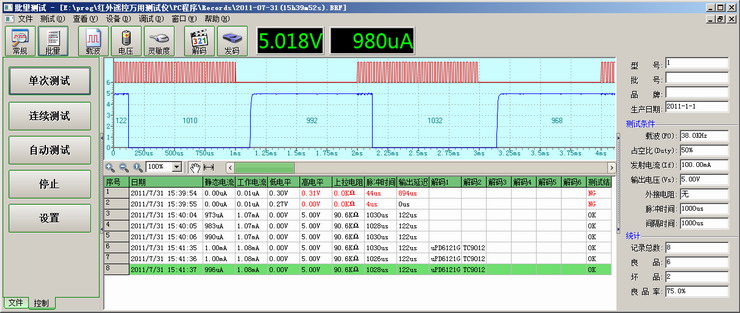

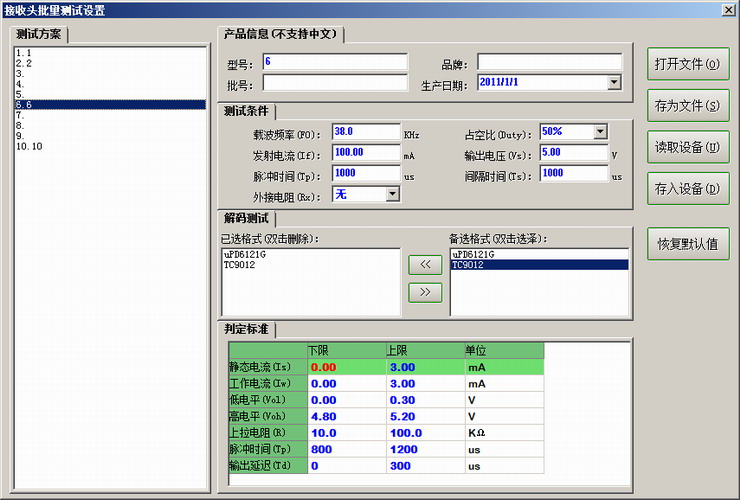

11、 量产测试：判定标准设定，连接电脑后可以保存测试记录，打印测试记录，导出到EXCEL等。

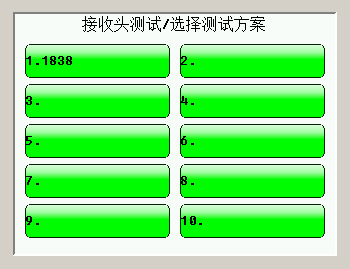

12、 预存10种量产测试方案。

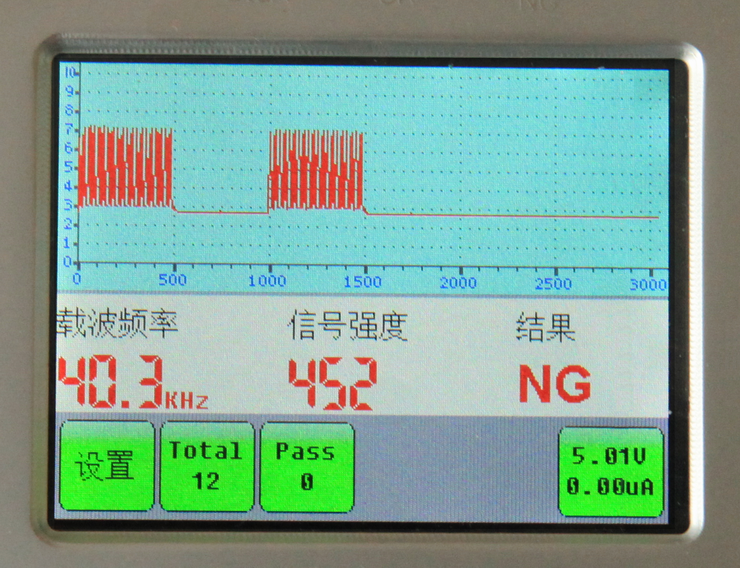

【红外遥控器检测仪】

1、 支持100多种普通（不支持空调）红外遥控器的编码格式，可应用户的要求增加对新格式的支持，并且在线升级。

2、 全自动识别编码格式，不必预选格式，快速反应。

3、 宽载波高精度（简称：宽频高精度）接收模式，直接支持0-100KHz任意载波，兼容性更好， 38KHz、56KHz载波远距离测试。

4、 可以准确地检测出遥控器的晶振误差，有效控制晶振误差在指定范围内，比如小于1.5%。这项功能对目前很多采用内置晶振的遥控IC（晶振编差大）非常有用。

5、 可以测试遥控器的静态电流。

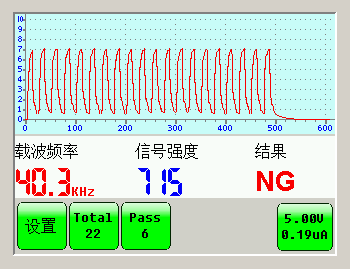

6、红外遥控器信号强度测试。

7、 载波频率测试。

8、 可以检测出简单重复码，全码重复码，如NEC，TC9012等。

9、 按键寿命测试。

10、 按键数据由EEPROM掉电保存。

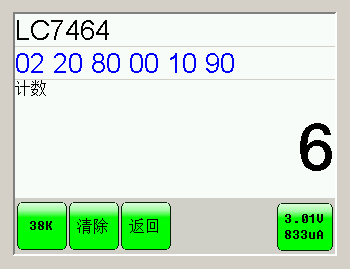

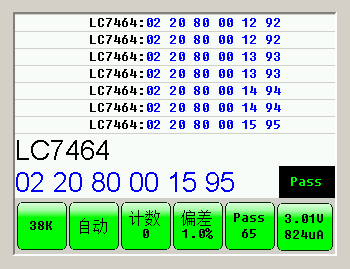

11、 显示遥控器格式名称、客户码、按键码。

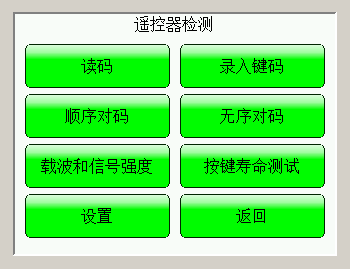

12、 有10种工作模式，满足各种测式要求。

13、 比对测试，可以一次性录入最多600个 码的遥控器 ，用于测试一键多码的遥控器，如一支遥控器有100个键，每个键发6个码，总数就达到600个码，再做比对测试，不必记码，分“有序比对”和“无序比对”模式。

14、 录入方式有手动录入和自动录入二种。

15、 检测通过数量统计。

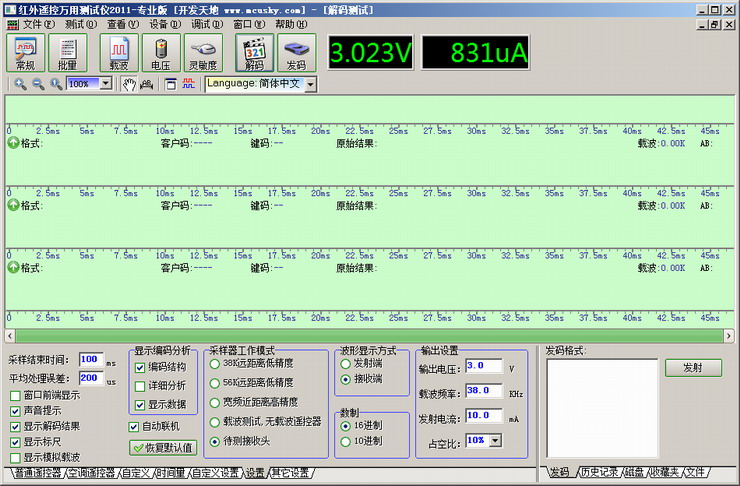

【红外遥控编码分析仪】

1、 高精度采样，0.1微秒级分辨率。

2、 USB2.0接口，快速传输数据，提高批量测试速度。

3、 支持最长8秒采样时间，最长1024位的遥控指令，确保能正确接收所有彩电、VCD、DVB、空调等遥控器指令。

4、 直接接收遥控器发出的信号，不必拆开遥控器。

5、 支持38K载波、56K载波、非38K载波、无载波红外遥控信号。

6、 在电脑上清晰稳定地显示信号完整波形，这是很多示波器达不到的。

7、 可测试脉冲宽度、码串长度、数据位数、引导码、客户码、数据码、重复码等。

8、 支持用户自定义解码方法。

9、 自动保存历史记录。

10、 四通道显示波形，方便波形对比，每个通道支持2种工作模式。

11、 支持180多种标准编码格式。

12、 支持200多种空调遥控码。

13、 WINDOWS编程，界面友好、漂亮，您可以设定自己喜爱的界面。---2009版的界面更加豪华精美

14、 各通道可以选择动画更新波形，有滚动式、刷新式、由远到近式等。---2009版新增

15、 波形数据保存、查阅、共享。

16、 波形放大、平均值显示。

17、 可以以发射信号相位或接收头输出的信号相位显示波形，注意这两个信号是反相的。

18、 波形拖动功能，如从示波窗把波形拖到收藏夹保存。

19、 测量任意两点的时间。

20、 大字符显示测试结果、载波频率，可用于量产测试。

21、 对已知编码做详细分析，包括客户码划分，键码划分，每位数据的划分方式等非常请细。支持脉冲间隔调制、双相调制、高低电平调制等方式。---2009版新增

22、 查看格式解码信息，包括位时间定义、载波频率、位数、调制方式、位顺序、参考波形等。

23、 生成参考波形，根据当前通道格式定义和时间以及当前结果生成一个参考波形。

24、 显示模拟载波。

25、 错误电平标示，当解码出错时，波形上可标出出错的位置。

26、 可以选择10进制或16进制显示结果。

27、 模拟键盘击键动作，通过这个功能可以把结果自动输入到其它软件中，如WORD，EXCEL等，就象在键上敲入一样。

28、 2014版全面支持简体中文、繁体中文、英文 的Win98、WinMe、WinNT、Win2K、WinXP、Win2003、Vista、Windows 7操作系统。

29、 支持中英语音读键码、读载波。

30、 配合《遥控器量产检测仪 专业版V2.0》，可用于生产线批量检测遥控器。

【红外遥控发射器】

1、 利用设备的发射系统发射红外遥控编码，实现对其它设备的控置和测试。

2、 使用《红外遥控管理系统》制作好遥控器文件。

3、 可以设定发射载波、占空比、发射电流。

【应用领域】

1、 接收头IC 芯片选型测试，红外遥控一体化接收头封装厂家，量产测试，质量分析。

2、 红外接收头IC设计公司，IC供应商等。

3、 使用到红外接收头的厂家用于来料检验。

4、 专业红外遥控器开发商，用于开发测试。

5、 红外遥控器生产厂家，量产检测。

6、 红外遥控器IC供应商。

7、 智能家居开发商，开发红外遥控器终端。

8、 家电开发、玩具开发、红外抄表等使用到红外遥控的领域。
