【仪器组成】

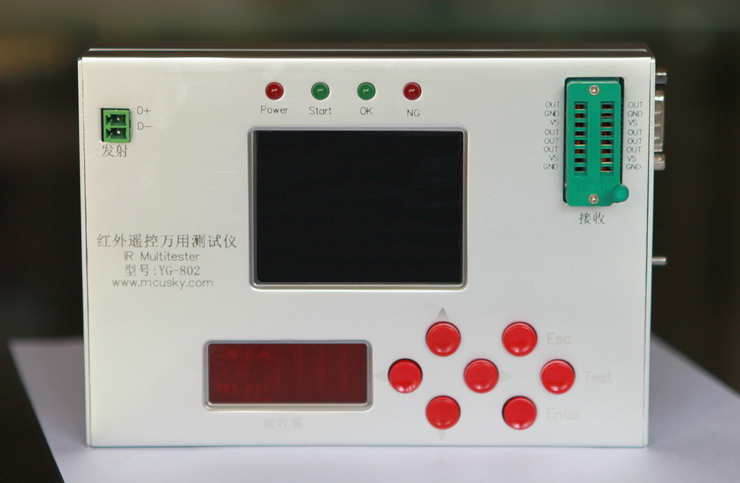

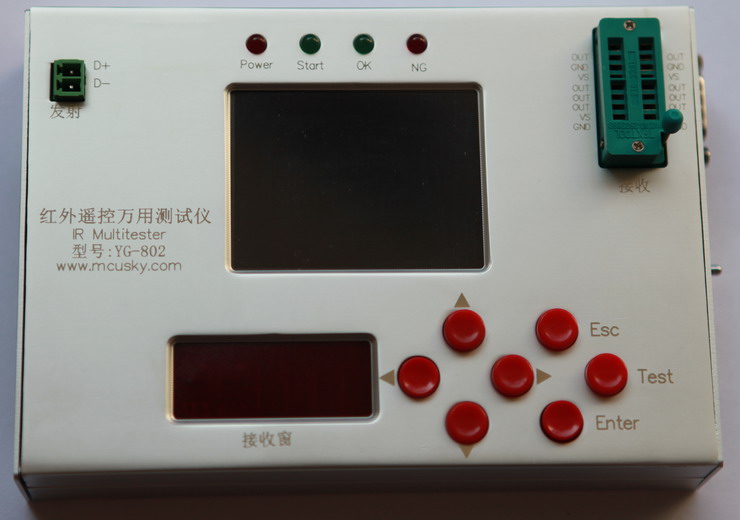

    仪器名称：红外接收头测试仪

    配套软件1：红外接收头测试仪2013-专业版

    采样设备：标配 YG-802S（USB2.0接口）

    其它配件：电源适配器，USB通信线，软件光盘，发射头，接线插头。

【硬件】

1、 硬件：32位处理器，12位ADC，320 X 240 彩色TFT屏，电阻式触摸屏。

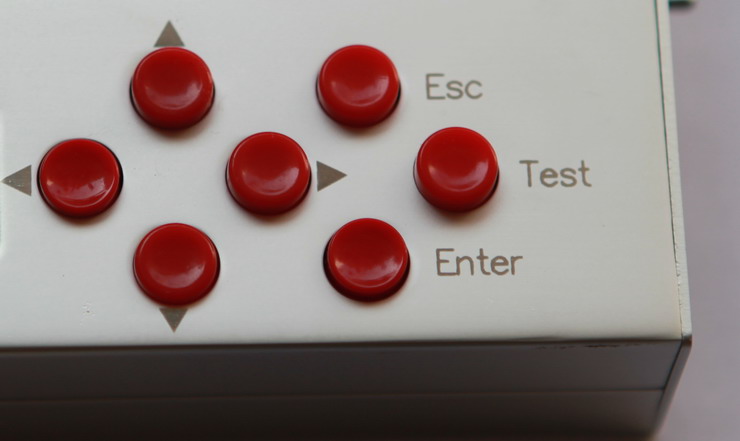

2、 支持按键，触摸操作。

3、 程控电压源，程控红外发射信号源，自动量程电流测量电路。

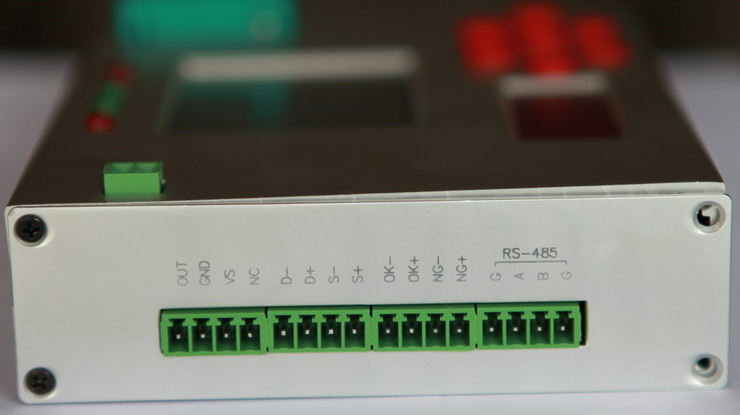

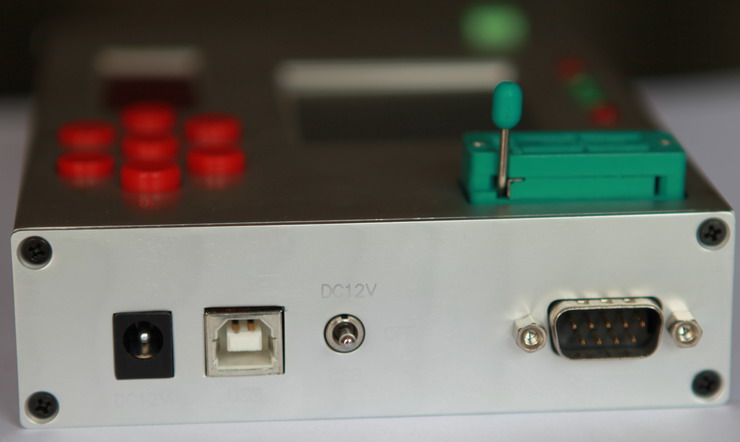

4、 接口：USB接口、485/RS-232通信接口、外部控制接口。

5、 支持发射管、接收头外部连线。

6、 PC软件功能：接收头测试管理软件 。

7、 可连接电脑或独立使用，可随身携带，便携应用。

8、 供电：外接DC 7.5V-12V或USB供电，内置DC-DC升压、降压电路。

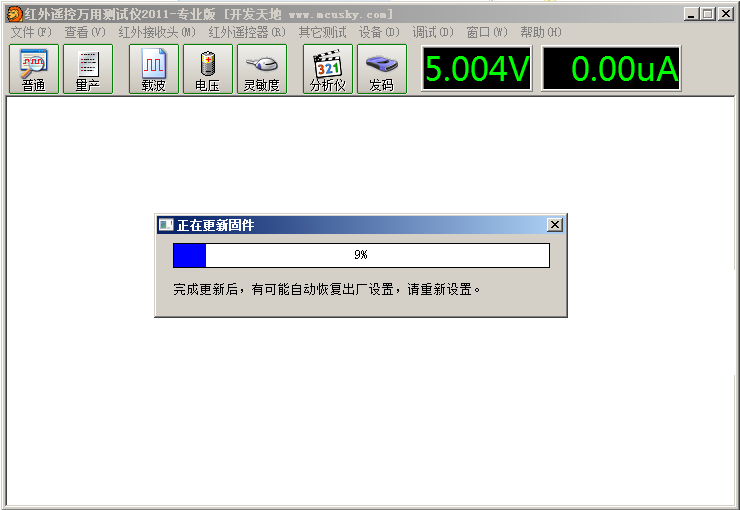

9、 升级：设备固件（软件）在线升级，功能无限延申，解决您的后顾之忧。

10、 模块化设计，可以很方便地更换各个零部件。

12、 外壳：二次氧化铝质外壳。

13、 体积：163 * 115 * 33 mm。

14、 重量：550g。

15、 功耗：空载：250mA，满载（输出100mA）：550mA

【红外接收头检测仪】

1、 程控电压源: 1.0V - 6.0V。

2、 电流量程: 0 - 100.0mA，自动量程切换，可以测出0.1uA的电流。

3、 发射电流峰值: 0.01mA - 200mA。

4、 发射占空比: 10% - 90%。

5、 发射载波: 0 - 100KHz。

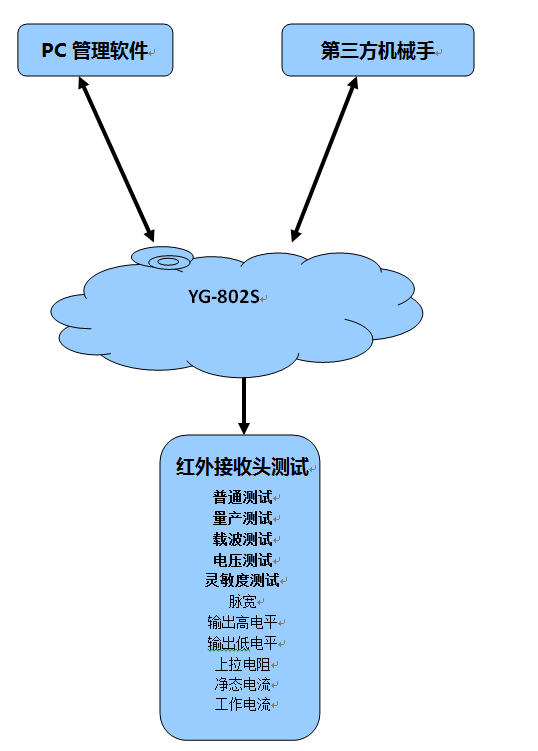

6、 可以检测静态电流、工作电流、输出高电平、低电平、内阻、脉冲误差、解码测试。

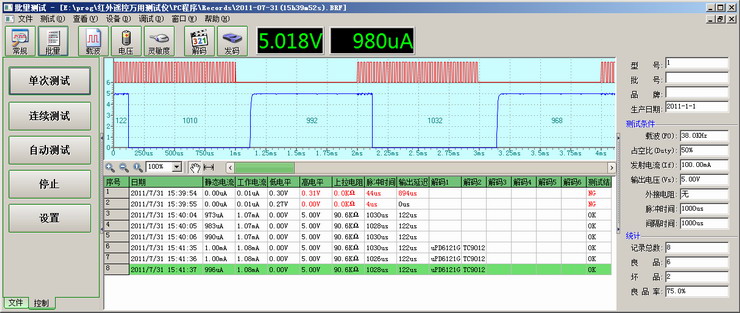

7、 支持普通测试、批量测试、载波测试（频率响应曲线）、电压测试（电压响应曲线）、灵敏度测试（灵敏度响应曲线）、输出波形分析等几种工作模式。

8、 可外部连线到安装在PCB 板上的接收头进行测试。

9、 支持机械手握手信号：Start，OK，NG， End，信号时序可以设定。

10、 可从几十种红外编码格式中选择最多6种用于测接收头的实际解码能力。

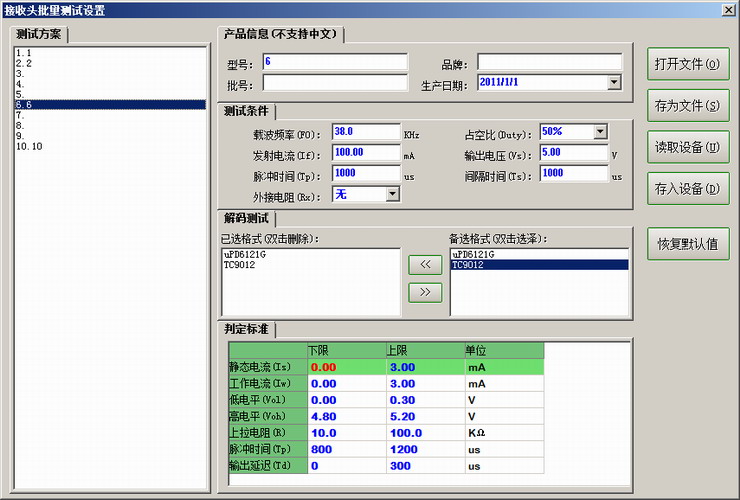

11、 量产测试：判定标准设定，连接电脑后可以保存测试记录，打印测试记录，导出到EXCEL等。

12、 预存10种量产测试方案。

【应用领域】

1、 接收头IC 芯片选型测试，红外遥控一体化接收头封装厂家，量产测试，质量分析。

2、 红外接收头IC设计公司，IC供应商等。

3、 使用到红外接收头的厂家用于来料检验。
