半自动智能生化分析仪

类别：开发案例

[简介]
    半自动智能生化分析仪能简便快捷的为患者的诊断和治疗提供准确的临床分析，该仪器具有的自动功能，可以分析血清及尿样中的钠离子、钾离子、钙离子、氯离子、锂离了、PH值。本机采用当代新工艺，以离子选择性电极测量经流样品。校准可自动进行，亦可在需要时人工操作。
[仪器用途]
    许多医疗处理和疾病状态导致患者体内电解质短期内失去平衡，故经常检测患者体内的电解质水平对患者的治疗很有必要。利尿剂可用来治疗高血压，它可导致身体排出高浓度的尿钾，而体内钾水平的失衡可影响神经系统和肌肉系统的兴奋性。影响体内钠离子浓度的药物包括：所有的利尿剂，氯磺丙脲，抗利尿激素，抗高血压药和皮质类固醇；钠的平衡常数与脱水和水肿有关；氯离子是血浆中最丰富的阴离子，通常和钠、钾离子一起被测量。人体内的钙通常以离子钙的形式存在，离子钙是人体钙的生理活性形式，骨髓的形成和吸收、神经传导、肌肉活性和许多酶的活性都与钙的活度有关，能反映病人的临床症状与钙代谢的关系。

[硬件特点]
    采用三星ARM7处理器S3C44B0X，2MB FLASH，8M SDRAM，该处理器属32位处理，资源丰富，速度快（60MHz），程序量大，很适合这种医疗设备。
    显示屏为320*240蓝底单色STN屏，S3C44B0X有LCD驱动接口，可以直接驱动LCD，用了一颗MC34063产生-20V电压供给LCD模块。相关资料下载
    由于信号范围很大，且需要很高的分辩率，S3C44B0X本身带的10位A/D转换器精度不够，我们另外选了一颗4位3/4的双积分式A/D芯片ICL7135，达到16位的精度。
    仪器上有一个蠕动泵用于抽取试剂，一个四通阀用于选取不同的试剂，都用了步进电机，我们采用L298作为电机驱动，步序信号由处理器直接产生。
    采用TP UP-AT微型面板式打印机，扩展并口连接。相关资料下载
    由于传感器信号非常弱，我们用了TLC2652高精度斩波稳零运算放大器作为前端放大器，并对线路板做了屏蔽处理。
    采用可控硅A336和光耦MOC3041作为试剂加热控制电路。
    采用AT24C256存储测量记录。
    采用CS4334作为语音D/A输出，与S3C44B0X用I2S总线连接，LM386作功率放大器。

[软件特点]
    考虑到系统的任务比较多,我们采用了uCOS操作系统。
    涉及到图形编程，汉字库，打印机驱动，步进电机驱动，测量方法算法。
[主板PCB图]

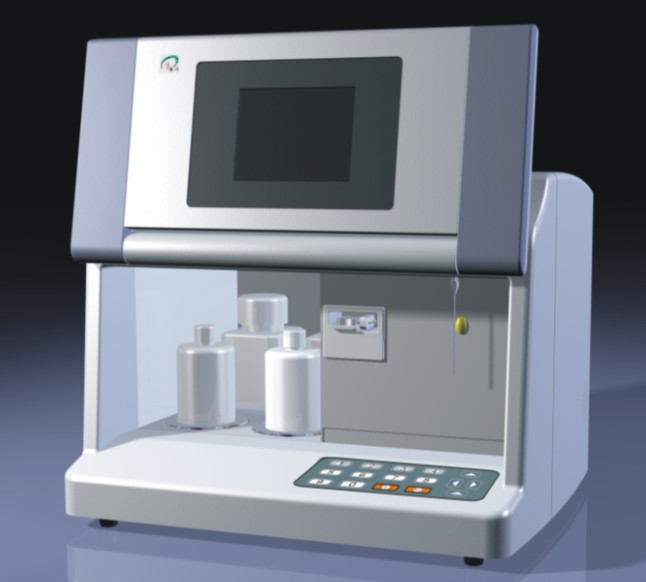

[样机]

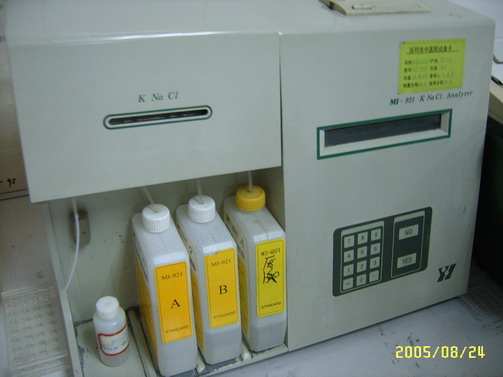

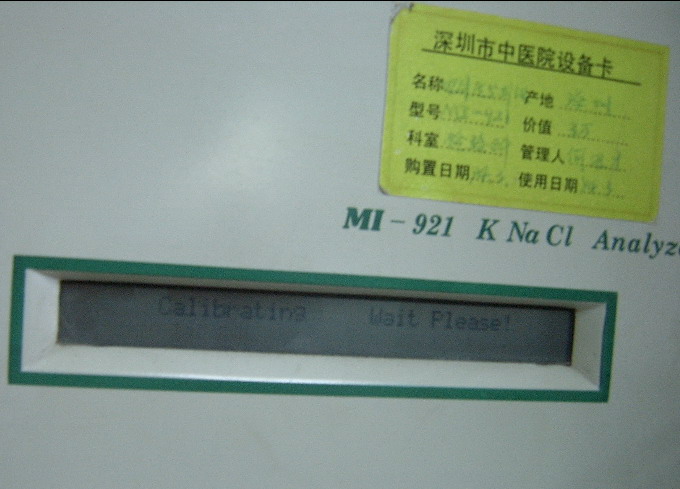

某国外同类仪器的操作流程
