USB D12 SMART 开发套件
YG-USBD12A、YG-USBD12B

全套售价:220元,含邮费,免费技术支持。

关键词:USB开发板,USB开发套件,D12开发板,D12开发套件,USB移动硬盘,D12源代码

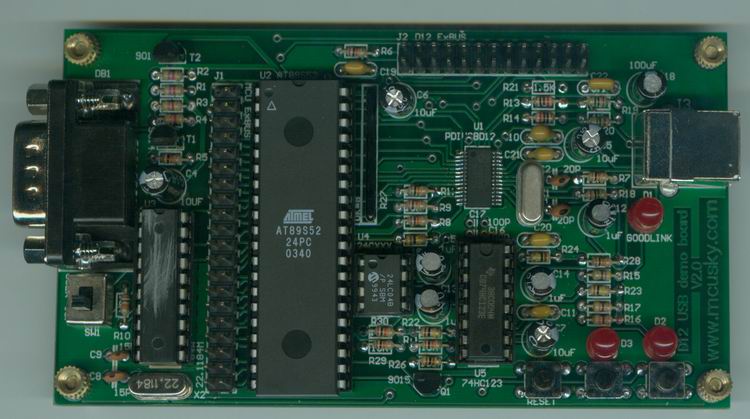

YG-USBD12B正面视图(点击放大)

[简介]
     这是一款新出的USB开发套件,针对D12芯片。实现PHILIPS的开发套件类似的功能。在学习开发包中包括了板卡、板卡原理图、控制CPU(AT89S52)的C语言源程序、驱动程序的源程序、测试程序的源程序等,是USB新手的好帮手。开发过USB的人都深有体会,USB的Firmware(也就是控制CPU的源程序)和驱动程序的编写是阻碍新手入门的主要障碍。而该套件包括了Firmware和驱动程序的源代码,只要您能看懂这些源代码(C语言编写的),您就可以轻而易举地进入USB开发地大门。在做自己的USB设备时,您无需从底层写代码了,只需要在我们提供给您地程序上稍加改动,就会轻而易举地完成您自己的开发项目。USB D12 SMART开发套件是一套将让您知道Philips 的PDISUBD12 或D12 所有潜能的套件,通过这个套件我们能够了解到它是如何工作的,与此同时我们还可以进一步知道如何将现有的器件转换成USB 器件,此套件包括了D12 SMART 板测试应用程序或applet USB 驱动器还有一些固件例子的源代码。
    这个套件的简单设计的目的在于揭示USB 器件的最显著的特点,它包括D12 和与D12 接口的微控制器89S52,Philips 的PDIUSBD12 实现了所有USB 器件的功能,它有能与微控制器接口的8 位并行数据总线,微控制器是8051 家族中的一员,固件完成所有的USB列举事实,D12 中断服务掉电和信号恢复接口,虽然D12 具有DMA 功能但是为了简单起见在这块板中没有加入此项功能,一个类似的评估板USBEPP 就在板内做成了DMA 功能,应用附带的applet,您能够在3 种模式下操作此套件,打印扫描和循环返回模式,使用打印和扫描模式允许您利用评估板仿真打印机或扫描仪环境循环返回模式指示从主系统发送和接收一个大的数据包时数据的完整性。
        D12 是基于微处理器的能为您节省成本的高性能的USB接口器件,它能够提供DMA 数据传输方式,这个套件能让您彻底地评估此器件的性能和特点并且快速的让您打好基础,比如如何将您已经存在的非USB 器件例如数码相机海量存贮器以及扫描仪等转换成USB器件。

[便件资源]
    CPU AT89S52。
    USB接口PDIUSBD12。
    ISP在线编程器ISP51,YG-USBD12B支持ISP,不用仿真器和烧录器就可以进行USB开发了,注:YG-USBD12A不支持ISP。
    4Kbits EEPROM 24C04。
    1个异步串口,方便调试程序,调试信息可通过RS-232接口送往电脑显示。
    USB挂起/恢复电路。
    3只LED指示灯、2只按键。
    引出了CPU和D12的引脚,方便扩展应用。

[赠送软件和资料]
    《PDIUSBD12 SMART 套件用户指南》
    《PDIUSBD12 常见问题解答》
    《PDIUSBD12 固件编程指南》
    《PDIUSBD12带并行总线的USB接口器件》
    《PDIUSBD12在DMA模式下的应用》
    《USB_SMART_BOARD问题精华集》
    测试程序源代码,包括PC机和C51的。
    驱动程序源代码。
    USB调试工具。

[配件清单]
    YG-USBD12A或YG-USBD12B  USB开发板 1台。
    USB通讯线 1 条。
    产品光盘 1 张

 [市面上D12 USB开发板对比]

对比项目 YG-USBD12A YG-USBD12B PHILIPS D12 SMART 其它D12 SMART
在线编程
RS-232接口
板载24C04实验
制造工艺 插件,品质优 插件,品质优 贴片,品质优 贴片,劣质
售价 180元 200元 280元 180元

注:A型板只是比B型少一个ISP编程芯片,其它一样。

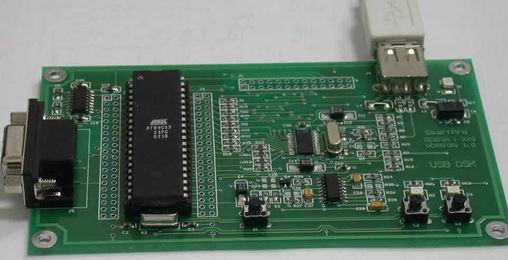

[劣质的D12开发板(下图)]
    焊接工艺、元器件布局很差。
    偷工减料,缺少双排插针、四角铜柱。
    USB插口使用不当,应该用方口的客户端插口。
