数码录音笔

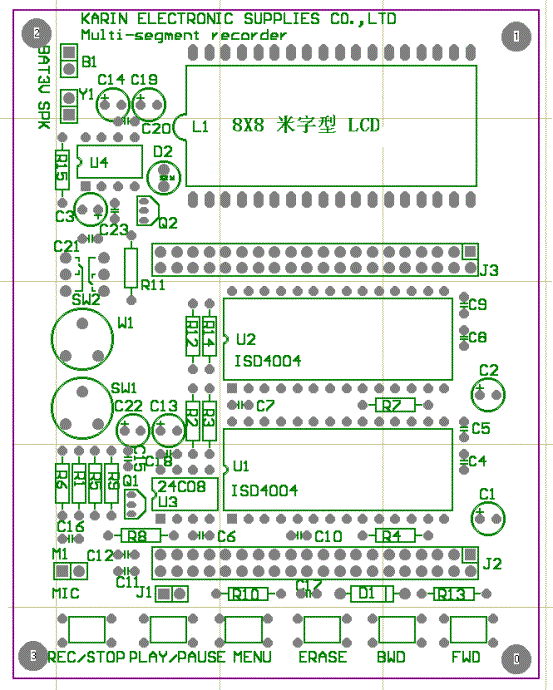

一、数码录音笔DEMO板如下图：


*设置：J1 CLOSE：32分钟

OPEN：16分钟





二、功能特点：

1、 录音、放音、暂停。

2、 时钟。

3、 闹钟（DEMO板无）。

4、 录/放音时间总长：32分钟（分A、B区，每区分99段）。

5、 分段录音，共计2*99段，每一段录音时间任意长度，最长16分钟。

6、 任意选段播放。

7、 语音擦除功能，有单段擦除、全部擦除。

8、 按键提示音。

9、 按键锁定。

10、录/放音计时。

11、掉电不丢信息。

12、电池低压提示。（DEMO板无）



三、操作方法

PLAY/PAUSE：放音/暂停键

REC/STOP ：录音/停止键

MENU ：模式选择

ERASE ：擦除键

BWD ：减1键

FWD ：加1键



1、 接好MIC，插入3V电源，LCD显示时间。


2、 录音：在显示时间的状态下，按“REC/STOP”键，进入STOP状态，显示当前段、总段数和区号。



当前段总段数区号（32分钟分A、B区）

在STOP状态下再按“REC/STOP”键，LED亮开始录音，LCD显示：



两秒后LCD显示录音时间：


分 秒

每次录音均录在最后一段。停止录音按“REC/STOP”键。

3、 放音：在显示时间的状态下，按“PLAY/PAUSE”键，进入STOP状态，显示当前段、总段数和区号。


当前段总段数 区号（32分钟分A、B区）

在STOP状态下，按“BWD”和“FWD”键调整当前段，再按“PLAY/PAUSE”键，开始放音，LCD显示：



两秒后LCD显示放音时间，停止放音按“REC/STOP”键。



分秒

在放音的过程中按“PLAY/PAUSE”键将暂停放音，再次按“PLAY/PAUSE”键继续放音。

4、 单段擦除：按一下“ERASE”键，LCD显示：



再次按下“ERASE”键擦除当前段，当前段后的信息段号减1，如：当前段显示：05/7，按“ERASE”键后第5段被擦除，6变成5（当前段），7变成6，继续按“ERASE”键擦除当前段。按“REC/STOP”键或3秒钟不按“ERASE”键回到STOP状态。

5、 全部擦除：按住“ERASE”键不放，3 秒钟后LCD显示：



再次按下“ERASE”键全部擦除。

6、时钟设置：在显示时间或STOP的状态下，按住“MENU”键不放，3秒钟后小时闪动，再按“FWD”和“BWD”调整小时（加1或减1）。再次按“MENU”键调整分和秒。按“REC/STOP”键或10秒钟不按键将退出时钟设置状态。

6、 其它显示信息：

表示没有录音信息。

表示录音内存满或者已录了99段。

*注意：以上录音、放音、单段擦除、全部擦除只在当前区内进行。

四、DEMO板技术指标

1、 工作电压：2.7V---4.5V，两节或三节电池供电。

2、 待机状态电流：20uA (显示时钟)

3、 STOP状态：300uA

4、 放音（无声音）：30mA

5、 放音（有声音）：视声音大小，最大达200mA

6、 录音：30mA

7、 声音功率：0.5W

五、其它方案

注意：以上方案开发周期1-2个月。
