空调机控制板

[简介]

一种低成本高性能的空调机方案，欢迎洽谈合作。
遥控器用MDT2005驱动28点LCD。

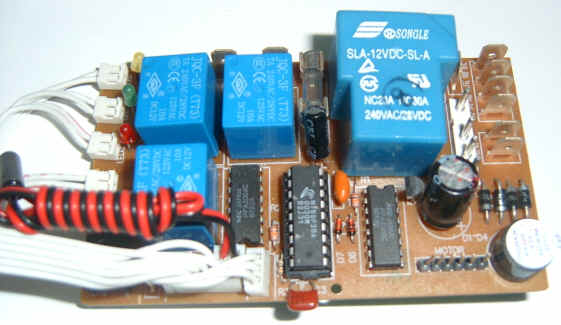

控制板原理图：控制板IC为PIC16C54、ULN2003、78L05。

功能说明
一、 主要功能
1、 运行模式：
A、 制冷；B、除湿。
2、 风速设定：
A、 强风；B、弱风。
3、 空气清新。
4、 定时功能。
5、 保护功能。
二、 风速设定
A、 强风；B、弱风。
三、 功能模式
以下采用的参数称：
设定温度：T；室内温度：TR。
1、 制冷运转
① 制冷方式下，温度设定范围为16OC~31 OC。
② TR>T+1 OC，启动压缩机；
TR<T，关闭压缩机。
③ 室内风机没有停止状态，即使压缩机停止工作，室内风机依然保持运转。
④ 制冷运转中的保护功能：
A、 防止蒸发器冻结功能：压缩机连续运行达到21分钟，压缩机停3分钟。
B、 压缩机3分钟延时启动功能：压缩机一旦关闭，3分钟之内不启动压缩机。
C、 冷凝风扇在压缩机启动之前3-4秒启动，在压缩机关闭之后3-4秒关闭。
2、 除湿运转
① 压缩机按开10分钟、停20分钟方式循环工作。不受设定温度影响。
② 压缩机保护：冷凝风扇在压缩机启动之前3-4秒启动，在压缩机关闭之后3-4秒关闭。
3、 自动
① 按制冷模式运行。
② 温度设定在23 OC
③ 风速设在强风、风摆关闭、清新空气打开。
④ 定时设定在15小时。
4、 其它功能
① 定时功能：定时时间为1-15小时，1小时为一个刻度。
② 空气清新功能：负离子发生器按开5分钟、停10分钟的方式循环运转。
四、 详细功能：
1、 上电延时10秒（没有3分钟延时）。在刚上电状态下打开空调，不管任何情况，从打开时算起10秒之内不会开启压缩机。
2、 10秒钟检测一次温度，同时设定压缩机动作，检测温度时指示灯会有一点点闪动。
3、 每关机之后压缩机延时3 分钟：如果下次开机离上次关机时间小于3分钟，补足3分钟压机才会动作（压缩机还受设定的温度和室温的影响）。如果已足3分钟，加10秒延时。
4、 每收到一次正确的遥控指令，BEEP一声，指灯会闪一下。
5、 自动开机键按一次响两声（开关机均响两声）。
6、 在开机状态下自由控制风摆，风摆打开时，指示灯闪动。风摆关闭时如果有设定定时时间，指示灯常亮；如果定时为0（也就是常开状态）指示灯灭。
7、 在开机状态下自由控制负离子开关。
8、 遥控器在初次上电发两串指令。
9、 遥控器第次按键均发两串一样的指令，控制板只收一串，如果收到第一串则不考虑第二串。
10、 控器按开关键时屏幕会闪动。
11、 遥控器150秒没有按键自动关闭显示，只能按开关键才能打开显示（会发两串码）。
12、 关机后关闭所有继电器，风速处于弱风档。
13、 当打开负离子时，负离子继电器并不一定马上动作，要看内部"5-10"分钟定时器的状态，如果处于5分钟的周期内则会马上开启，否则要等到5分钟周期来到时才会开启，如果是关闭负离子的指令则会马上动作。
14、 定时误差99.6%
