学习型红外遥控终端
------家电远程控制终端的完美解决方案-----
在此下载上位机软件
下载A型详细原理图
下载B型详细原理图
特点：
1、
可学习型，适应不同种类的有载波的遥控器，适应新出的电器。
2、
支持38K和40K载波的遥控器，空调遥控器均为38K载波，85%的其它家电为38K或40K载波。
3、
采用波形数据压缩存储存。
4、
存储键数：64只
（AT24C256，以下均以AT24C256来阐述）
32只
（AT24C128）
5、
每键存储代码长度：448位，满足所有空调遥控器的要求，（空调遥控码比彩电的长很多）。
6、
应用灵活，可以同时存储不同电器的遥控代码。
7、
RS-232接口或RS-485接口，可以直接与PC机相连或与带串口的单片机相连。
8、
代码波形数据可上传到PC上保存，也可以从PC机下传波形数据，以便实现更多电器的控制。
9、
我们只提供集成了解决方案的芯片，让客户把成本降到最低，目前有A型和B型两种IC。
10、
工作电压：5V。
11、
发谢距离：大于8米。
应用：
1、
智能家居系统控制。
2、
家电远程遥控。
3、
机房环境远程监控。
4、
电教系统。
5、空调停电启动器。
系统架构：
工作原理：

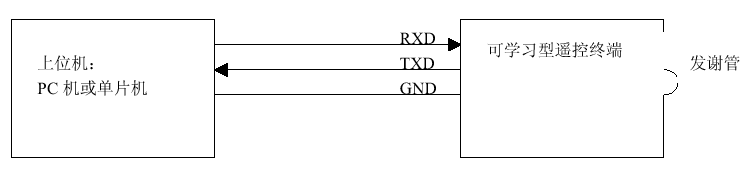

“可学习型遥控终端”（以下简称终端）采用存储遥控代码波形再发码的原理，把外挂的AT24C256分为64块，每块存放一个遥控波形，相当于64个按键，接受上位机的控制，上位机控制指令有：学习、发码、读波形、写波形4种，原理图如下图：

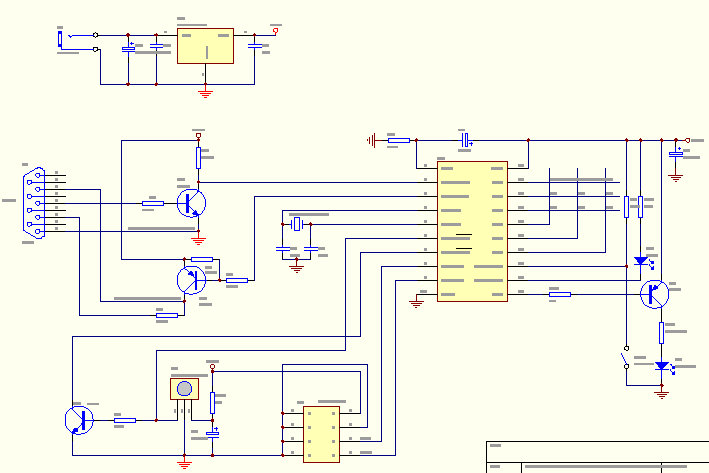

红外遥控终端--A型原理图，下载详细原理图

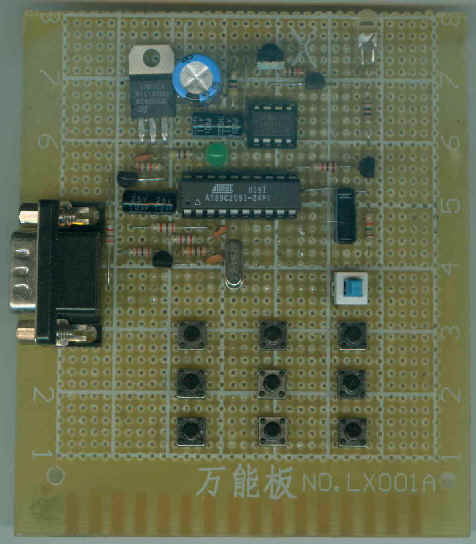

作者DIY的A型板，用户也可采用我们的样片DIY自己的评估板
A型终端特点：
1、主控单片机为AT89C2051-24PI，工作频率为22.1184MHz。
2、串行接口。
3、可挂接1片AT24C256用存储波形数据。
4、在脱机状态工作，有9只按键，只用了9个存储区；在连机状态下工作，可以使用64个存储区。
5、工作模式开关，弹起为发码模式，压下为学习模式，只有在脱机工作状态下才起作用。
6、红外接收、红外发射、状态指示、稳压电路。

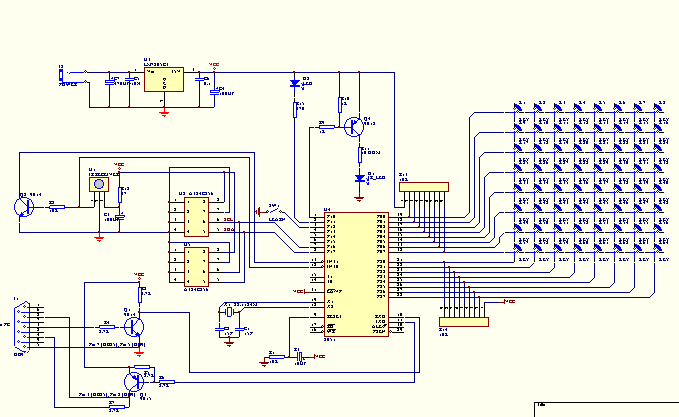

红外遥控终端--B型原理图，下载详细原理图

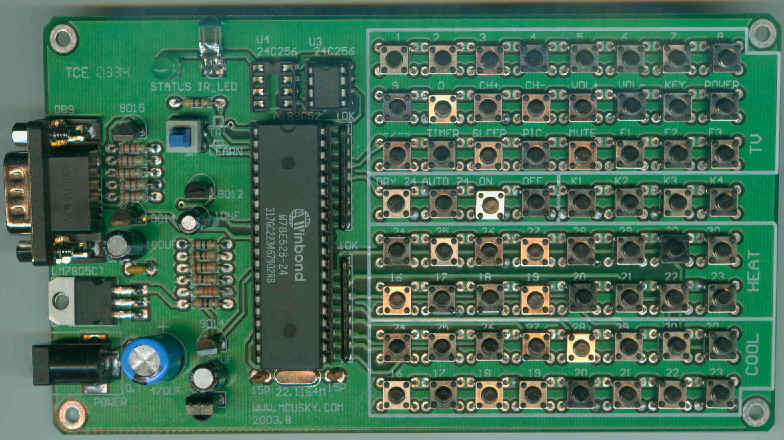

红外遥控终端--B型评估板实物照片
B型评估板特点：
1、主控单片机为W78E52B-24，工作频率为22.1184MHz。
2、串行接口。
3、1片AT24C256用存储波形数据。
4、64只按键，左下角第1键对应存储区0，左下角第2键对应存储区1，以此类推，每个键对应一个存储区。
5、工作模式开关，弹起为发码模式，压下为学习模式，只有在脱机工作状态下才起作用。
6、红外接收、红外发射、状态指示、稳压电路。
脱机工作使用说明（适用于A、B型）：
1、接好电源，压下SW1，进入学习模式，按终端上一个按键，LED亮，将被学习遥控器发射管对准接收头，距离20CM，按遥控器上的一个键，此时终端开始记录一个波形，完成后LED灭，继续下一个按键。
2、弹起SW1，处于发码状态，再按终端上某个键，终端会把刚才录入的相应按键的波形发出去，伴随LED闪烁。
连机通信协议（适用于A、B型）：
一、通信方式：RS-232，通信参数：N/8/1，波特率：9600（可改为其它波特率），指令和应答均为单字节。
二、指令格式：
1、
学习指令
格式：
D7 |
D6 |
D5 |
D4 |
D3 |
D2 |
D1 |
D0 |
0 |
0 |
x |
x |
x |
x |
x |
x |
D7-6：00---学习指令。
D5-0：xxxxxx---存储区编号（0-63）。
终端收到上位机的学习指令后进入学习状态，点亮LED，被学习遥控器对准终端的接收头，距离20CM，按下被学习的按键，终端开始记录波形，伴随LED闪亮，记录完成后波形存到相应的存储区，覆盖以前的数据，LED灭，应答字符“O”（4FH）给上位机。如果20秒钟内没有按下按键，则学习过程失败，发应答字符“E”（45H）给上位机，以前的数据被保留，如果学习过程中有错误，发应答字符“E”（45H）给上位机，以前的数据被清除，
2、
发码指令
格式：
D7 |
D6 |
D5 |
D4 |
D3 |
D2 |
D1 |
D0 |
0 |
1 |
x |
x |
x |
x |
x |
x |
D7-6：01---发码指令。
D5-0：xxxxxx---存储区编号（0-63）。
终端收到发码指令后，就把相应编号存储区的波形发射出去，发应答字符“O”（4FH）给上位机，如果波形为空或出错则发应答字符“E”（45H）给上位机。
3、
读波形指令
格式
D7 |
D6 |
D5 |
D4 |
D3 |
D2 |
D1 |
D0 |
1 |
0 |
x |
x |
x |
x |
x |
x |
D7-6：10---读波形指令。
D5-0：xxxxxx---存储区编号（0-63）。
终端收到读波形指令后，就把相应编号存储区的波形数据发给上位机（512字节），再发一个数据和校验字节。
4、
写波形指令
格式：
D7 |
D6 |
D5 |
D4 |
D3 |
D2 |
D1 |
D0 |
1 |
1 |
x |
x |
x |
x |
x |
x |
D7-6：11---写波形指令。
D5-0：xxxxxx---存储区编号（0-63）。
终端收到写波形指令后，紧接着接收波形数据（512字节）存到相应编号存储区，再接收一个数据和校验字节，如果接收成功发应答字符“O”（4FH）给上位机，否则发应答字符“E”（45H）给上位机。
应用实例：
项目：机房环境监控仪，以空调机作为温度主控系统。
方案确定：采用RS-232接口，PC机作为上位机，采用典型应用电路。
终端存储区域分配：
| 存储区编号 |
所记录的空调遥控器的状态 |
|
00 |
开机，制冷，16℃，自动风向，自动风量 |
|
01 |
开机，制冷，17℃，自动风向，自动风量 |
|
02 |
开机，制冷，18℃，自动风向，自动风量 |
|
03 |
开机，制冷，19℃，自动风向，自动风量 |
|
04 |
开机，制冷，20℃，自动风向，自动风量 |
|
05 |
开机，制冷，21℃，自动风向，自动风量 |
|
06 |
开机，制冷，22℃，自动风向，自动风量 |
|
07 |
开机，制冷，23℃，自动风向，自动风量 |
|
08 |
开机，制冷，24℃，自动风向，自动风量 |
|
09 |
开机，制冷，25℃，自动风向，自动风量 |
|
0A |
开机，制冷，26℃，自动风向，自动风量 |
|
0B |
开机，制冷，27℃，自动风向，自动风量 |
|
0C |
开机，制冷，28℃，自动风向，自动风量 |
|
0D |
开机，制冷，29℃，自动风向，自动风量 |
|
0E |
开机，制冷，30℃，自动风向，自动风量 |
|
0F |
开机，制冷，30℃，自动风向，自动风量 |
|
10 |
开机，制热，16℃，自动风向，自动风量 |
|
11 |
开机，制热，17℃，自动风向，自动风量 |
|
12 |
开机，制热，18℃，自动风向，自动风量 |
|
13 |
开机，制热，19℃，自动风向，自动风量 |
|
14 |
开机，制热，20℃，自动风向，自动风量 |
|
15 |
开机，制热，21℃，自动风向，自动风量 |
|
16 |
开机，制热，22℃，自动风向，自动风量 |
|
17 |
开机，制热，23℃，自动风向，自动风量 |
|
18 |
开机，制热，24℃，自动风向，自动风量 |
|
19 |
开机，制热，25℃，自动风向，自动风量 |
|
1A |
开机，制热，26℃，自动风向，自动风量 |
|
1B |
开机，制热，27℃，自动风向，自动风量 |
|
1C |
开机，制热，28℃，自动风向，自动风量 |
|
1D |
开机，制热，29℃，自动风向，自动风量 |
|
1E |
开机，制热，30℃，自动风向，自动风量 |
|
1F |
开机，制热，30℃，自动风向，自动风量 |
|
20 |
开机，除湿，24℃，自动风向，自动风量 |
|
21 |
关机，制冷，24℃，自动风向，自动风量 |
空调遥控器不同于其它家电遥控器（如彩电），空调遥控器发出的编码包含当前状态的多种信息，而彩电发出的代码是一键一码，所以必需把所有可能的情况保存下来，但需要太多的存储空间，所以我们尽可能少地选取一些我们常用到的状态，首先是工作模式必须可以控制，我们只用到制冷、制热、除湿，其次温度要能够任意设定，再就是要有一个关机码就好了，其它风向、风量只用一种工作方式，比如全设为“自动”好了，如上表。
利用上位机发学习指令给终端，把这些状态一一学习保存下来就大功告成了。我们的上位机用C++写，主界面上放有34个按钮，分为四部分，第一部分是制冷键，共16个，分为16℃-30℃，第二部分是制热键，共16个，也分为16℃-30℃，第三部分只有一个键“除湿”，空调的除湿模式一般不考虑温度值，所以只有一个键，再就是关机键，也只有一个键。34个键分别对应于终端上的一个区块，另外还有一个复选框，用于选择“学习”还是“发码”状态。
供货情况：
1、评估套件：包括B型评估板、通信电缆、电源适配器、PC机软件，含邮递费。
2、样片：A型（烧录好程序的AT89C2051），B型（烧录好程序的W78E52）。
3、可按客户要求批量定制。
以上价格请来信联系。
