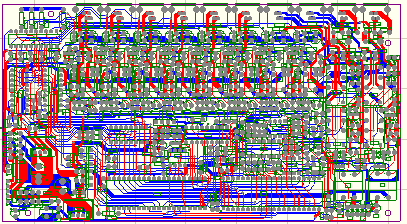

全套售价：1200元，含邮费，免费技术支持，包括完整C51软件源代码、PCB图、原理图、样机等
多路开关资料下载：m22100.pdf
mt8814.pdf
原理图下载：tel.pdf

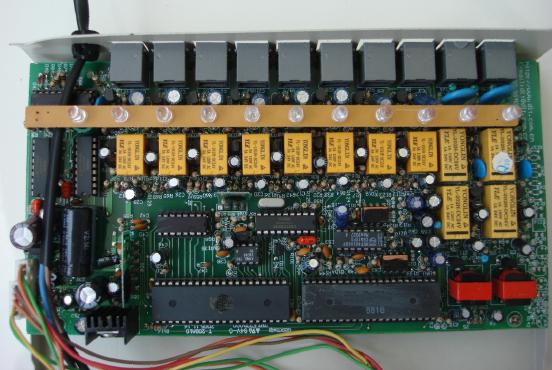

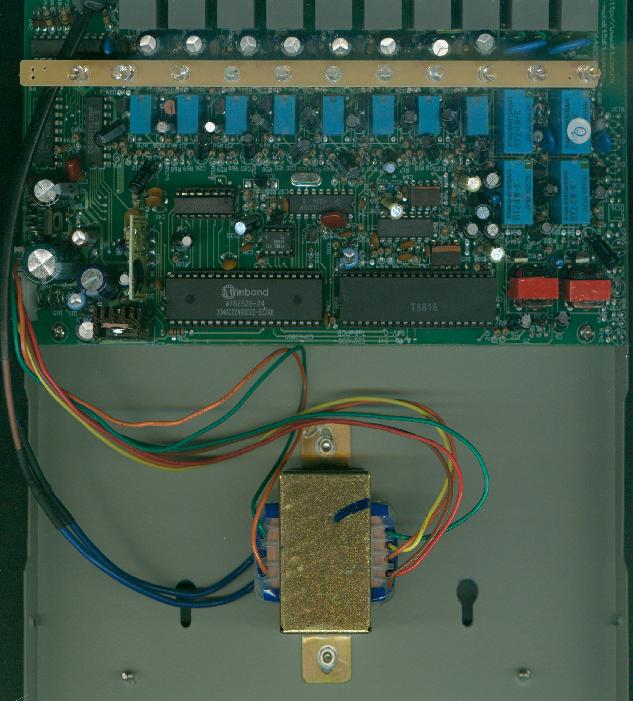

这是一个成熟量产的产品，是站长99年用C51开发的一个产品，可以应
用于小型办公、智能家居、远程控制等，现在我们提供全部资料，让用户可以学习到一个产品完整的工作原理，提供样机，接上仿真器可以调试我们的代码了，Keil
C51开发环境，可以学习到电话信令系统原理、DTMF解码、程序轮询多任务工作原理、振铃检测方法、交换原理、录音/放音、各种摘机挂机信号检测方法、振铃信号产生、忙音信号产生方法等，甚至直接把它做成一个产品,也很适合在校大学生做为毕业设计的课题。
可接2条外线、8台分机，多台分机同时打内线或外线通话互不干扰，分机可接传真机、MODEM等其它电讯产品。有电脑值班和人工值班两种值班方式，在电脑值班下有外线打入时，先播放预先录制的语音，外方可直拔分机号码呼叫该分机，实现全自动操作，提高效率、节省开支。具有以下特点：
智能全自动电脑控制。
直拨外线，外线可接1条或2条，自动识别，不接外线时可作内部通话使用。
代拨外线。
呼出号码管理，长途号码、特别号码管理。
呼出密码管理，可以使用密码开锁打受限制的号码。
多次转接。
代接。
多部话机同时使用、互不干扰。
电脑值班和人工值班。
打外线通话时间管理，可设0-99分钟。
所有功能通过1号分机设置。
完善的信令系统，拨号音、忙音、错误音、证实音、音乐等。
简明使用方法
打出：直拨对方号码（801~808）
内部通话：先拨"*"，再拨分机号码内外线可以同时通话，互不干扰，数码录音可将用户称或号码录入交换机。
一、 概述
2拖8小型程控交换机能将一条电话线扩展成8个分机，允许多台分机同时使用而互不干扰。通话质量不受外线距离限制，不管接入多少分机都不会电信局造成任何影响。分机可以是电话机、传真机、答录机和电脑等任何电讯产品，分机本身固有的功能依然有效。
2拖8小型程控交换机提供电脑和人工两种值班方式，在电脑值班方式您可将自己的电话、姓名或单位名称录入交换机（数码录音型号才具有此功能），提示外方，达到树立公司形象，提高办事效率，节省人员开支等目的。该机具有先进的抗干扰、抗雷电和防盗打性能，电源适应范围可达160V至242V，适应恶劣环境。精美超薄设计，配合各种工作状态指示灯，令其典雅高贵、傲视同群。
2拖8小型程控交换机所有集成电路均由美国、日本和加拿大等著名芯片厂商提供，所有元件都有国际认证，该机数据在停电子表100年后依然能完整保存。先进的设计，严格的生产管理，完善的售后服务，定能让您满意使用多路通产品。
多路通交换机功能强大、性能优异、使用简便，是单位和家庭最理想的电话扩容设备。
二、功能
打出：
2.1.1直拨外线
打外线电话时，直拨对方号码即可，也可按重拨。因此，用户感觉不到使用的是分机，亦用不着提醒别人先拨某一个号码（一般总机都要先拨"0"或"9"才能接通外线）。
2.1.2代拨外线
某分机拨通外线后可以呼叫另一分机与外线通话，特别适合业务繁忙的厂长经理让秘书代拨外线电话，所以又叫秘书电话。
2.1.3呼叫号码管理
指对方分机打出号码进行限制管理，本系统设有三级呼出限制、呼出字头限制和特许拨号，充分满面足您对电话使用中很有必要。
2.1.4呼出时间管理
由于多台分机共用一条外线，有必要对分机占用外丝的时间进行管理，以便降低话费，
提高工作效率，养成长话短说的节俭好习惯。
2.1.5强插
801分机任何时候均可强行进入外线，以便重要人物抢占外线，亦可监听其它分机有通话内容，特别适合厂长、经理使用。
打入：
2.2.1自动值班
您可将自己的姓名、电话号码、公司名称录入交换机，提示外方打基础入时拨入某一分机号码，或作其它简短留言转告，实现自动通信管理。
例如：录入"您好，开发天地，请拨分机号码，总机801，传真808"，外打入时，交换机会将以上录音告诉对方，由对方拨入需要的分机，毋须专人值班.
再如：录入"您好，开发天地，现已下班，急事请拨"1392222635"，下班时间如有电话打入，则可自动通知对方转拨另一个联系电话，灵活使用，收益无穷。
注：A型固化了不可更改电脑话务员"请拨分机号、查号请拨零"。B型 带自录音话务员。
2.2.3免打扰
人工值班方式下，外电打入时允许任意分机响铃与否，设置免打扰功能后该分机不响铃，除非转接或内部呼叫，这样可以避免不必要的电话干扰，同时又不影响重要电话的呼入。
2.2.4多次转接、自动纠错
外电呼入后，分机转接次数不限，即使转错分机，或被转分机无人接听，还可继续通话和转接，如果输入分机号码有误，系统将不予理睬，您只需随后输入正确号码即可。
2.2.5征询转接、音乐等待
外电呼入接听后转入某一分机，主转方可先与被转方征询通话，以了解被转方是否愿意接听外电。此时外方听音乐等待。
2.2.6无人应答回铃
外电呼入再转入某分机，主转方允许在被转方摘机之前挂机，线路自动保持不会中断（此时外方听音乐），如被转方块字20秒内无人接听，电话会回铃呼叫主转分机，摘机即可以继续与外方通话或再转另外分机。
2.2.7代接
外电呼入或转接时，未响铃的分机也可以接听，而不必非要跑到响铃分机那边令接听电话更方便。
内部通话：
2.3内部通话
分机之间可相互内部通话,可多对电话同时通话而彼此互不干扰.内部通话不经电信局,故不用缴交电费。
系统功能：
241自动外线有无识别，可不接外线
交换机能自动识别有无联接外线，如有外线，分机提机可直拨外电；如无外线，分机提机听到内线拨号音，直接输入分机号码即可实现内部通话。
242可接任何通迅终端产品
任一分机均可以是电话机，传真机，留言机或电脑等。
243用户数据抗掉电
系统接受的所有用户数据不因停电而丢失，包括数码录音。
244停电直通801分机
如遇停电，801分机与外线直接相连，通讯不受影响，但802-808暂不能工作。
245完善的信号系统
本交换机提供拨号音、回铃音、错误音、忙音、证实音、音乐等多种信号音。
246无阻塞，多绳路
本交换机有多条通话绳路，可以多台分机同时正常使用，互不干扰。当分机内部通话时，另一分机照样可以打出打入外线电话。
247功能设置的批处理
系统提供快捷方便的批处理设置方法。
248远端维护功能
多路通交换机支持远端维护，即使远隔千里,本厂一样能通过电话来对交换机进行远端编程,检测和维修,使用户能得到及时有效的良好服务。
249特殊号码开放功能
任何时候任何分机均可打119，110，120，122，112等几个免费紧急电话。
三、产品结构。安装和连接

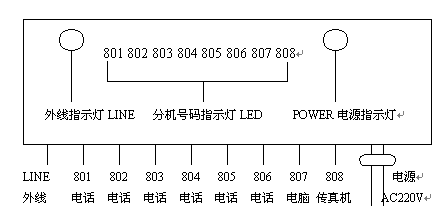

多路通交换机可挂墙、亦可台放，应安装在干燥、通风、牢固的地方，布线时尽量远离电磁干扰源（如马达、变压器、日光灯镇流器等），不要与电源线平行走线，否则极易感应到杂音。严禁露天雨淋走线，以免雷击。选用优质电话机作分机，布线要接触良好，否则会引起音质差、断线甚至无法使用等问题。参考下图连接，如无外线，则"LINE"口空着。
|
