电脑电饭煲温度曲线监测仪

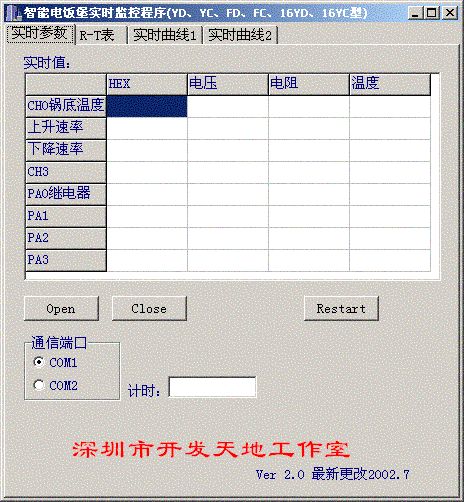

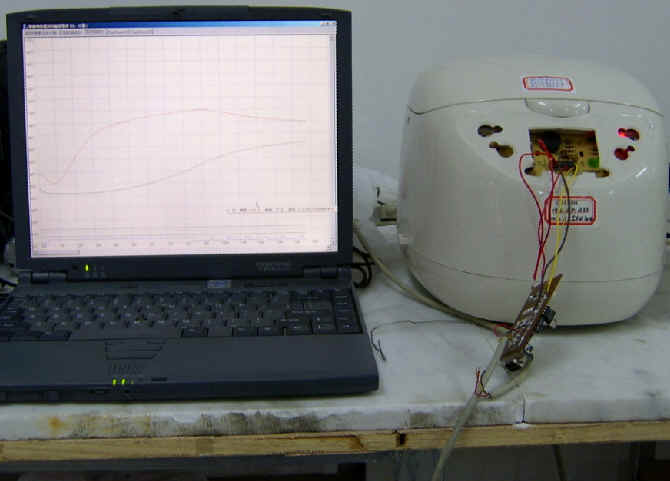

古人讲“工欲善其事，必先利其器”，《电脑电饭煲温度曲线监测仪》是一套电脑电饭煲辅助开发工具，它可以实时监测到电饭煲内温度的变化情况，以及加热与温度的关系，使我们更容易了解电饭煲在各种条件下的工作规律，这些条件包括不同的工作电压、不同的水量、不同的米量、不同品种的大米等，我们在电饭煲的单片机内写入一段监测代码，通过一个I/O口以串行格式输出温度采样的A/D值以及加热继电器的电平变化，送到电脑的RS-232接口，由软件变换为温度曲线绘制出来，在软件中可以测试温度上升速率、曲线可以保存和浏览，有效地提高研发效率和工作进度，同样的方法可以用在如电磁炉等小家电中。我们也真诚希望与各企业单位合作开发类似的工具以用在研发或生产测试中。

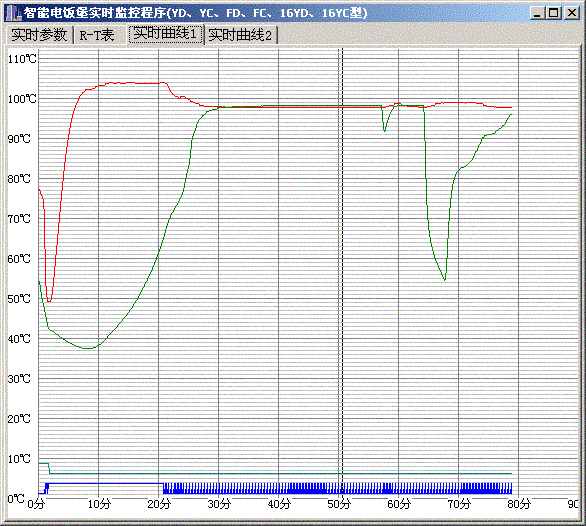

50YD1煮粥曲线图（红色为锅底温度，绿色为锅盖温度，蓝色为继电器加热动作情况）。
注：64分钟时揭开锅盖，锅盖温度下降。

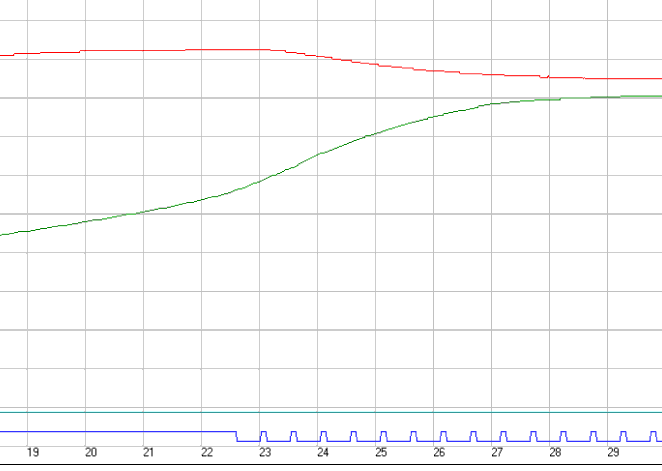

放大图
