[安全使用仪器]
与绝大多数仪器一样，本仪器属于未隔离型的仪器，也就是说仪器的地线与大地是连在一起的，所以正确使用仪器非常重要，以避免造成仪器损坏，下面列出被测电路、示波器、电脑、变电站之间的关系，产生一些 正确的测量方法和错误的测量方法，供大家在使用此类仪器时作为参考。在进行测量前首先要对被测电路有一个全面的了解，弄清楚它属于哪种类型，以便采用对应的测量方法。为了应对用户可能出现的错误用法，在仪器内部特别设计了一个保险电阻。

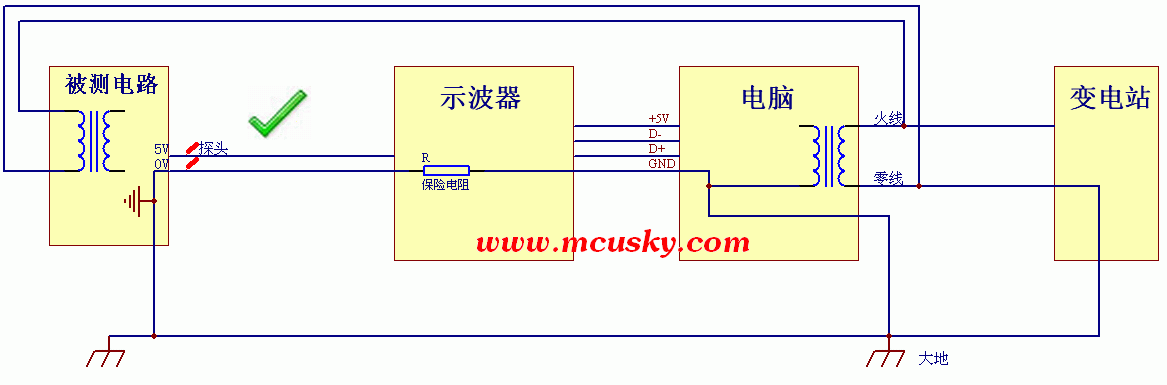

1、下图，正确用法，被测电路属于完全隔离的情况，很多有变压器隔离降压的电路、电池供电的电路均属此类。

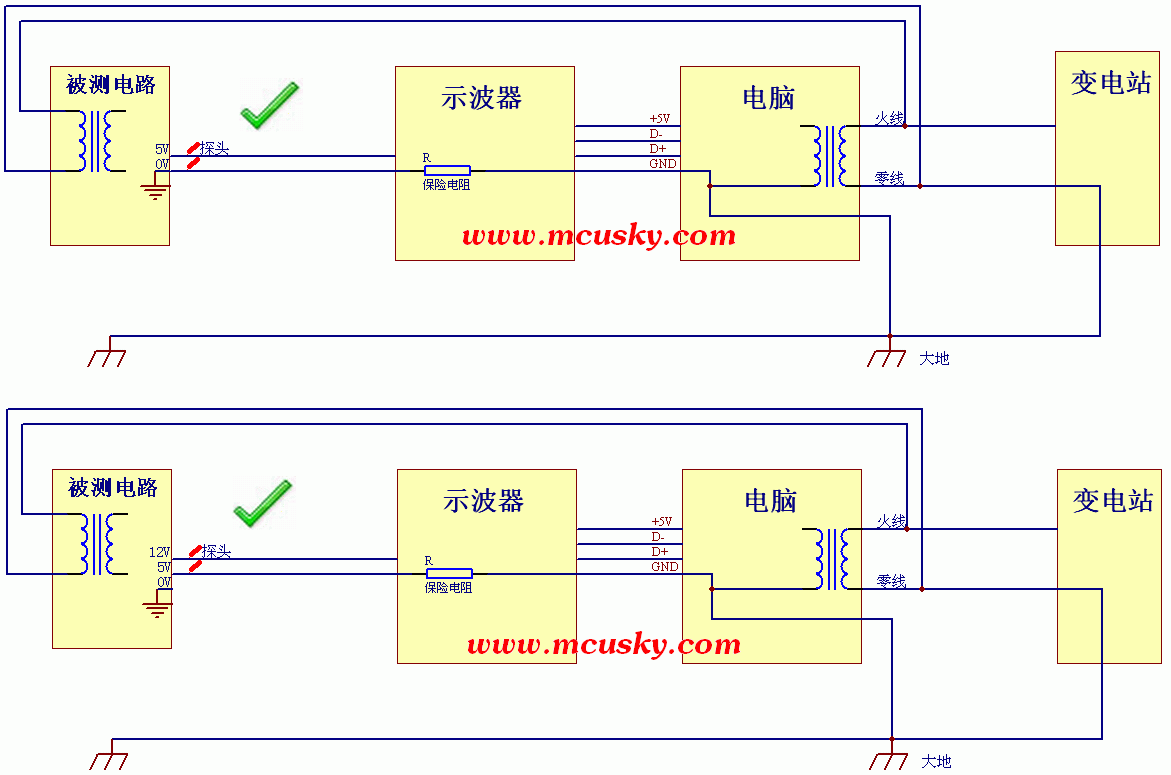

2、下图，正确用法，被测电路与示波器属于共地接法。

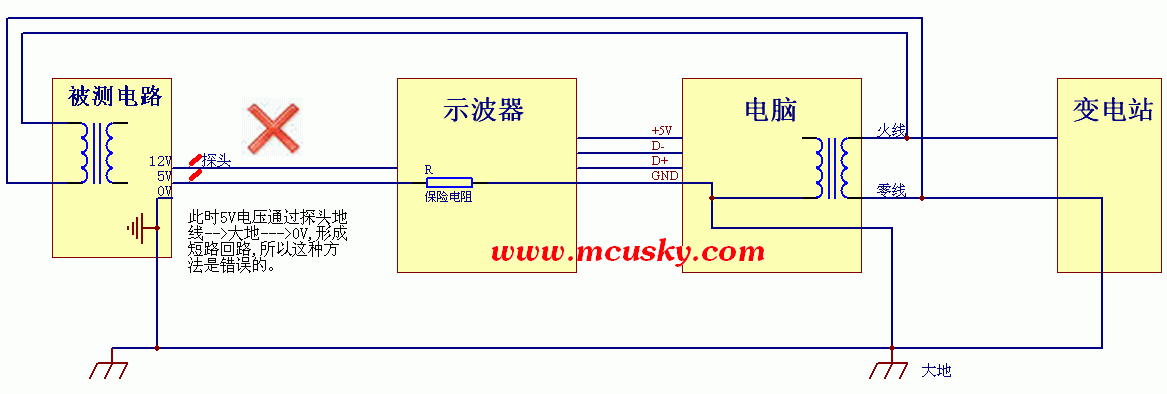

3、下图，错误用法，5V电压与地线形成回路。

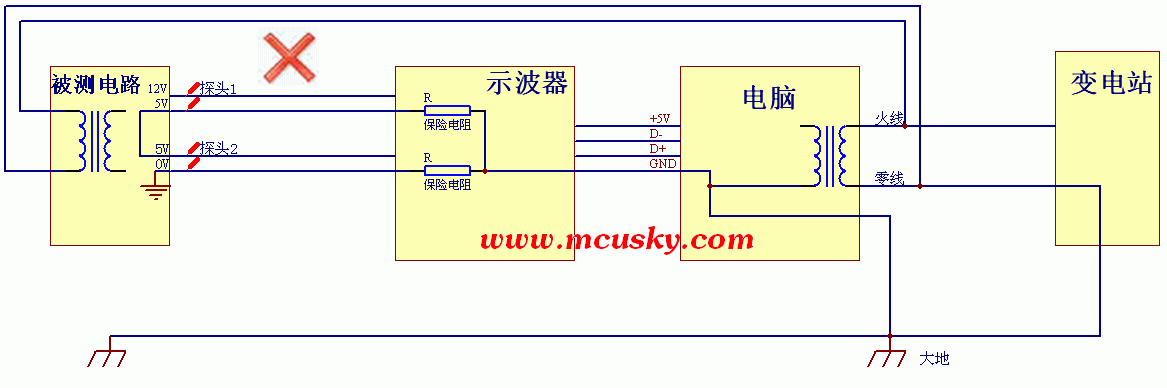

4、下图，错误用法，用探头1的地线接被测电路的5V，探头2的地线接0V，形成回路造成5V短路到地。所以说不能把探头地线接在不同电位差的测试点上。

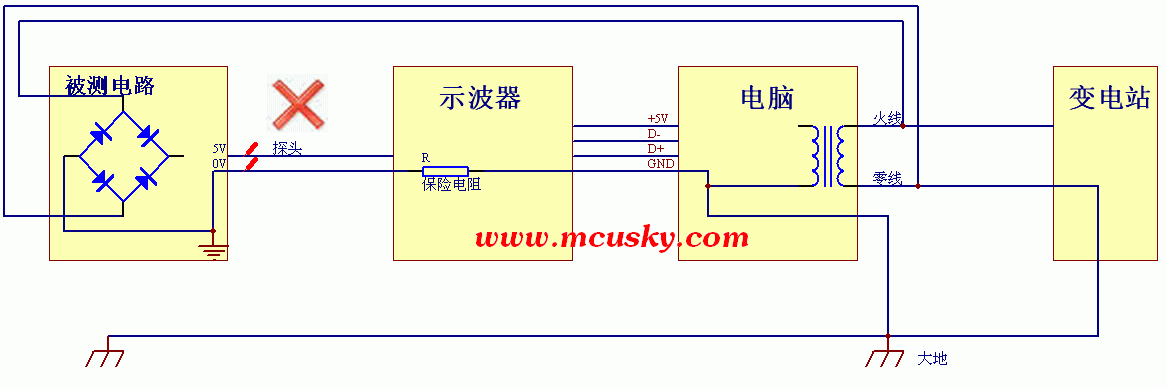

5、下图 ，错误用法，被测电路属于无变压器隔离的情况（包括直接用探头去测220V电压），造成220V电压直接进入示波器，火线与地线（0线）直接短路。电磁炉、早期的热底板电视机、各种阻容降压的产品均属此类，这种测法非常危险，千万不可这样测量！
