[注解1]

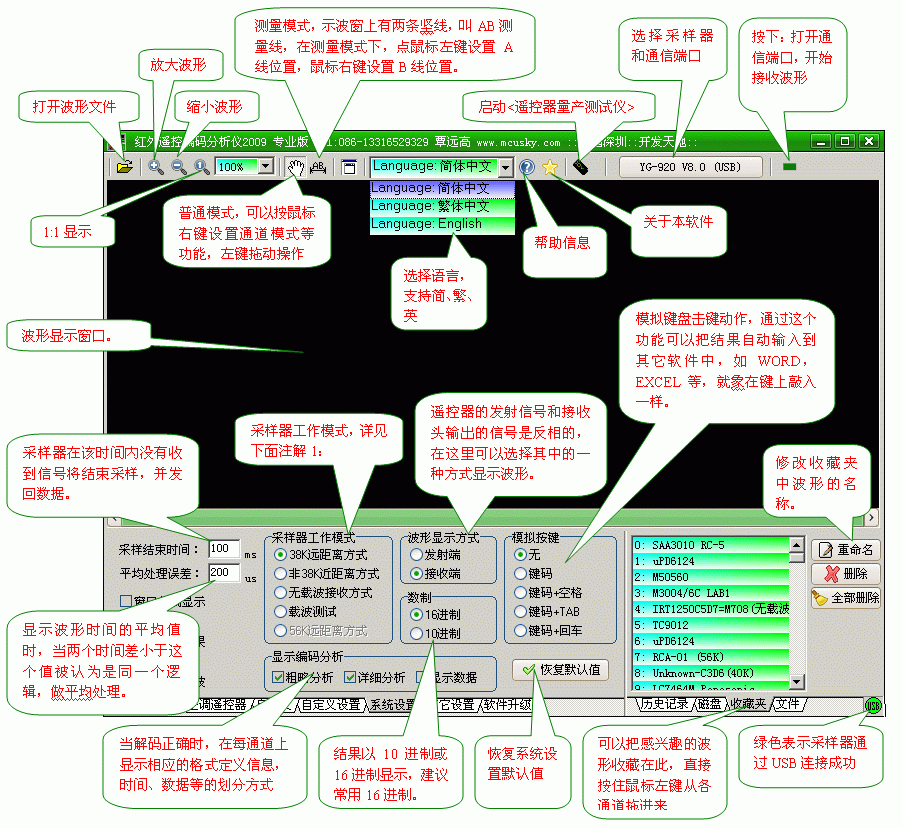

采样器有四种工作模式：
a、38K远距离方式：比较常用的一种，采用普通接收头，距离达到10米。

b、非38K近距离方式：采用红外接收管，可测20K-120K载波的遥控信号，距离<10厘米有最好的效果。也可以用该模式测38K载波的信号，具有更高的精度。

c、无载波近距离方式：用于接收无载波的遥控信号，如M708格式，距离<10厘米有最好的效果。

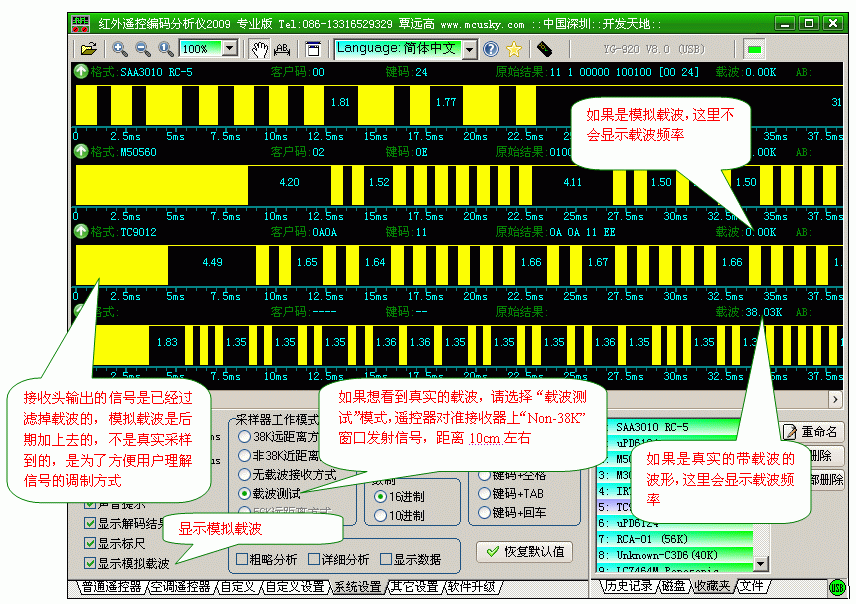

d、载波测试：对于有载波的遥控器，该模式可以读取载波波形，如下图：

[注解2]

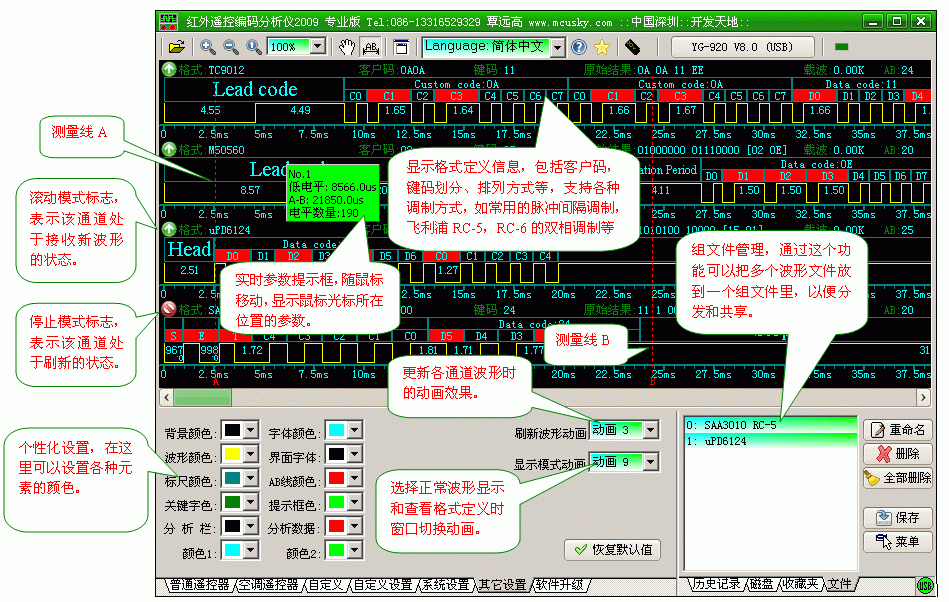

通道工作模式
停止模式：该通道停止接收任何波形
滚动模式：接收所有波形，波形在设置了滚动模式的通道滚动显示，如通道123设置了滚动模式，采样器来的信号->通道3->通道2->通道1。

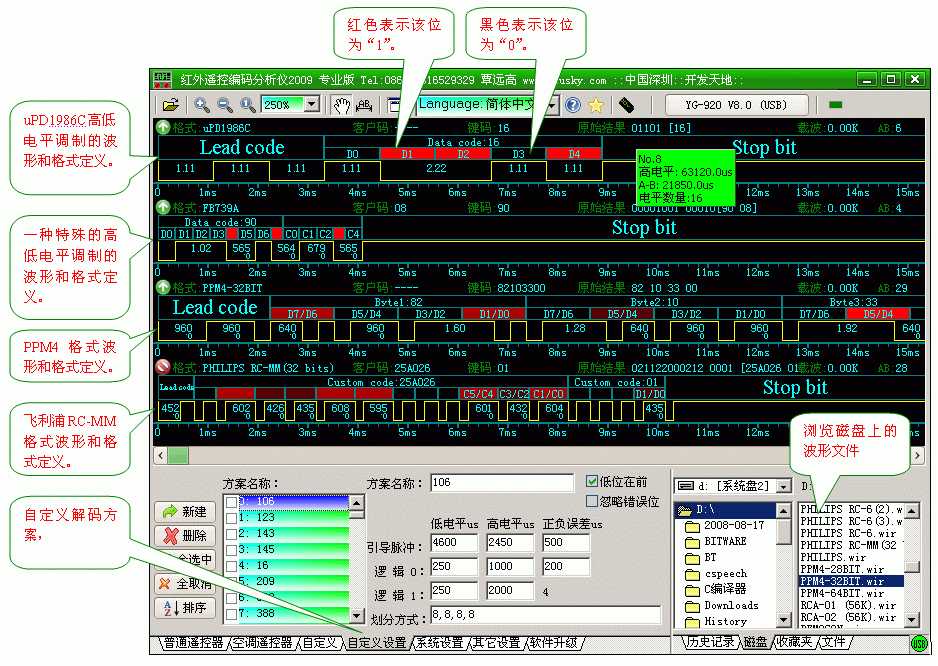

[自定义解码方案]

大部分遥控器是利用脉宽调制编码的，它们只是脉冲宽度、系统码、用户码、功能码定义方法不一样，称对这部分遥控器，自定义解码方案允许用户自己定义解码方法，以用在未知的遥控器类型上。

方案名称

取与编码类型相关的名称。

引导脉冲低电平、高电平

引导脉冲由一个低电平和一个高电平组成，低电平在前，高电平在后，单位为us，一般大于100us，不必输入单位，如设为1000us,直接输入'1000'即可。如果没有引导脉冲全部设为0。

比特0低电平、高电平

一个比特0由一个低电平和一个高电平组成，低电平在前，高电平在后，单位为us，一般大于100us，不必输入单位，如设为1000us,直接输入'1000'即可。

比特1低电平、高电平

一个逻辑1由一个低电平和一个高电平组成，低电平在前，高电平在后，单位为us。一般大于100us，不必输入单位，如设为1000us,直接输入'1000'即可。

误差范围

电平正负误差范围，如比特0低电平设为'500'，比特0高电平设为'1000'，误差范围设为'200'，当收到脉冲的低电平范围在300到700之间，高电平范围在800到1200之间，被认为是比特0。如果一个脉冲同符合逻辑0和逻辑1，则优先解成逻辑0。

划分方式

一般一串码按引导码、系统码、用户码、功能码等分开，它们各占其中的几位，显示解码结果时会将它们分开显示，如"8,8,8,8"表示某遥控器按8位系统码、8位系统反码、8位功能码、8位功能反码组成。每一项必须大于等于1，小于等于32，用分号隔开。

低位在前

遥控器先发低位还是高位。

勿略错误位

选中表示如果码串中有错误位将被勿略掉，并继续解码，不先表示不勿略错误位，如果码串中有既不符合比特0也不符合比特1的脉冲，将被认为解码失败。主要称对M50560的遥控器，它的码串中有一个分离位，既不属于0也不属于1，如果选中可以正常解码，如果不选将显示错误信息。
　

[关于载波]

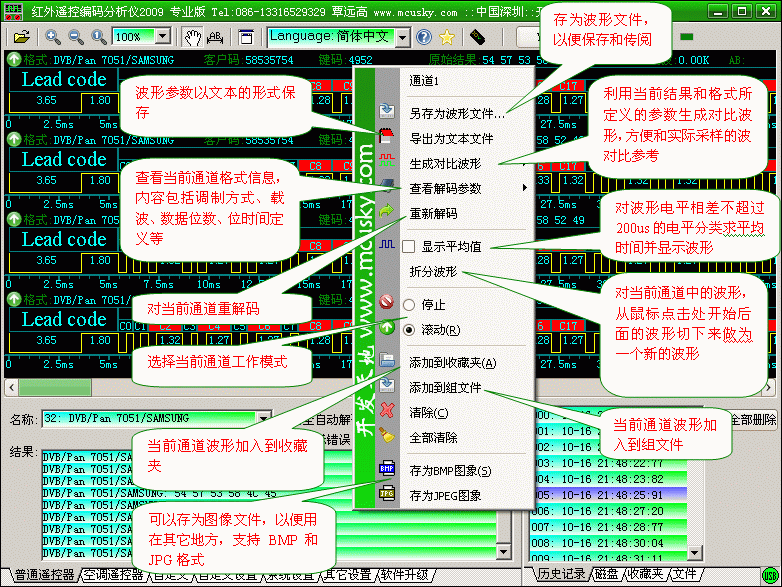

[菜单功能]

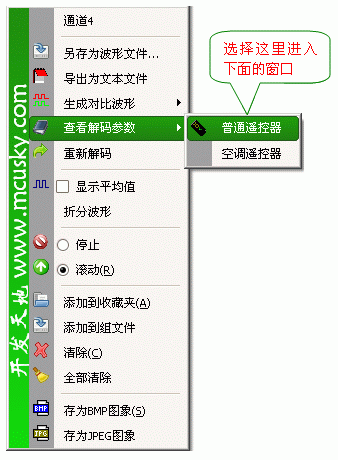

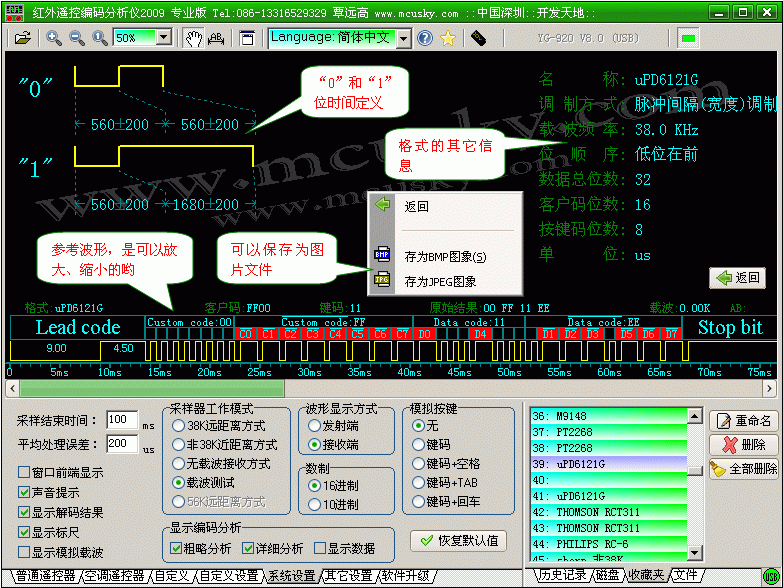

[查看解码参数]

只要是可以解码的波形,在这里就可以看到它的解码参数定义.

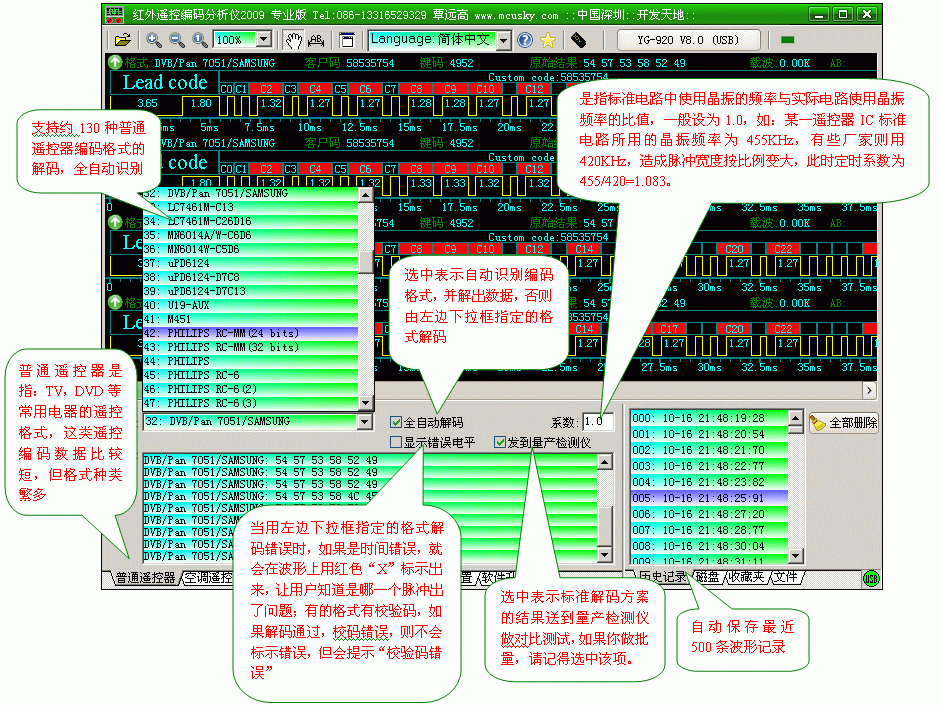

[普通遥控器解码方案]

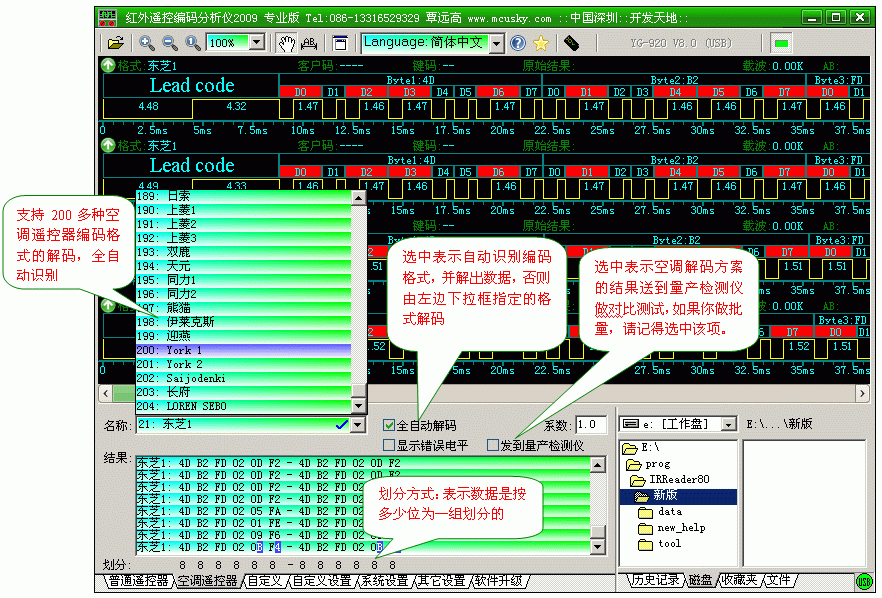

[空调遥控器解码方案]
