如何用YG-629判断原装苹果头？
作者：覃远高
www.mcusky.com
问题：
如何用YG-629判断原装苹果头？或者说原装头与第三方苹果头有什么区别？
解答：

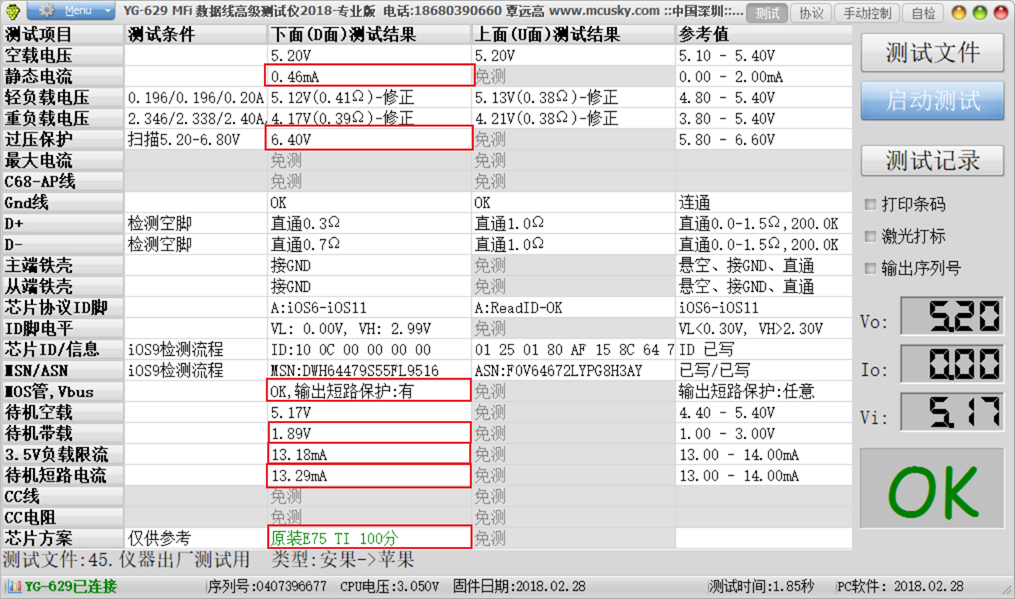

当然是用仪器对一条原装线进行测试，根据平时的测试经验，我们用红框标出原装头不同的地方，也是原装头独有的参数，下面详细说明。
1、静态电流：原装头为0.4-0.5mA，这个是由MOS管NX20P3决定的，如果这个电流不对，可以判定MOS管不是NX20P3或品质不良。
2、过压保护：原装头为6.4V左右，这个是由MOS管NX20P3决定的，如果这个值不对或没有，可以判定MOS管不是NX20P3或品质不良。
3、输出短路保护：原装头有输出短路保护，这个是由MOS管NX20P3决定的，如果没有，可以判定MOS管不是NX20P3或品质不良。
4、待机带载：原装头为1.8-2.2V，这个是由MOS管NX20P3决定的，如果没有，可以判定MOS管不是NX20P3或品质不良。
5、3.5V负载限流，原装头为12.5-14mA，这个是由MOS管NX20P3决定的，如果没有，可以判定MOS管不是NX20P3或品质不良。
6、待机短路电流，原装头为12.5-14mA，这个是由MOS管NX20P3决定的，如果没有，可以判定MOS管不是NX20P3或品质不良。
7、芯片方案：显示为原装100分，基本可以说明主控IC是原装，如果显示为山寨，说明主控IC非原装或品质不良。
总结：只要以上这几项都符合要求，就可以判定苹果头上的主控IC和MOS管是原装，注意：并不能判定其它材料（如金手指、阻容器件等）是否都为原装，因为现在除了纯原头，还有第三方厂家采用原装料或部分原装料生产的苹果头。
附：YG-629MFi数据线高级测试仪
