MFi数据线高级测试仪

型号:YG-629

史上最牛B的测试仪来了,业界权威,最准确的苹果数据线测试仪,用过的都说好

双面测试,单头测试,0-3A电流实测,D+D-漏电阻检测,原装山寨方案识别

软件及说明书下载  更新日期:2017年4月

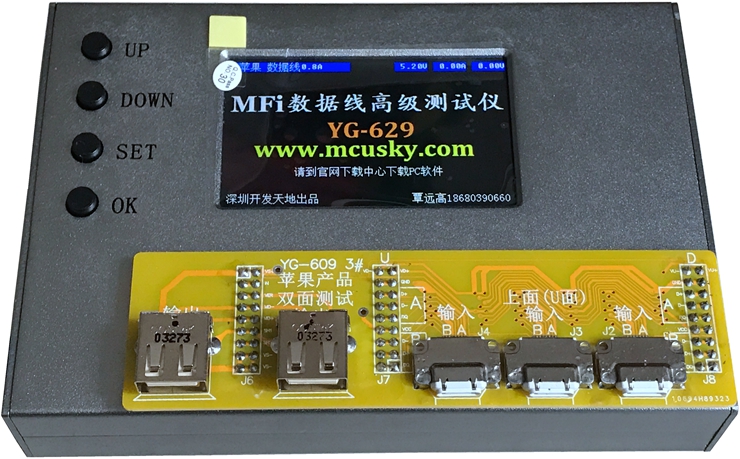

主机YG-629(转接板与YG-609共用)



关键词:手机充电器测试仪、移动电源测试仪、充电宝测试仪、移动电源背夹测试仪、车载充电器测试仪、iPhone5移动电源测试仪、iPhone5数据线测试仪、普通手机数据线测试仪

【简介

    YG-629是YG-609的升级版,专为MFi工厂设计,增加以下几项功能,前面三项正是MFi所要求的

1、静态电流测试。
2、限流。
3、短路电流。
4、通信脚低电平电压测试。
5、支持A公转Type-C 2.0线,支持1拖3数据线(Lightning、Micro、Type-C 2.0)(需要购买3合1测试板)。
6、彩色显示屏

【仪器组成】
仪器名称:MFi数据线高级测试仪

配软件:YG-629数据线综合测试仪2017-专业版

配设备:主机YG-629 + 1个纯苹果双面测试板

其它配件:12V开关电源,USB通信线,软件光盘

【特点】

采用32位ARM高速处理器设计。

支持iPhone6,iPhone5,iPad4,iPad mini,iPod nano6数据线、充电线、单头测试。

支持iOS6,iOS7,iOS8操作系统,支持MFI认证原装数据线和山寨高仿数据线、C10B、C48方案等。

负载电流可以设定0-3A,可以设为2.4A实测iPad数据线,充分保证线材指标。

准确测出D+、D-电阻,可以检测出D+、D-内置的匹配电阻大小并作出判断。

可测出D+、D-漏电阻,并根据设定范围判定结果,漏电阻过小会影响数据通信和充电速度。

由于USB座使用率很高,容易损坏,所以USB座采用分体设计,方便更换。

支持Type-C转Lightning数据线的测试(需要另外购买测试板)。

支持C68A的测试(需要另外购买测试板),C68A用于苹果外设如键盘、U盘等。

可测试出具体故障点,以便技术人员对线进行检修。

各种保护措施避免仪器使用过程中受到损坏,防静电保护,防短路保护,直接短路USB电源也不会损坏。

插入被测产品自动开始测试。

LCD中文显示屏。

同时有声音和LED指示测试结果。

设置的测试参可掉电保存。

可以连接电脑,有PC软件,实现更多功能,也可单独使用。

通过PC软件对苹果协议数据抓取。

可以在线升级,使仪器随时拥最新的功能,如果仪器有问题,可使用在线升级经松解决,不必返厂。

【应用领域

手机充电器、数据线厂商生产线量产检测用。

手机充电器、数据线经销商测试用。

维修行业。

【YG-629支持产品列表】
数据线类:
1、 原装、山寨E75、C48等数据线。
2、 苹果安卓2合1、3合1数据线(需要购买3合1测试板)。
3、 苹果安卓1拖2数据线(需要购买3合1测试板)。
4、 支持苹果、安卓、TYPE-C 1拖3数据线(需要购买3合1测试板)。
5、 安卓Micro数据线(需要购买3合1测试板)。
6、 支持Type-C 2.0数据线(需要购买3合1测试板)
7、 C to Lightning数据线(需要购买相应测试板)。
8、 C68A 、C68E 4线、5线裸线(需要购买相应测试板)。
9、 C68A 、C68E双头线(需要购买相应测试板)。
10、 山寨双头数据线(需要购买双头测试板)。
充电线类:
1、 原装、山寨E75、C48等充电线。
2、 苹果安卓2合1、3合1充电线(需要购买3合1测试板)。
3、 苹果安卓1拖2、1拖3充电线(需要购买3合1测试板)。
4、 安卓充电线(需要购买2合1测试板)。
单头类:
1、 苹果、山寨单头E75、C48、C68,(检测部分项目)。
2、 苹果、山寨单头E75、C48、C68,点测法(更多功能)。
3、 苹果、山寨单头E75、C48、C68,测试架法(全功能测试,需要定做测试架)。
4、 C100、C101(仅支持读码激光打印、打条码)

【检测项目】

检测项目

检测内容

苹果数据线

苹果充线

苹果数据头

苹果充电头

C68

空载电压

输出电压是否达标





静态电流

认证IC耗电







轻负载电压

输出电压是否达标



重负载电压

输出电压是否达标

过压保护

当线上电压过高时,苹果头是否会关闭输出





最大电流

线材能过的最大电流





C68-AP线

C683.3V输出线是否正常









Gnd线

地线连接是否正常











D+

连接方式、分压值、电阻值、漏电阻

D-

连接方式、分压值、电阻值、漏电阻

主端铁壳

悬空、接VCC、接GND、直通







从端铁壳

悬空、接VCC、接GND、直通





芯片协议DQ

通信、认证、版本、序列号

MOS

是否可正常控制、开路、短路







待机空载电压

待机电压是否正常







待机带载电压

待机带载电压是否正常







待机限流









短路电流









Type-C电阻

支持A公转TYPE-C线2.0











IC方案

检测苹果头中所用的芯片方案






    【设计指标】

    项目 指标
    工作电压 DC12-15V
    输出电压 0-12.0V可调
    输出电流 最大3.0A,可以设定限流0-3.0A
    静态电流量程 0-30mA
    被测电压量程 0-12.0V
    电子负载 0-3.0A
    D+、D-电阻量程 0-100欧
    D+、D-漏电阻量程 0-200K

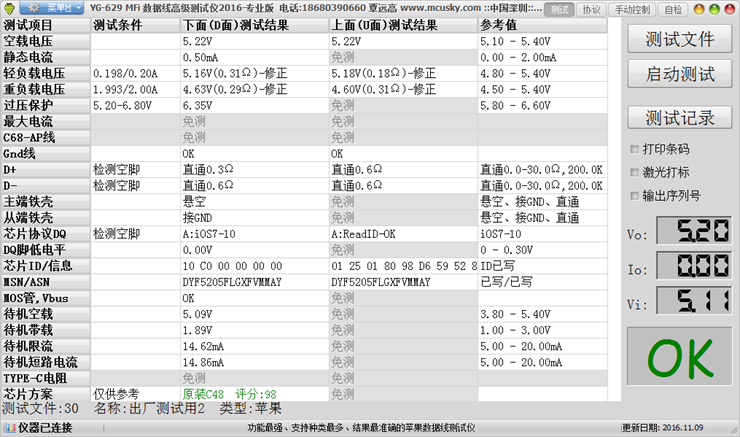

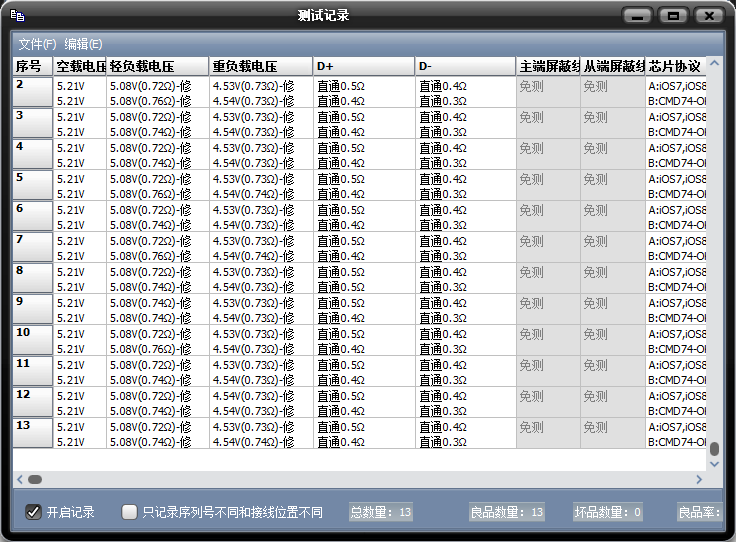

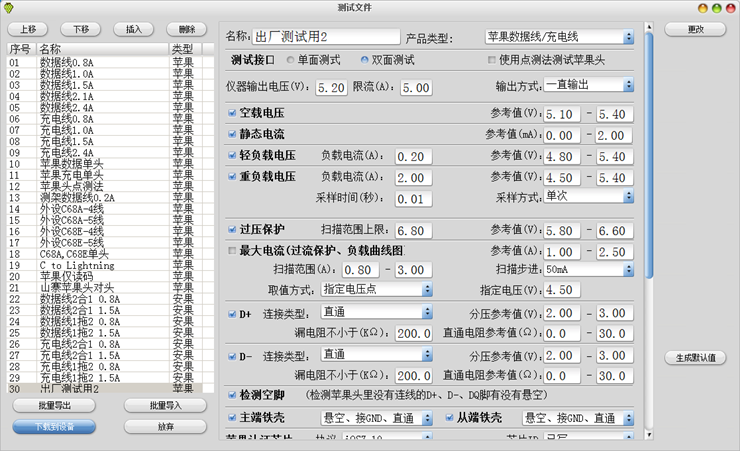

    软件界面

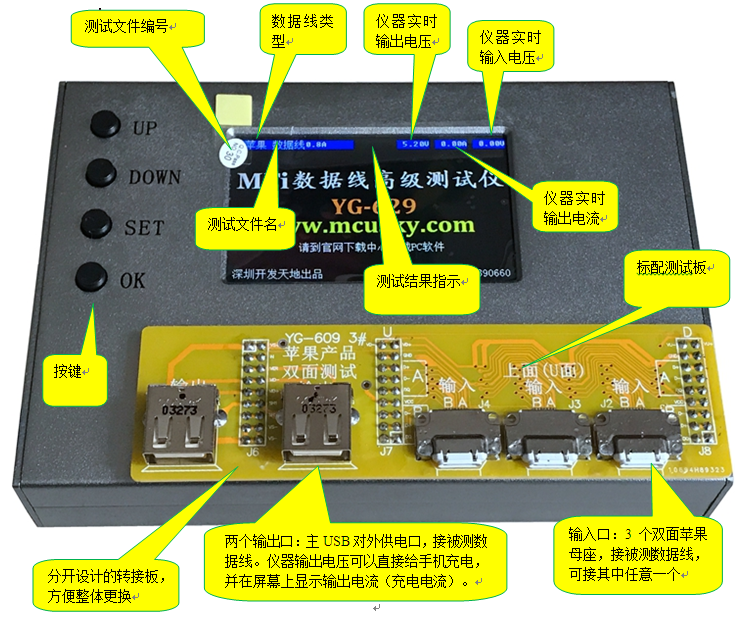

【仪器面板说明

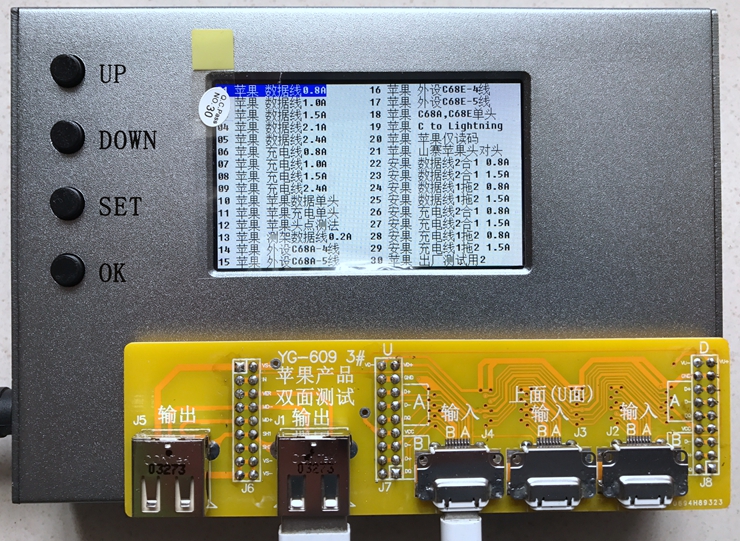

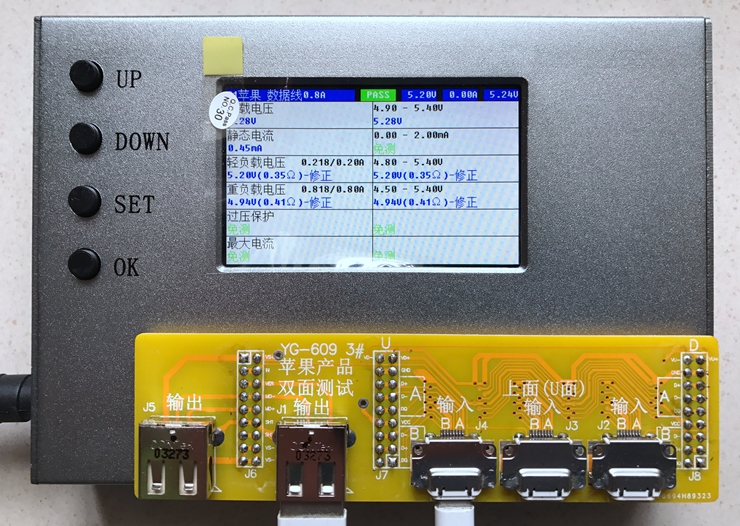

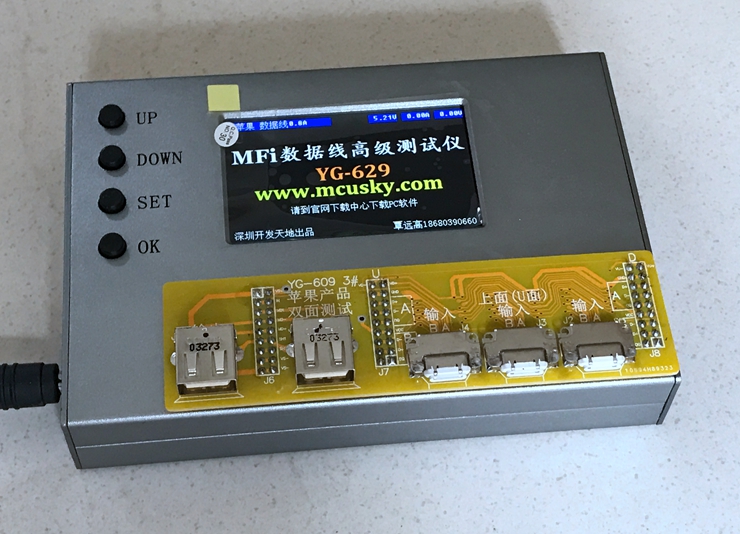

【实拍效果图

单头测试



【测试架

   以下为基于YG-629做的测试架,
