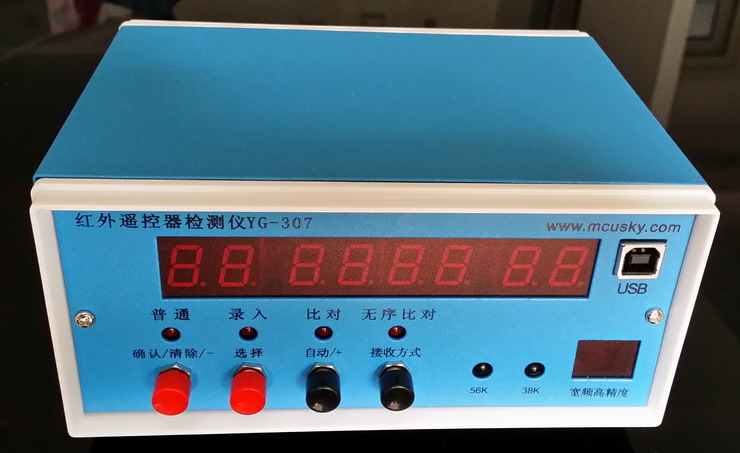

红外遥控器检测仪YG-307

自主知识产权 ,十年历史,经验丰富,超强兼容性

独创多重超强加密技术 违者必究

YG-306的升级版来了

不断创新   超越自我



最新PC软件及说明书  更新时间:2020年1月 功能说明以说明书为准

关键词: 遥控器检测仪,遥控器读码器,遥控器抓码器,遥控器解码板,万能遥控器读码器,万能遥控器检测仪

特别注意:
1、最新加入比对测试时检测载波的功能,测第一个键要求近距离对准“宽频高精度”窗口以便检出载波是否合格,不合格会显示“EF    ”,可以在设定载波范围时“Lo    37.5”按“接收方式”键关掉该功能。
2、晶振误差范围也可以关掉,在设定误差范围时按“接收方式”键关掉

特别申明 】最近发现市面上有一些盗版产品,都是盗版我们几年前的产品,功能和兼容性都大不如我们最新产品,购买盗版产品风险很大,没有技术支持,无法更新,有些格式不支持等情况,甚至产生错误的测试结果。我们的产品是建立在10几年的测试经验、充分吸取广大用户的建议和意见的基础之上,才拥有今天的成就,并且我们在保护知识产权方面投入大量的研发精力,采用超强多重加密技术,彻底杜绝盗版行为。请广大用户注意甄别盗版产品和仿冒产品,它们的功能和兼容性绝对相差十万八千里。



[合作伙伴]

设备制造商 众力祺、德斯泰、星嘉
遥控器制造商 深圳:爱美家、瑞摩特、川祺盛、申议、爱仕达、创荣发、 赛霸电子、田泽华电子、愉新电子、飞跃通电子、东科电子、兴邦达、通汇、通汇顺、高品电子、比亚迪、TCL、康佳、南北顺电子......
台湾:台北金永成科技、艾法科技、捷泰电子
东莞:同人数码、恒湧电子厂、GMP、正一电子厂、政毫电子、那斯诺司电子、雅士电子福摩斯托......
惠州:东渡电子、仁昌电子、有元电子、东嵘电子
中山:圣马丁电子、上铠精密电子、杰士美电子、新毫企业......
广州:众之望、众合、威的、科朗......
天长:兴业科工贸、华宇电子、
天柱电子、都德利电子、爱迪电子、天飞电子、宏科电子、恒盛电子、友谊电子、安徹言信、博创电子、金鹰电子、正飞电子、金宁电子、安信达电子、虎威电子、天富电子、美德电子、银祥电子、忠诚注塑配件部、中意电子 、美通电子、先达电子......
其它:无锡威达、厦门哈隆电子苏州本控、宁乙电器、 环誉电子、骏升、苏州合力电子、杭一电器、东胜电子、索隆电子、苏州群达、欧密格......
IC原厂、代理商 士兰、华晶、普诚、通泰、十速、麦肯、中颖、瑞萨电子、菉华半导体、大联大、品佳、沛诚电子......
遥控器方案提供商 隆芯、科视连、易恒兴、浩博高、明芯微、智创科技、广州安广(安多)、西贝电子 、迈科、中基......

    [简介]
      本检测仪自2000年诞生至今,型号从YG-201、YG-301、YG-302、YG-303、YG-305、YG-306发展到YG-307,每一次升级,产品都有了质的飞跃YG-306在市场上销售了3年时间,成为最经典的一款,功能、销量都是历史上最好的,YG-307在原YG-306基础上更换更快的处理器,支持在线升级,升级设备再也不用寄回厂家了经过几年的发展,我们根据用户使用中的意见和问题,不断地更新和改进,使仪器所支持的格式以及功能方面得到很好的完善,细节方面比如,考虑到工厂对仪器的使用率非常高,每天按键使用上1000次,目前仪器的按键也是选用最好的,经久耐用,是山寨产品无法比拟的,虽然我们的产品成本/价格稍高,但性能却比山寨产品好上几倍,综合考虑就很划算了。
      贴心服务,免费为用户随时、及时改进测试程序增加新的格式,以及为用户解决生产过程中所遇到的问题。

    [包含原YG-306所有优点]
      新增“宽频高精度”接收方式,可以接收0-100KHz载波的遥控器信号,实现了一个接收模式覆盖所以遥控器,意义重大,解决了载波比较特殊的遥控器的测试问题,解决了有些格式要求高精度测试的问题,比如无载波、DREAM、PHILIPS RCMM等格式。
      采用新技术使“宽频高精度”接收距离达到30cm,而不是以前的10cm之内,接收角度也随之增大,达到一个非常实用的距离,同时又避免了相邻干扰的问题,解决了遮挡衰减
      支持格式最多的遥控器测码仪,首次大幅增加到100多种。
      可以检测出遥控器晶振 偏差、晶振两端电容虚焊引起的不良品。
      改进算法,实现更快的反应速度。
    *相对于其它产品,以上也是本产品最主要的优势,选购时请注意比对。

    [特点]
    采用32位高速处理器设计,高可靠性、高速高精度解码。

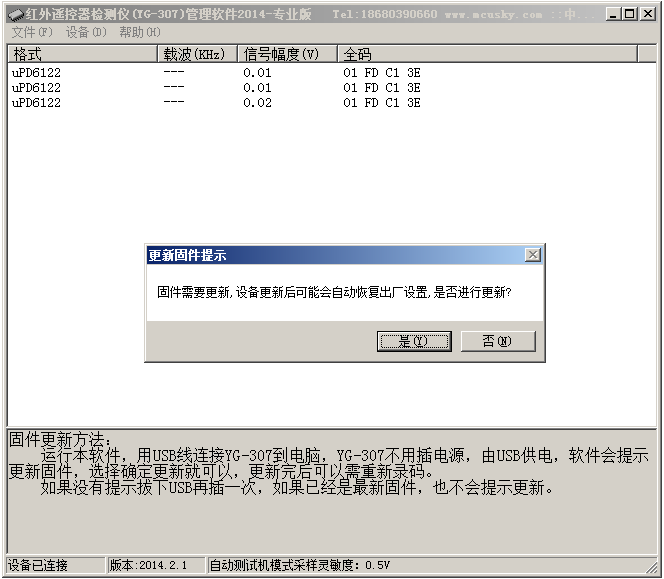

    可以在线升级设备固件,在网站下载最新软件,通过USB口升级仪器,我们将不断改进仪器,用户可以通过这个功能及时得到更新。
    支持140多种红外遥控器的编码格式,可应用户的要求增加对新格式的支持
    全自动识别编码格式,不必预选格式,快速反应。
    宽频高精度接收模式,直接支持0-100KHz任意载波,兼容性更好,另外 保留常用的38KHz、56KHz载波远距离测试。
    可以准确地检测出遥控器的晶振误差,有效控制晶振误差在指定范围内,比如小于1.5%。这项功能对目前很多采用内置晶振的遥控IC(晶振编差大)非常有用。
    比对测试同时检测载波频率是否合格。
    可以检测出简单重复码,全码重复码,如NEC,TC9012等。
    按键数据由大容量EEPROM掉电保存。
    8位高亮数码管显示,BEEP声音提示,经久耐用的按键。
    显示遥控器格式名称、客户码、按键码。
    有10种工作模式,满足各种测式要求。
    比对测试,可以一次性录入最多399个 码的遥控器 ,用于测试一键多码的遥控器,如一支遥控器有50个键,每个键发6个码,总数就达到300个码,再做比对测试,不必记码,分“有序比对”和“无序比对”模式。
    录入方式有手动录入和自动录入二种。
    载波频率测试。
    信号强度测试。
    检测通过数量统计。
    按键寿命测试。
    USB接口,可连电脑升级固件,管理数据


    [应用领域]
      该读码器适用于研发机构、家电厂家、遥控器厂家、生产线、质检、维修等。
      针对红外遥控器全自动测试机,我们专门设计了自动录入模式、自动复位、输出指示等功能,可以单独供应解码板应用于遥控器自动测试机上。

    [检测速度]
      每台仪器每天可以检测2000-3000支遥控器,按10小时计算。

[支持遥控器格式表]

格式名称 显示 载波 接收方式 备注
01、uPD6121/2 6122 38K 38K,宽频 使用最多的NEC格式
02、TC9012 9012 38K 38K,宽频
03、SAA3010 3010 36K 38K,宽频 也是RC-5格式
04、LC7461 7461 38K 38K,宽频
05、M3004 3004 38K 38K,宽频
06、M50462 50462 38K 38K,宽频
07、TC9148 9148 38K 38K,宽频
08、PT2268 2268 38K 38K,宽频
09、LC7464 7464 38K 38K,宽频
10、JVC JUC 38K 38K,宽频 也是VICTOR格式
11、MIT-C8D8 C8d8 38K 38K,宽频
12、M50560 50560 38K 38K,宽频
13、MN6014C5D6 14C5d6 38K或56K 38K或56K, 宽频
14、MN6014C6D6 14C6d6 38K或56K 38K或56K, 宽频
15、uPD6124 6124 40K 38K,宽频 SONY的格式
16、uPD6124-D7C8 6124C8 40K 38K,宽频 SONY的格式
17、uPD6124-D7C13 612413 40K 38K,宽频 SONY的格式
18、M50119 50119 38K 38K,宽频
19、SHARP SHArP 38K 38K,宽频
20、CUSTOM6BIT 6bIt 38K 38K,宽频
21、RCA rCA 56K 56K,宽频
22、KONKA KK-Y261 Y261 38K 38K,宽频
23、THOMSON RCT311 311 38K 38K,宽频
24、IRT1250C5D7 1250d7 无载波 宽频 也叫M708格式
25、IRT1250C5D6 1250d6 无载波 宽频
26、GD2000 Gd2000 38K 38K,宽频
27、RCT3004 r3004 38K 38K,宽频
28、Gemini-C10 G-C10 31.3K 宽频
29、M3004F 3004F 无载波 宽频
30、UPD1986 1986 38K 38K,宽频
31、SAA3010P 3010P 56K 56K,宽频
32、HTS-C5D6P HTS 38K 38K,宽频
33、SL-490 SL-490 无载波 宽频
34、DVB机顶盒 dUb 38K 38K,宽频  深圳天威机顶盒遥控器,同洲机顶盒遥控器,迪 威特机顶盒遥控器,大部分城市使用的机顶盒格式
35、PHILIPS RC-6 rC6 36K 38K,宽频
36、RA551 rA551 38K 38K,宽频 NEC的变种
37、GPX1 GPX1 38K 38K,宽频
38、GPX2 GPX2 38K 38K,宽频
39、62222 62222 38K 38K,宽频 NEC的变种
40、RE39B rE39b 56K 56K,宽频
41、LC7461N 7461n 38K 38K,宽频 LC7461的变种
42、SAMSUNG X15 B26 H15b26 38K 38K,宽频
43、TCL-DVB rC2610 38K 38K,宽频 为TCL机顶盒遥控器格式,基于菲利浦RC-5格式的变种
44、DVB-40bits dvb40 38K 38K,宽频 太仓机顶盒遥控器,常熟机顶盒遥控器格式
45、PHILIPS RC6(20bits) rC6-20 36K 38K,宽频
46、PHILIPS RC6(32bits) rC6-32 36K 38K,宽频
47、Norcnt Nor 38K 38K,宽频
48、T36 t36 38K 38K,宽频
49、PPM4(32bits) PPn4-32 38K 38K,宽频
50、ARCHOS ArCH 38K 38K,宽频 为爱可视数码产品遥控器格式
51、Dream dream 38K 38K,宽频 梦幻公司机项盒DM500,DM600,该格式解码要求精度很高,建议用宽频高精度模式接收
52、Vivanco DVB VIVdVb 38K 38K,宽频
53、T0740 t0740 56K 56K,宽频 应东莞飞捷要求加入
54、HUIZHOU HZ 38K 38K,宽频 惠州有线机顶盒
55、PME3 PNE3 38K 38K,宽频
56、PHILIPS RC-MM(32 bits) rCnn32 36K 38K,宽频 Nokia也用该格式,解码要求精度很高,建议用宽频高精度模式接收
57、GOOD MANS Gn 38K 38K,宽频
58、WITH-EHOME UE 38K 38K,宽频
59、Canon Can0n 38K 38K,宽频 佳能相机遥控器
60、Pentax PEn 38K 38K,宽频 宾得相机遥控器
61、Konica |-0n1CA 38K 38K,宽频 柯尼卡相机遥控器
62、Nikon N1|-0n 38K 38K,宽频 尼康相机遥控器
63、uPD6121G2 6121G2 38K 38K,宽频 NEC 遥控器,型号:RD-443E
64、MiniDV ninidU 38K 38K,宽频
65、XHY3305 3305 38K 38K,宽频 星火源遥控器
66、6122-1 6122-1 38K 38K,宽频 NEC变种,键码不为反码
67、ISEL ISEL 38K 38K,宽频
68、TOPWAY-HDDVB hddub 38K 38K,宽频 天威视讯高清机顶盒
69、ZENITH-D5 ZEn-d5 40K 38K,宽频
70、ZENITH-S5 ZEn-S5 40K 38K,宽频
71、ZENITH-S7 ZEn-S7 40K 38K,宽频
72、TW6KEY tU6|-Ey 38K 38K,宽频
73、N3201 n3201 38K 38K,宽频
74、LBNSAMSUNG LbnSAn 38K 38K,宽频
75、REMOCON reno 38K 38K,宽频
76、REMOCON1 reno1 38K 38K,宽频
77、CZDVD CZdUd 38K 38K,宽频
78、XY2106 2106 38K 38K,宽频
79、MOTOROLA noto 38K 38K,宽频
80、MR-2402A-04A nr2402 56K 56K,宽频 韩国的一款遥控器
81、XY_JAECS JAECS 38K 38K,宽频
82、2185 2185 38K 38K,宽频
83、6KEYS 6|-EyS 38K 38K,宽频
84、PANPROJECTOR PAnP 38K 38K,宽频
85、HT12A Ht12A 38K 38K,宽频 合泰芯片
86、U19-AUX U19 38K 38K,宽频
87、M451 n451 38K 38K,宽频
88、PHILIPS RC-MM(24 bits) rCnn24 36K 38K,宽频 该格式解码要求精度很高,建议用宽频高精度模式接收
89、THOMSON tHon 38K 38K,宽频
90、ECHOSTAR-D5C5 ECHO 56K 56K,宽频
91、ElanHomeV2.0 ELAn 40K 38K,宽频 Elan Home Systems IR Format 2.0
92、BW7070 bU7070 38K 38K,宽频
93、MN6125L Nn6125 38K 38K,宽频
94、GRUNDIG-DVD GdUd 36K 38K,宽频
95、PACE PACE 38K 38K,宽频
96、DSTV DStU 38K 38K,宽频
97、Zenith S10 ZENS10 40K 38K,宽频
98、MDI1 nDI 38K 38K,宽频
99、TRC-1 trC-1 38K 38K,宽频
100、BIASAA bIASAA 38K 38K,宽频
101、ASTRO1 AStro1 56K 56K,宽频
102、ASTRO2 AStro2 56K 56K,宽频
103、xy04-a Hy04-A 40K 38K,宽频
104、RC-5X rC-5H 36K 38K,宽频
105、V10 U10 37.5K 38K,宽频
106、MCE-KEY nCE-K 36K 38K,宽频 微软MCE遥控键盘
107、MCE-POINTER nCE-P 36K 38K,宽频 微软MCE遥控指点设备
108、IRFMEDIA-KEY IRF-K 55.5K 56K,宽频 明基红外遥控键盘
109、IRFMEDIA-MOUSE IRF-M 55.5K 56K,宽频 明基红外遥控鼠标设备
110、TMY tny 38K 38K,宽频
111、CG CHECKSUM CG CS 38K 38K,宽频 骏升要求加入
112、Samsung SAnSUN 38K 38K,宽频
113、MEINTER nEIntE 38K 38K,宽频 东胜要求加入
114、BesCon-01 BC-01 38K 38K,宽频 中星9号直播卫星遥控器,苏州本控定义
115、SHARPC3D9 SPC3d9 38K 38K,宽频
116、GMP1004A 1004A 38K 38K,宽频
117、SINGFUN SF 36.8K 38K,宽频 先锋风扇遥控器
118、Belkin bELKIn 38K 38K,宽频 美迪高数码
119、YUPITERU YP 38K 38K,宽频
120、Truma trUNA 38K 38K,宽频 智能家居
121、YAMAZEN yANAZE 38K 38K,宽频 日本市场
122、UEI UEI 38K 38K,宽频 UNIVERSAL ELECTRONICS INC.
123、MOTOROLA2 Noto2 38K 38K,宽频
124、CST/BERGER CSt 38K 38K,宽频 http://www.cstberger.com/
125、AD6122-01 Ad6122 38K 38K,宽频 安多提供
126、RC7125 rC7125 38K 38K,宽频 Sharp
127、Q6122 q6122 38K 38K,宽频
128、Dish diSH 56K 56K,宽频 EchoStar Technologies L.L.C.
129、Q8BIT q8bit 38K 38K,宽频
130、RS232 rS232 38K 38K,宽频 串口方式
131、Russound1 rUSS1 38K 38K,宽频
132、Russound2 rUSS2 38K 38K,宽频
133、PANPROJECTOR2 PAnP2 38K 38K,宽频
134、JQ16_018 Jq16 35.5K 38K,宽频 安多提供
135、MITHEADER NHr 38K 38K,宽频 乐控电器
136、PANAVO PANAUO 38K 38K,宽频
137、JQ16_005 Jq005 41K 宽频 安多
138、JQ16_036 Jq036 38K 38K,宽频 安多
139、JQ16_039 Jq039 38K 38K,宽频 安多
140、iBAHN ibAHn 38K 38K,宽频 美迪高
141、Sharp48 SP48 38K 38K,宽频 佳电电子
142、ANTIY AntIy 38K 38K,宽频 茂俊电子
143、MLC510 nLC510 38K 38K,宽频 乐控电器
144、LinShanFan LSF 38K 38K,宽频 灵山电子
145M1021 M1021 38K 38K,宽频 美迪高
146、MONEUAL MONEUA 38K 38K,宽频 韩国MONEUAL
147、JX_1106F 1106F 38K 38K,宽频 安多
148、QLD-TeA QLD-TE 38K 38K,宽频 安多
149、IrisAV2 AV2 38K 38K,宽频
150、MAZUBA nAZUbA 38K 38K,宽频 灵山电子
151、LS0506 LS0506 38K 38K,宽频 灵山电子
152、MDK3032 3032 38K 38K,宽频 美迪高
153、JX_3077A 3077A 38K 38K,宽频 安多
154、WISTEC UIStEC 38K 38K,宽频 无锡威达
155、MiBox nIbOH 38K 38K,宽频 小米盒子

*"宽频"为宽频高精度接收方式

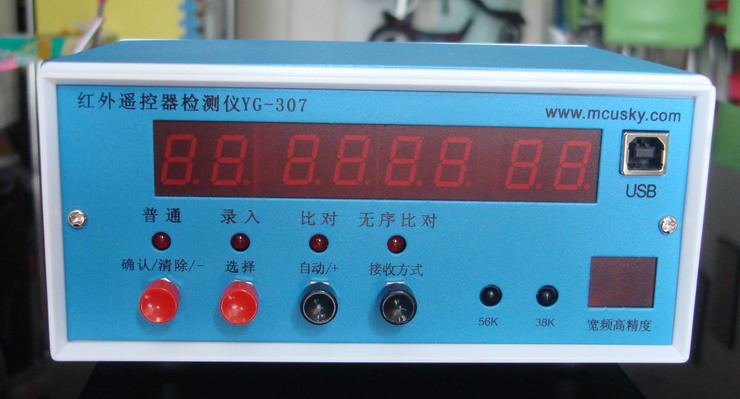

面板图:

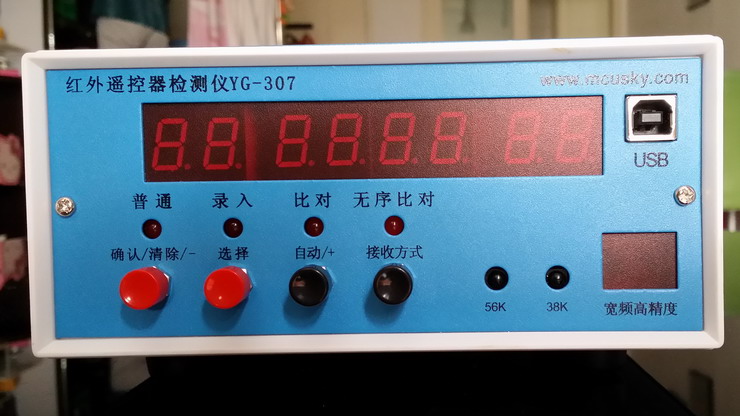

[面板] 面板上有数码管、模式选择键、自动/+键、接收方式键、确认/清除/-键、56KHz接收头、38KHz接收头、宽频高精度接收窗、普通模式指示灯、录入模式指示灯、比对模式指示灯、无序比对模式指示灯。

[确认/清除/-键]多功能按键,请见下面各功能里的描述。

[选择键] 用于选择工作模式,共分为10种工作模式:“普通模式”à“录入模式”à“有序比对测试模式” à“无序比对测试模式”à“按键寿命测试模式”à“载波下限”à“载波上限”à“载波测试”à“晶振误差设定”,按“选择”键循环选择各个模式,长按“选择”键0.5秒可以随时回到“普通模式”。

[自动/+键]多功能按键,在“录入”、“比对”,“无序比对”切换自动模式和手动模式,左边第3位小数点作相应的指示。在载波上下限设定和晶振误差设定模式下作为“+”键调整设定值。

[载波键] 用于选择38K、56K、宽频高精度接收方式,市面上大部分遥控器的载波为38K,少数为56K,极少数为无载波,按“接收方式”键循环选择各种接收方式,并有相应指示。

接收方式 说明 测试距离
宽频高精度 当右边第一位数码管的小数点亮时,为宽频高精度接收方式,可以接收0-100KHz载波的遥控器信号,当然也包括38K,56K在内。
    ⑴、有些解码精度要求很高的38K、56K格式也建议使用该模式接收,才能得到稳定的解码结果。比如Dream,RC-mm格式。
    ⑵、除了38K,56K的其它载波或者无载波格式只能选择该模式接收。
    ⑶、该模式接收角度、距离比较小,请将遥控器对准“宽频高精度”接收窗,距离2-30cm进行测试,当生产线上两个工位比较近时,为了避免相互干扰,也可以选择该模式进行测式,而不必象以前一样采用贴膜衰减信号的方法。
    ⑷有信号时,右边第一位数码管的小数点闪亮。
2-30cm
38K 当右边第二位数码管的小数点亮时,为38K接收方式。
    ⑴、38K载波接收头工作,接收载波范围为36K-40K,测试距离>8米。
    ⑵、有信号时,右边第二位数码管的小数点闪亮。
0-8米
56K 当右边第三位数码管的小数点亮时,为56K接收方式。
    ⑴、56K载波接收头工作,接收载波范围为54K-58K,测式距离>8米。
    ⑵、有信号时,右边第三位数码管的小数点闪亮。
0-8米



[
普通模式] 按“选择”键到“普通”指示灯亮进入普通模式,数码管显示机器型号“YG-307”,在普通模式下可以测遥控器的客户码、键码以及所属格式编号,显示如下图,每次正确解码均有短BEEP声提示。

1、 当某种格式的码很长时,在普通模式下可以按“确认/清除/-”键查看另一部分键码.
2、 刚上电时,在普通模式下可以按“确认/清除/-”键看到本机所支持的格式数量,如“Count 104”,表示支持104种格式。
3、 当编号超过99时,将增加小数点表示,如104显示为0.4

[
录入模式] 按“选择”键到“录入”指示灯亮进入录入模式,数码管显示“42    rEC”,表示原先存了42个键,录入模式是为配合比对测试模式而工作的,在一批遥控器批量比对测试之前,必需在录入模式中完整录入一只完好的遥控器的按键数据,作为比对测试的标准,右边两位数码管显示键码,中间四位数码管显示客户码,左边两位数码管显示已录入的按键数量(最多可录入303只按键,所以一支遥控器的按键不能超过303只)。

操作步骤(手动录入)
1
、选取一支完全没有问题的遥控器,做为开始批量测试的标准。
2
、在录入模式下,按住“确认/清除”键2秒钟可全部清除之前已录入的按键数据,左边两位显示“00”。
3、按遥控器第一个键,使遥控器发出信号,检测仪数码管显示按键数据。
4
、按一下检测仪上的“确认/清除”按键进行确认,数据被保存,已录入按键数加1
5
、按遥控器下一个按键,数码管显示按键数据,重复第45步直到录入所有按键。
6
、按检测仪上的“选择”键,进入“比对”测试模式,开始批量检测。

操作步骤(自动录入)
1
、选取一支完全没有问题的遥控器,做为开始批量测试的标准。
2
、在录入模式下,按住“确认/清除”键2秒钟可全部清除之前已录入的按键数据,左边两位显示“00”。
3、按一下“自动”键,左边第三位小数点亮。
4、按遥控器第一个键,使遥控器发出信号,检测仪数码管显示按键数据,同时记录该键码,已录入按键数加1,不必按“确认”键,就这样按完所有遥控器按键即可录入所有键码。
5
、按检测仪上的“选择”键,进入“比对”测试模式,开始批量检测。

备注:所录入的按键数据由EEPROM保存,掉电后可以继续使用。


[
有序比对测试模式] 按“选择”键到“比对”指示灯亮进入有序比对模式,数码管显示“OSC    2.0”,表示晶振误差控制在+/-2.0%以内,误差范围可以在后面的[遥控器晶振误差设定]模式中更改,有序比对测试是为批量测试遥控器而设计的,为测试人员提供了一种高效准确的傻瓜式测试方法。
操作步骤:
1
、按以上“录入模式”的操作步骤录入好遥控器按键数据。
2
、按“选择”键进入比对模式,按录入时同样的按键顺序在待测遥控器上依次按键发码,每次正确对码均有短BEEP声确认,此时可以按下一个键对下一个码,或者反复按当前键做进一步确认。
3
、左边六位数码管显示格式名称(如:612150462等),右边两位数码管显示键码。
4
、当比对错误时右边两位数码管显示“Er”BEEP短鸣+长鸣声报警。
5
、当某支遥控器测到一半确实有问题测不下去时,按一下确认/清除”键复位,显示“OSC    2.0”晶振误差设定值,并从遥控器的第一个键开始重新比对按键。
6
、按一下“自动”键,左边第3位小数点点亮,可以进入自动复位状态,以后只要遇到遥控器的第一个键就自动重新开始。
7
、当测完所有按键,数码管显示”PASS”,并有BEEP长鸣声提示.
8
、当处于空闲时间超过2秒钟,数码管显示“P    523”,表示遥控器测试通过数量为523支。按一下“确认/清除”可以查看晶振误差设定值如“OSC    2.0”,长按“确认/清除”键2秒钟可以清零PASS数量。
9
、当比对第一个遥控器按键时,同时检测晶振误差是否合格,其它键只对码。


[
无序校对测试模式] 按“选择”键到“无序比对”指示灯亮进入无序校对模式,数码管显示“OSC    2.0”,表示晶振误差控制在+/-2.0%以内,误差范围可以在后面的[遥控器晶振误差设定]模式中更改,无序校对测试是为批量测试遥控器而设计的,为测试工人提供了一种高效准确的傻瓜式测试方法,可以按任意顺序对按键测试,不必按录入的顺序测试,提高测试效率,左边两位数码管显示未测试按键中最小的序号,中间4位数码管显示客户码,右边两位数码管显示键码,当解码错误时左边两位数码管显示“Er”,每次正确解码均有短BEEP声提示。当所有按键已测完无误,会有长BEEP声提示,数码管显示“PASS”当测试过程未完成之前按确认/清除”键可重新开始校对测试一支新遥控器,其它功能同[有序比对测试]


[
按键寿命测试] 按“选择”键到按键寿命测试模式,该模式在统计模式之后,第一次进入该查模式,数码管显示“C-000000”,按红外遥控器上一个键,显示加1变成“C-000001”,每按一次同一键(其它键无效),显示会不断加1,如果要对另外一只按键测试,必需按“确认/清除”键2秒重新开始。

[载波下限设定] 按“选择”键到载波下限设定模式,数码管显示如“Lo   37.5”,其中37.5表示下限频率为37.5KHz,按住“确认/清除”键可以减小频率值,按住“自动”键可以增大频率值,按“选择”键保存下限频率并进入[载波上限设定]

[载波上限设定] 按“选择”键到载波上限设定模式,数码管显示如“Hi   38.5”,其中38.5表示上限频率为38.5KHz,按住“确认/清除”键可以减小频率值,按住“自动”键可以增大频率值,按“选择”键保存上限频率并进入[载波测试]

[载波测试] 该功能用于检测遥控器载波是否合格,按“选择”键到载波测试模式,数码管显示“Freq   ”,遥控器发射管对准检测仪上“无载波”接收窗,距离1-10cm,按遥控器键发射信号,数码管显示载波频率,如“F    38.0”。如果载波满足条件 Lo FHi,将有提示声音表示载波合格,否则无任何提示音,例如:
载波下限设为:37.5KHz
载波上限设为:38.5KHz
1
、实测频率为38.1KHz,合格,有提示音。
2
、实测频率为37.5KHz,合格,有提示音。
3
、实测频率为38.5KHz,不合格,无提示音。

[遥控器晶振误差设定] 按“选择”键到晶振误差设定模式,数码管显示“OSC 2.0”,表示允许遥控器晶振误差在+/-2.0%以内,该项参数用于“比对”和“有序比对”模式下检测遥控器晶振是否合格,按住“确认/清除/-”键可以减小数值,按住“自动/+”键可以增大数值,如果不确定遥控器晶振误差范围,建议设成“1.0%”,按“选择”键保存设定并返回[普通模式]。
晶振误差是以录码的遥控器作为参考标准,所以一定要选择一支完好的遥控器作为参考,有几种方法:
    ⑴、用《红外遥控编码分析仪》检查参考遥控波形的时间是否符合要求,测出载波频率是否符合要求,进一步核对每个键的码值是否与规格书一致,长按键时发出的重复码是否正确。
    ⑵、如果没有《红外遥控编码分析仪》,可以直接用YG-30
7的载波测试模式,测出参考遥控器的载波频率是否符合要求,一般来说晶振偏差将引起载波频率偏差,用这个方法可以确定参考遥控器晶振是否有偏差。

注:在“比对”和“无序比对”模式下,只有第一个遥控器按键对码同时检测晶



[
提示音] 正常(响0.06秒),PASS(响0.24秒),出错(响0.04+0.04+0.24秒)。

[关于第34DVB机顶盒格式的说明] 格式如下,客户码4字节,功能码2字节。

客户码

客户码0

客户码1

客户码2

客户码3

功能码

ASCII

G

Z

Y

X

DATA0

DATA1

解码数码管显示“DATA0 DATA1”,按下“确认/清除”键则显示“G Z Y X”

[仪器指标]

项目

指标

说明

38K接收头绝对误差

****+/-100us



56K接收头绝对误差

****+/-100us



解码允许****波形误差

25%



载波测试误差

****+/-0.1KHz @38KHz



晶振测试误差

****+/-0.15%



38K接收距离

0-8



56K接收距离

0-8



高精宽频/测波测试接收距离

2-30cm



体积

165()X70(高)X120(厚)厘米



工作电压

AC180-AC240V



重量

1kg



[功能速查表]

模式

显示

说明

普通模式
1、对于码比较长的格式,按“确认/清除/-”键查看另一部分键码。

2、长按“选择”键0.5秒可以从任何模式回到“普通模式”。

3、按”宽频高精度”键切换接收方式:宽频高精度à38Kà56K

仪器型号:YG-305

格式序号:01
格户码:00FF
键码:15

录入模式
1
、长按”确认/清除-”键2秒清零。
2
、按”自动/+”键切换“自动录入”/“手动录入”模式
3
、按”宽频高精度”键切换接收方式:宽频高精度à38Kà56K

已录入键数:43

符号:REC(Record)

比对模式(有序)

1按一下”确认/清除-”键复位测试过程,并显示PASS数量。

2、再按一下”确认/清除-”键显示晶振误差设定值。

3、长按”确认/清除-”键2秒清零PASS数量。

4、按一下”自动/+”键,左边第3位小数点点亮,可以进入自动复位状态,以后只要遇到遥控器的第一个键就自动重新开始。

5、按”宽频高精度”键切换接收方式:宽频高精度à38Kà56K

晶振误差设定值
符号:OSC(Oscillator)
误差值:+/-2.0%

PASS数量:523

当前键比对正确
格式名称:JVC
键码:08

当前键比对错误
格式名称:JVC
码错误提示:Er

测第一个键,晶振误差超出设定值
晶振偏小,实际误差-4.9%

测试通过:PASS

无序比对模式

1按一下”确认/清除-”键复位测试过程,并显示PASS数量。

2、再按一下”确认/清除-”键显示晶振误差设定值。

3、长按”确认/清除-”键2秒清零PASS数量。

4、按”宽频高精度”键切换接收方式:宽频高精度à38Kà56K

符号:OSC(Oscillator)

误差值:+/-2.0%

PASS数量:523

当前键盘比对正确
未测按键:第03个键
客户码:08
键码:05

当前键比对错误
错误提示:Er
客户码:08
键码:05

测第一个键,晶振误差超出设定值
晶振偏大,实际误差3.0%

未测按键:第01个键

测试通过:PASS

联机模式

按”宽频高精度”键切换接收方式:宽频高精度à38Kà56K

Connect to PC

按键寿命测试
1、长按”确认/清除-”键2秒清零计数。
2
、按”宽频高精度”键切换接收方式:宽频高精度à38Kà56K

按键次数:324

载波下限设定
1、按住”确认/清除-”键:-
2
、按住”自动/+”键:+

下限符号:Lo (Low)

载波频率:37.5KHz

载波上限设定
1、按住”确认/清除-”键:-
2
、按住”自动/+”键:+

上限符号:Hi (High)

载波频率:38.5KHz

载波测试

遥控器发射管对准检测仪上“宽频高精度”接收窗,距离2-30cm

频率符号:Freq(Frequency)

实测载波频率38.0KHz在上下限范围之内
BEEP

实测载波频率38.0KHz超出上下限范围,错误提示:Er
BEEP

晶振误差设定
1、按住”确认/清除-”键:-
2
、按住”自动/+”键:+

符号:OSC(Oscillator)

误差值:+/-2.0%

【升级方法】

下载最新PC软件:http://www.mcusky.com/YG-307/YG-307.rar
   运行PC软件,用USB线连接YG-307到电脑,YG-307不用插电源,由USB供电,软件会提示
更新固件,选择确定更新就可以,更新完后可以需重新录码。
如果没有提示拔下USB再插一次,如果已经是最新固件,也不会提示更新。


[使用建议]
1、当长时间不使用仪器,掉电源,避免电网电源不稳定损坏仪器。
2、避免在强光、光线不稳定的环境下使用,以免造成光线干扰测试过程。
3、当使用38K,56K远距离接收方式,两个测试工位距离很近时,会引起干扰,就是第一个工位遥控器发出的信号被另一个工位的仪器收到,干扰测试过程,解决办法有3种:
    ⑴、用遮挡物隔离两个工位,因为红外线是直线传播。
    ⑵、在仪器的38K或56K接收窗口贴上透光率很低的材料,衰减红外信号,缩短接收距离,使它收不到相临工位的遥控器发出的信号。
    ⑶、切换到“宽频高精度”接收方式,在该模式下接收最远距离为30cm,有效避免相邻干扰,并且支持所有载波频率,很适合生产线测试。
4、如何测试遥控距离?本仪器不能直接测试遥控器的发射距离,但可以通过间接的方式,比如工人在距离仪器8米之外进行测试,如果测试通过表明遥控器发射距离大于8米,或者通过衰减信号的方法,比如衰减信号后在0.5米测试通过可等效为8米测试通过。








联系人:覃远高  电话:18680390660(新) 13316529329(停机) 邮箱:
QQ:12717437点击这里直接与作者交流 旺旺:berry_niu 点这里和我联系 Skype:mcusky

地址:深圳市福田区莲花北路长城盛世二期8栋32D 邮编:518036
