型号:YG-639

支持普通电源(单电压)、Apple、DCP、QC2.0/3.0电源、华为FCP/SCP电源、三星AFC电源、PD电源(支持PPS)、Lightning输出等等协议

软件及说明书下载  更新日期:2019年3月

关键词:手机充电器测试仪、移动电源测试仪、充电宝测试仪、移动电源背夹测试仪、车载充电器测试仪、iPhone5移动电源测试仪、iPhone5数据线测试仪、普通手机数据线测试仪

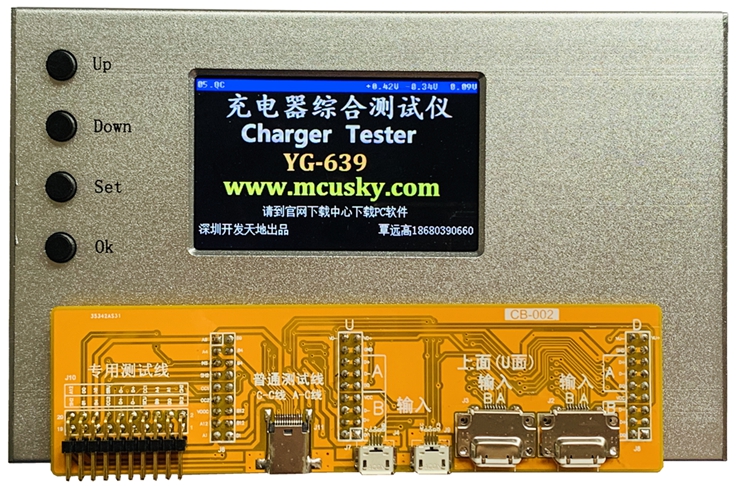

主机YG-639





【简介

   随着手机的流行,手机充电器/移动电源成为必不可少的配件,由于手机电池容量也越来越大,为了缩短充电时间,又产生了各种各样的快充协议,本公司立志为广大外设厂家服务,适时推出相应的检测设备,提高生产效率,为您的品质保驾护航。本产品为一款多功能的充电器检测仪器,一个仪器就可以检测多种类型的产品,适用于研发和批量生产环节。

【仪器组成】
仪器名称:充电器综合测试仪

配软件:YG-639充电器综合测试仪2019-专业版

配设备:主机YG-639 + 1个测试板 + 1条TYPE-C专用测试线 + 1条A-C线

其它配件:12V开关电源,USB通信线,软件光盘

【特点】

※ 采用32位ARM高速处理器设计。
※ 支持普通电源(单电压)、QC2.0/3.0电源、华为FCP/SCP电源、三星AFC电源、PD电源(支持PPS)。
※ 可以对每一档电压做经负载、重负载(可设定采样时间)、纹波、最大电流测试。
※ 支持带Lightning(E75、C48、C91、C94)输出的电源,并且支持PD、Lightning同时测试,典型测试产品为C94车载快充。
※ 支持充电协议识别:苹果、DCP、QC2.0/QC3.0、三星AFC、华为FCP/SCP、VIVO
※ 支持多协议芯片:选定一种协议作为负载测试,并识别其它协议支持情况。
※ 支持PD协议和其它任一种协议同时测试。
※ PD测试时,可以单独测出每个电源脚是否接通,并可以设定最少接通数量。
※ PD测试时,可以同时测出CC1、CC2的通信情况,两面的D+、D-连接情况,一次测完,不必翻面测试。
※ 支持纹波测试,并可显示纹波波形和快速傅利叶(FFT)图形分析。
※ 支持负载曲线测试图形分析。
※ Lightning为双面测试,插一次即可全部测完,提高效率。
※ 负载电流可以设定0-5A。
※ 由于测试接使用率很高,容易损坏,所以采用分体设计,方便更换。
※ 可测试出具体故障点,以便技术人员对线进行检修。
※ 各种保护措施避免仪器使用过程中受到损坏,防静电保护,防短路保护,直接短路USB电源也不会损坏。
※ 插入被测产品自动开始测试。
※ 测试速度快,效率高。
※ 良品、不良品计数。
※ 与电脑USB通信有隔离IC,避免不良充电器意外漏电与电脑系统形成回路损坏电脑。
※ 400X240 2.8寸彩色显示屏。
※ 仪器有自检功能,可以检出仪器自身大部分的问题。
※ 同时有声音测试结果。
※ 可设定30个测试文件用于不同的产品测试,在测试文件中可以针对相应的产品做细致的设置,设置的测试文件可掉电保存。
※ 可以连接电脑,有PC软件,实现更多功能,仪器也可脱机单独使用。
※ PC软件可以更换个性皮肤。
※ 通过PC软件对苹果协议数据抓取。
※ 支持中文、繁体、英文。
※ 电脑要求:主流配置,WinXP-Win10,屏幕分辨率1366 x 768以上。
※ 可以在线升级,使仪器随时拥最新的功能,如果仪器有问题,可使用在线升级经松解决,不必返厂。

【应用领域

手机充电器、充电宝、车充量产检测用。

手机充电器、数据线经销商测试用。

维修行业。

【YG-639支持产品列表】
※ 按大类分,可以支持手机充电器、笔充本充电器、移动电源等。
※ 普通电源/充电器,单一电压,0-20V。
※ QC协议快充充电器/充电宝,支持QC2.0/3.0,5V,9V,12V,20V。
※ PD协议快充充电器/充电宝,支持PPS,0-20V。
※ 华为FCP、SCP协议快充充电器/充电宝。
※ 三星AFC协议快充充电器/充电宝。
※ 苹果Lightning头输出的充电器,比如苹果车充。
※ 苹果快充Lightning头(C94)输出的充电器,比如苹果车载快充。
※ 多协议(内置多协议芯片)充电器/充电宝。
