USB数据线高级测试仪

支持USB数据通信测试,高速、全速USB,带HUB数据线、连接真机测试、C-C 2.0带E-Marker的数据线。

软件及说明书下载  更新日期:2020年7月



关键词:

【与YG-629M的区别】
YG-659M是YG-629M的升级版,在YG-629M的基础上做了以下几项重要改进:
1、 采用全新的CPU重新设计大部分软硬件。
2、 支持USB数据通信测试,支持高速、全速USB,支持带HUB数据线。NEW
3、 支持连接真机测试。NEW
3、支持C-C 2.0带E-Marker的数据线。NEW
4、Type-C口支持PD协议输出。NEW
5、测试性能、测试精度都得到提高。

【仪器组成】

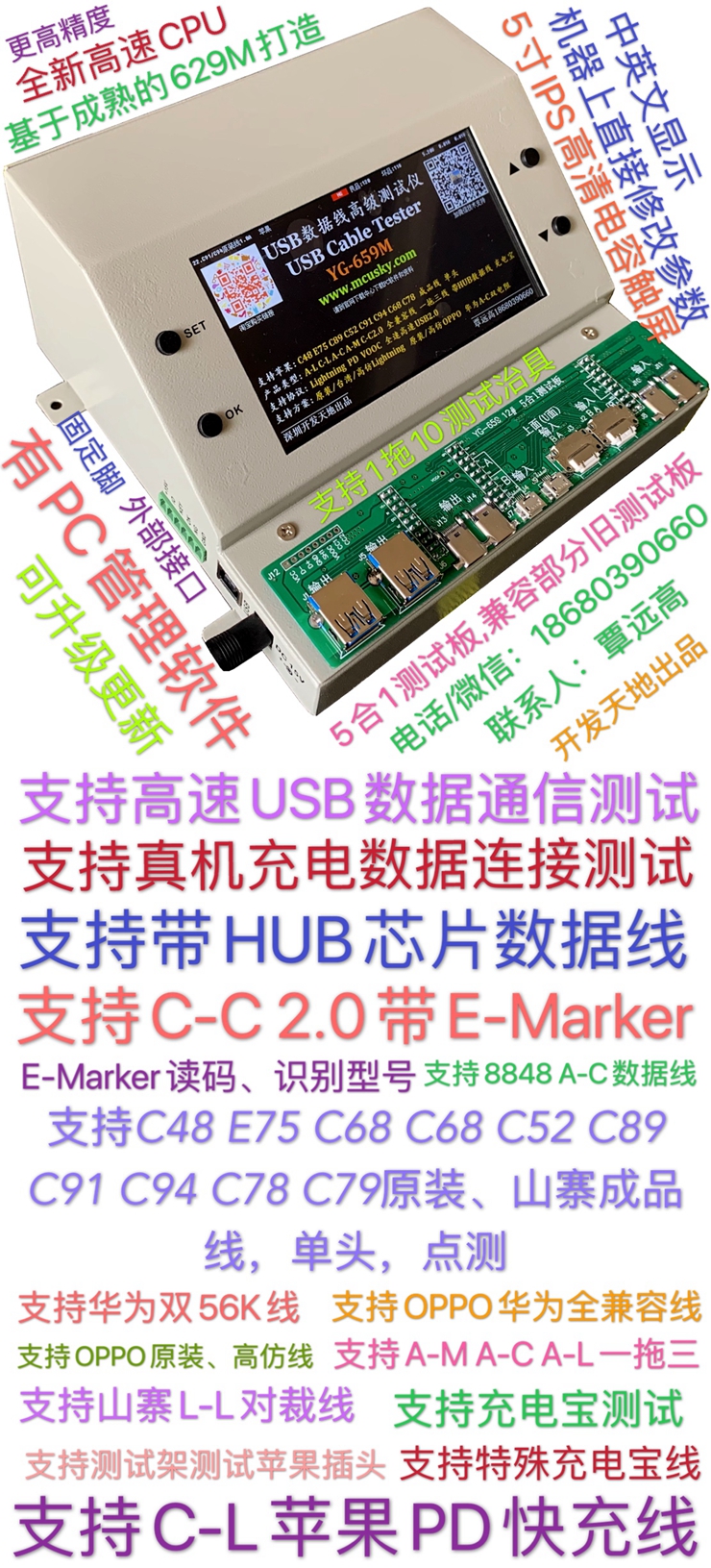

仪器名称:MFi数据线高级测试仪

配软件:YG-659数据线综合测试仪2020-专业版

配设备:主机YG-659M + 1个5合1测试板

其它配件:电源线,USB通信线,软件光盘

【特点】

※ 采用32位高速处理器设计,运行速度达到200多MHz。
※ 支持USB数据通信测试,支持高速、全速USB,支持HUB,用于测数据线的兼容性。NEW
※ 支持iPhoneX、iPhone8、iPhone7、iPhone6、iPhone5、iPad4、iPad mini、iPod nano6数据线、充电线、单头测试。
※ 支持iOS6-iOS14操作系统,支持MFI认证原装数据线和山寨高仿数据线、C10B、E75、C48,C68A、C68E、C52、C89、C91、C94快充线、苹果安卓1拖3线等。
※ Lightning双面测试,插一次即可全部测完,提高效率。
※ 支持单独的A-M、A-C线,支持华为双电阻。
※ 支持带HUB的数据线,带HUB的1拖3数据线。NEW
※ 支持OPPO数据线(A-M,A-C),全兼容线,支持原装、高仿方案识别。
※ 支持C-C 2.0带E-Marker的数据线,支持部分E-Marker芯片型号识别(VL150、VL151、VL152、VL152C、RT1710、FL7001、FL7031、HUSB330/331/332、CHC5388、CYPD2103、CYPD2704)。NEW
※ 支持E-Marker芯片读码。
※ 支持真机测试,类似电脑作为主机连接手机测试充电和数据通信是否正常。 支持PD输出5V或9V用于测试C94连接手机是否触发9V充电。NEW
※ 支持移动电源测试,Lightning、Micro、Type-C输出(不支持PD协议)。
※ 支持摇摆测试。
※ 负载电流可以设定0-3A,可以设为2.4A实测iPad数据线,充分保证线材指标。
※ 准确测出D+、D-电阻,可以检测出D+、D-内置的匹配电阻大小并作出判断。
※ 可测出D+、D-漏电阻,并根据设定范围判定结果,漏电阻过小会影响数据通信和充电速度。
※ 可以测出MOS管是否正常开通关闭,有无输出短保护功能。
※ 由于iOS9和iOS10认证流程有区别,本仪器可以设定iOS9或iOS10后流程进行测试。
※ 由于USB座使用率很高,容易损坏,所以USB座采用分体设计,方便更换。
※ 支持C68A、C78、C79的测试(用户需要自己改装测试板),C68A用于苹果外设如键盘、U盘等。
※ 可测试出具体故障点,以便技术人员对线进行检修。
※ 各种保护措施避免仪器使用过程中受到损坏,防静电保护,防短路保护,直接短路USB电源也不会损坏。
※ 插入被测产品自动开始测试。
※ 测试速度快,效率高。
※ 良品、不良品计数。
※ 内置双TF卡(2 X 4GB以上),用于保存数据和测试用。
※ 5寸IPS高清触模电容屏。
※ 同时有声音测试结果。
※ 设置的测试文件可掉电保存。
※ 可以连接电脑,有PC软件,实现更多功能,也可单独使用。
※ 通过PC软件对苹果协议数据抓取。
※ 支持中文、繁体、英文。
※ 可以在线升级,使仪器随时拥最新的功能,如果仪器有问题,可使用在线升级经松解决,不必返厂。

【应用领域

手机充电器、数据线厂商生产线量产检测用。

手机充电器、数据线经销商测试用。

维修行业。

【YG-659支持产品列表】
数据线类:
1、 原装、山寨E75、C48、C89、C91、C94等数据线。
2、 支持苹果、安卓1拖3数据线,直连或带HUB都可以。
3、 单独的安卓A-Micro数据线,单独的安卓A-C 2.0数据线。
4、 C-C 2.0带E-Marker数据线。
5、 C68A 、C68E 、C78、C79,4线、5线裸线(需要购买相应测试板或自行改装)。
6、 C68A 、C68E双头线(需要购买相应测试板或自行改装)。
7、 山寨双头数据线(需要购买相应测试板或自行改装)。
8、 华为A-C双电阻5A线。
9、 OPPO数据线(A-M,A-C),原装或高仿方案。
10、 OPPO华为全兼容线。
11、 8848数据线(线上VBUS有开关)。
充电线类:
1、 原装、山寨E75、C48、C52、C91等充电线。
2、 苹果安卓2合1充电线。
3、 苹果安卓1拖2充电线。
4、 安卓充电线。
5、 支持特殊的移动电源用充电线的测试。
单头类:
1、 苹果、山寨单头E75、C48、C68、C52、C89、C91、C94,(检测部分项目)。
2、 苹果、山寨单头E75、C48、C68、C52、C89、C91、C94,点测法(更多功能)。
3、 苹果、山寨单头E75、C48、C68、C52、C89、C91、C94,测试架法(全功能测试,需要定做测试架)。
4、 C100、C101(仅支持读码激光打印、打条码)

【检测项目】



检测项目

检测内容

苹果数据线C48E75C89

苹果快充数据线C94

A-M数据线含OPPO

A-C数据线含OPPO

C-C 2.0E-Marker

不良原因

空载电压

输出电压是否达标

电源线开路或Lightning头损坏

静态电流

苹果头、数据线本身耗电

电源线短路、漏电或MOS管坏

轻负载电压

输出电压是否合格

电源线开路或Lightning头损坏

重负载电压

输出电压是否合格,以检测出数据线内阻、压降是否达标

电源线开路或Lightning头损坏,线材或插头内阻过大

过压保护

当线上电压过高时,苹果头是否会关闭输出,原装线过压保护一般是6.35V左右







MOS管损坏、漏电,非原装MOS

最大电流

指定压降条件下线材能过的最大电流

线材或插头内阻过大

C68-AP线

C68C783.3V输出线是否正常









AP线开路、或和其它线短路

Gnd线

单独检测地线连接是否正常

地线开路

D+

连接方式、分压值、电阻值、漏电阻

D+线开路、短路、漏电,虚焊内阻过大

D-

连接方式、分压值、电阻值、漏电阻

D-线开路、短路、漏电,虚焊内阻过大

USB数据通信

全速、高速USB2.0传输

D+D-问题,HUB芯片不良,兼容性问题

主端D+D-电压

一些特殊数据线需要单独检测主端D+D-





相关线开路短路、电阻不良

主端铁壳

悬空、接VCC、接GND、直通

连接不正确

从端铁壳

悬空、接VCC、接GND、直通

连接不正确

芯片协议DQ

通信、普通认证、动态认证、版本、序列号







主控芯片、动态芯片损坏、虚焊、未写码

VOOC协议

检测VOOC认证







认证芯片损坏、虚焊

DQ脚电平

IC协议通信脚的高低电平是否符合要求







主控芯片不良,部分损坏

Hi5cc

检测Hi5cc电流是否正常







主控芯片不良,部分损坏

MSN/ASN

已写/未写







未写码

MOS

是否可正常控制、开路、短路,是否有输出短路保护功能







MOS管开路、短路、非原装MOS管,金手指开路

待机空载电压

待机电压是否正常







MOS管损坏,山寨头100欧电阻虚焊

待机带载电压

待机带载电压是否正常







MOS管损坏,关不死

待机限流

待机时给3.5V电池充电电流







MOS管损坏,关不死

短路电流

待机时输出端短路电流







MOS管损坏

CC线

快充线CC线是否连通







CC线开路,虚焊

CC电阻

CC线上的RdRp连接方式、电阻阻值







插头不良

E-Marker

读码









芯片、CC线、插头脚开短路

IC方案

检测苹果头中所用的芯片方案

Lightning

Lightning

OPPO芯片方案

OPPO芯片方案



芯片方案不对

摇摆测试

检查线材摇摆瞬间有无开短路等

虚焊




    【设计指标】

    项目 指标
    工作电压 DC12-15V
    输出电压 0-12.0V可调
    输出电流 最大3.0A,可以设定限流0-3.0A
    静态电流量程 0-30mA
    被测电压量程 0-12.0V
    电子负载 0-3.0A
    D+、D-电阻量程 0-100欧
    D+、D-漏电阻量程 0-200K

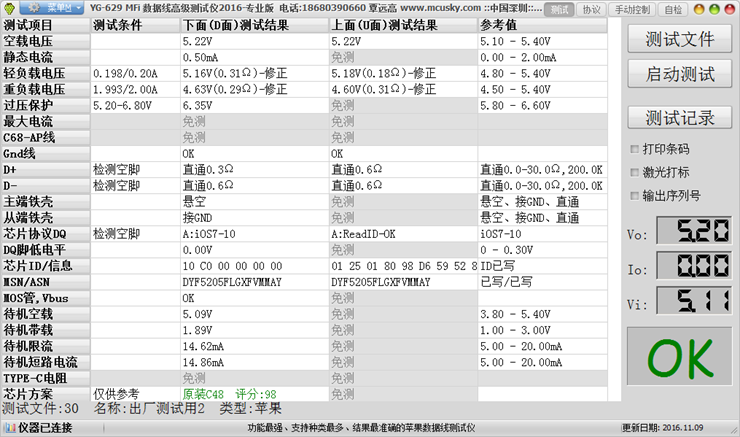

    软件界面

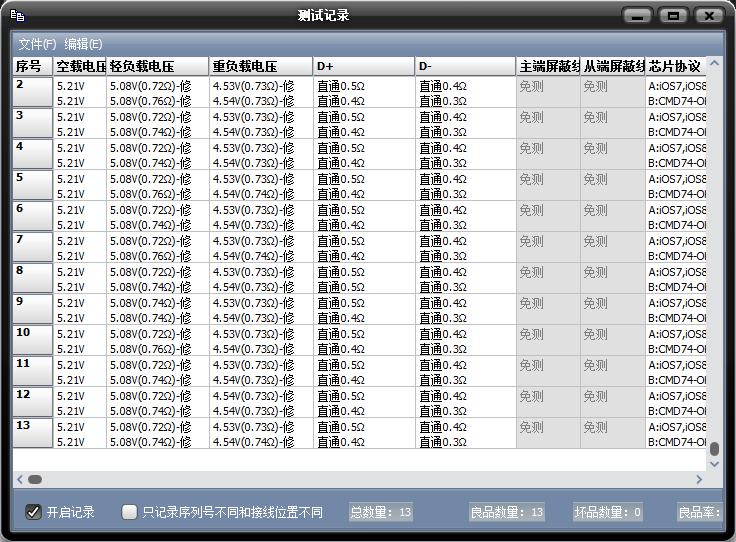

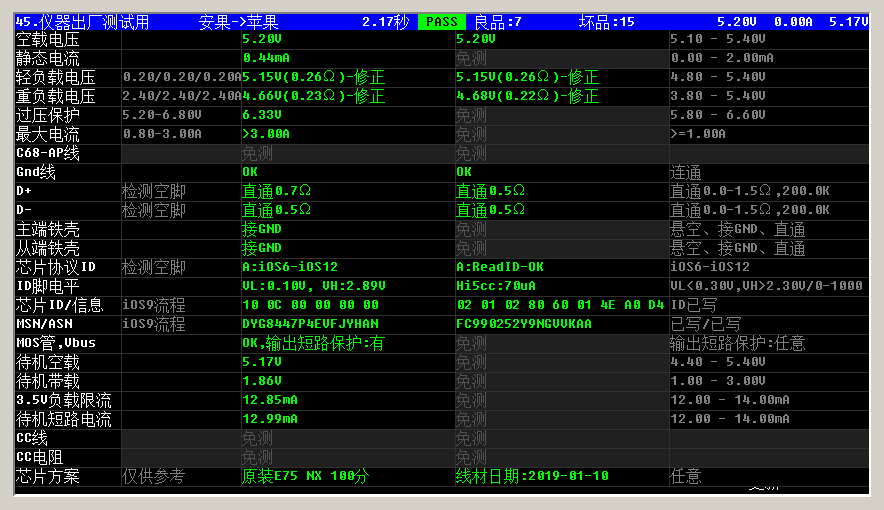

测试结果(列表式)

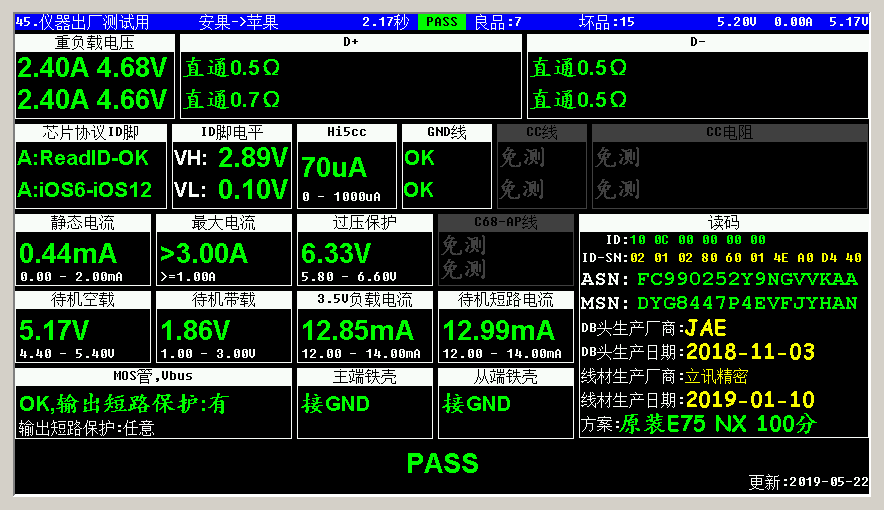

测试强果(磁贴式)

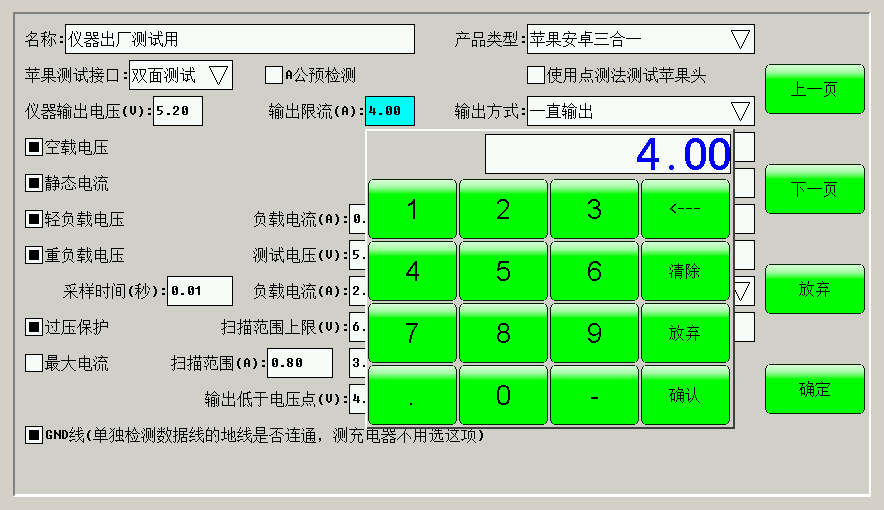

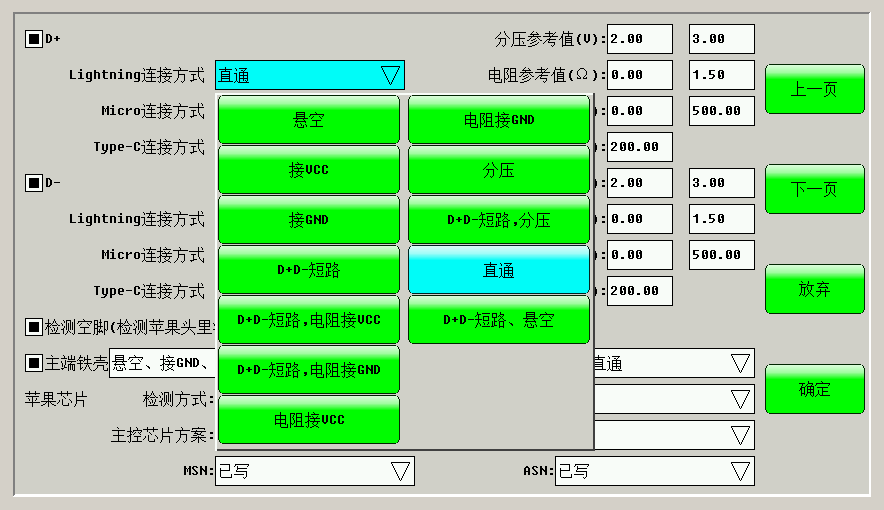

修改测试件内容

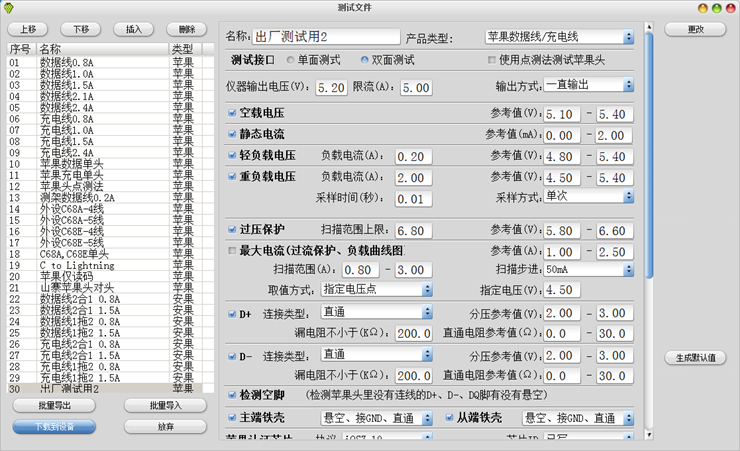

修改测试文件内容

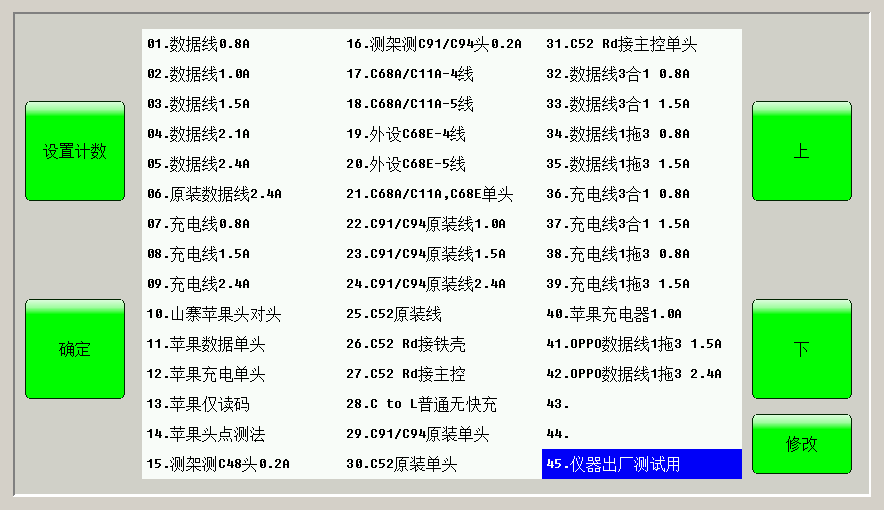

选择测试文件
