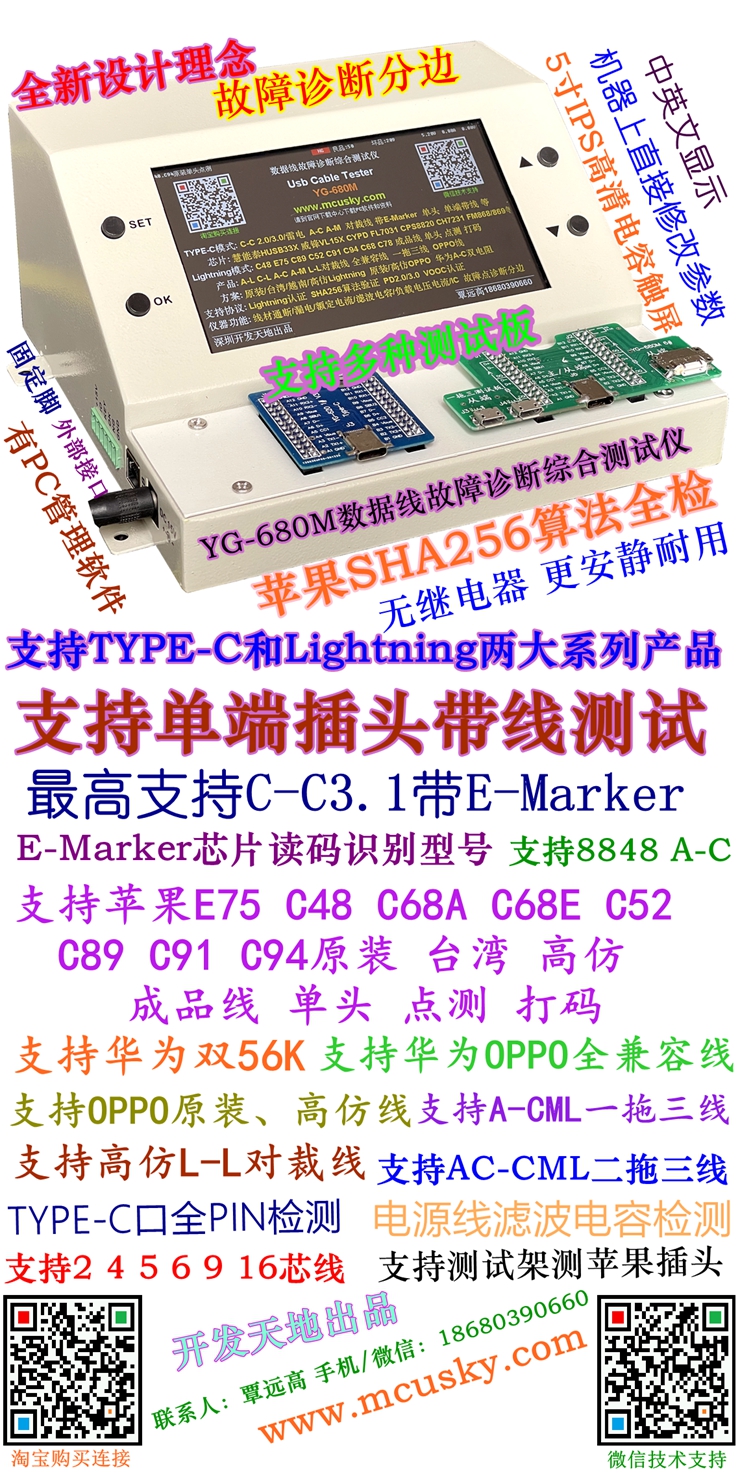

数据线故障诊断综合测试仪

支持Type-C、Lightning两大系列产品,故障诊断分边。

软件及说明书下载  更新日期:2021年11月




【仪器组成】
仪器名称:数据线故障诊断综合测试仪

配软件:YG-680数据线故障诊断综合测试仪2022-专业版

配设备:主机YG-680M + 2个C母板 + 2个A母板 + 2个3合1板

其它配件:电源线,USB通信线

【特点】

1、 采用32位ARM高速处理器设计,全新设计理念,测试精度提高一个数量级,取消继电器,解决测试噪音和继电器使用寿命问题 。
2、 5寸IPS高清电容触屏,可以脱离电脑使用,在仪器上就可以修改参数,方便快捷。
3、 有外部接口握手信号。
4、 一款全能型的机器,支持TYPE-C和Lightning两大系列产品的测试(几十种产品形态)。
5、 多种保护措施避免仪器使用过程中受到损坏,防静电保护,防短路保护,直接短路USB电源也不会损坏。
6、 测试板采用分体设计,方便插拔更换。
7、 同时有声音和屏幕指示测试结果。
8、 仪器上可以存储120个测试文件,用于不同产品的测试。
9、 良品、不良品计数统计。
10、 可以连接电脑,有PC软件,实现更多功能,也可单独使用。
11、 电脑软件界面支持多种皮肤。
12、 通过PC软件对苹果协议数据抓取。
13、 支持中文、繁体、英文(后续升级)。
14、 可以在线升级固件,使设备拥有最新的功能,如果仪器有问题,可使用在线升级经松解决,不必返厂。

【Type-C产品测试特点】
1、 支持带E-Marker芯片的Type-C数据线测试。
2、 支持各种版本Type-C转接线的测试:Type-C转Type-C 2.0/3.0/雷电、C转A公2.0/3.0、C转A母2.0/3.0、C转B公2.0/3.0、C转Micro公2.0/3.0、A公转B公2.0/3.0、A公转Micro公2.0/3.0等。
3、 支持Ra、Rd(5.1K)、Rp(10K、22K、56K)电阻的测试,双56K,两头56K或5.1K对裁线,一头56K、另一头5.1K线。
4、 支持所有E-MARKER芯片读码对比数据,另外支持VL150,VL151,VL152,VL152C,VL153,FL7001,FL7031,RT1710,HUSB330/331/332,HUSB332A/332AA,CYPD2103 CCG2,CYPD2704,CPS8820,CPS8821D,CHC5388,CH7231,FM868/869识别型号。
5、 支持带E-Marker单Type-C插头测试、单端带线测试。
6、 支持A公等单端带线测试。
7、 支持各种对裁线(测试完从中间剪断成两段)的测试。
8、 支持电源线上电容容量测试。
9、 支持额定电流估值测试,负载电流电压测试。
10、 支持故障点诊断分边显示,测出线材在哪一端开路短路。
11、 因为Type-C有多条电源线,仪器可以单独检测每一条电源线是否接通,也可以设定部 分接通即可通过。
12、 可检测线材通断、错线、内阻、漏电阻(绝缘电阻)并根据设定参考值判定是否合格。
13、 可检测线材额定电流、电源线滤波电容大小。
14、 支持带灯线的点亮测试。
15、 支持Vbus线带MOS管开关的测试。

【Lightning产品测试特点】
1、 支持iPhoneX、iPhone8、iPhone7、iPhone6、iPhone5、iPad4、iPad mini、iPod nano6数据线、充电线、单头测试。
2、 支持iOS6-iOS15操作系统,支持MFI认证原装数据线和山寨高仿数据线、C10B、E75、C48,C68A、C68E、C52、C89、C91、C94快充线、苹果安卓1拖3线等。
3、 SHA算法完全检测,可检出C94/C89等插头上003芯片中密钥出错导致无9V快充。
4、 Lightning双面测试,插一次即可全部测完,提高效率。
5、 支持单独的A-M、A-C线,支持华为双电阻。
6、 支持OPPO数据线(A-M,A-C),全兼容线,支持原装、高仿方案识别。
7、 支持摇摆测试(后续升级)。
8、 负载电流可以设定0-3A,可以设为2.4A实测iPad数据线,充分保证线材指标。
9、 准确测出D+、D-电阻,可以检测出D+、D-内置的匹配电阻大小并作出判断。
10、 可测出D+、D-漏电阻,并根据设定范围判定结果,漏电阻过小会影响数据通信和充电速度。
11、 可以测出MOS管是否正常开通关闭,有无输出短保护功能。
12、 由于iOS9前和iOS10后认证流程有区别,本仪器可以设定iOS9或iOS10后流程进行测试。
13、 支持C68A、C78、C79的测试(用户需要自己改装测试板),C68A用于苹果外设如键盘、U盘等。
14、 支持故障点诊断分边显示,测出线材在哪一端开路短路。
15、 插入被测产品自动开始测试。
16、 测试速度快,效率高。

【应用领域

手机充电器、数据线厂商生产线量产检测用。

手机充电器、数据线经销商测试用。

维修行业。

【Lightning支持产品列表】
数据线类:
1、 原装、山寨E75、C48、C89、C91、C94等数据线。
2、 支持苹果、安卓1拖3数据线,直连或带HUB都可以。
3、 单独的安卓A-Micro数据线,单独的安卓A-C 2.0数据线。
4、 C-C 2.0带E-Marker数据线。
5、 C68A 、C68E 、C78、C79,4线、5线裸线(需要购买相应测试板或自行改装)。
6、 C68A 、C68E双头线(需要购买相应测试板或自行改装)。
7、 山寨双头数据线(需要购买相应测试板或自行改装)。
8、 华为A-C双电阻5A线。
9、 OPPO数据线(A-M,A-C),原装或高仿方案。
10、 OPPO华为全兼容线。
11、 8848数据线(线上VBUS有开关)。
充电线类:
1、 原装、山寨E75、C48、C52、C91等充电线。
2、 苹果安卓2合1充电线。
3、 苹果安卓1拖2充电线。
4、 安卓充电线。
5、 支持特殊的移动电源用充电线的测试。
单头类:
1、 苹果、山寨单头E75、C48、C68、C52、C89、C91、C94,(检测部分项目)。
2、 苹果、山寨单头E75、C48、C68、C52、C89、C91、C94,点测法(更多功能)。
3、 苹果、山寨单头E75、C48、C68、C52、C89、C91、C94,测试架法(全功能测试,需要定做测试架)。
4、 C100、C101(仅支持读码激光打印、打条码)

Lightning检测项目】

检测项目

检测内容

苹果数据线C48E75C89

苹果快充数据线C94

A-M数据线含OPPO

A-C数据线含OPPO

不良原因

空载电压

输出电压是否达标

电源线开路或Lightning头损坏

静态电流

苹果头、数据线本身耗电

电源线短路、漏电或MOS管坏

轻负载电压

输出电压是否合格

电源线开路或Lightning头损坏

重负载电压

输出电压是否合格,以检测出数据线内阻、压降是否达标

电源线开路或Lightning头损坏,线材或插头内阻过大

过压保护

当线上电压过高时,苹果头是否会关闭输出,原装线过压保护一般是6.35V左右





MOS管损坏、漏电,非原装MOS

最大电流

指定压降条件下线材能过的最大电流

线材或插头内阻过大

C68-AP线

C68C783.3V输出线是否正常







AP线开路、或和其它线短路

Gnd线

单独检测地线连接是否正常

地线开路

D+

连接方式、分压值、电阻值、漏电阻

D+线开路、短路、漏电,虚焊内阻过大

D-

连接方式、分压值、电阻值、漏电阻

D-线开路、短路、漏电,虚焊内阻过大

USB数据通信

全速、高速USB2.0传输

D+D-问题,HUB芯片不良,兼容性问题

主端D+D-电压

一些特殊数据线需要单独检测主端D+D-



相关线开路短路、电阻不良

主端铁壳

悬空、接VCC、接GND、直通

连接不正确

从端铁壳

悬空、接VCC、接GND、直通

连接不正确

芯片协议DQ

通信、普通认证、动态认证、版本、序列号





主控芯片、动态芯片损坏、虚焊、未写码

VOOC协议

检测VOOC认证





认证芯片损坏、虚焊

DQ脚电平

IC协议通信脚的高低电平是否符合要求





主控芯片不良,部分损坏

Hi5cc

检测Hi5cc电流是否正常





主控芯片不良,部分损坏

MSN/ASN

已写/未写





未写码

MOS

是否可正常控制、开路、短路,是否有输出短路保护功能





MOS管开路、短路、非原装MOS管,金手指开路

待机空载电压

待机电压是否正常





MOS管损坏,山寨头100欧电阻虚焊

待机带载电压

待机带载电压是否正常





MOS管损坏,关不死

短路电流

待机时输出端短路电流





MOS管损坏

CC线

快充线CC线是否连通







CC线开路,虚焊

CC电阻

CC线上的RdRp连接方式、电阻阻值





插头不良

IC方案

检测苹果头中所用的芯片方案

Lightning

Lightning

OPPO芯片方案

OPPO芯片方案

芯片方案不对

摇摆测试

检查线材摇摆瞬间有无开短路等

虚焊




    【设计指标】

    项目 指标
    工作电压 DC12-15V
    输出电压 0-7.0V可调
    输出电流 最大3.0A,可以设定限流0-3.0A
    静态电流量程 0-50mA
    被测电压量程 0-6.0V
    电子负载 0-3.0A
    D+、D-电阻量程 0-100欧
    D+、D-漏电阻量程 0-200K

    软件界面

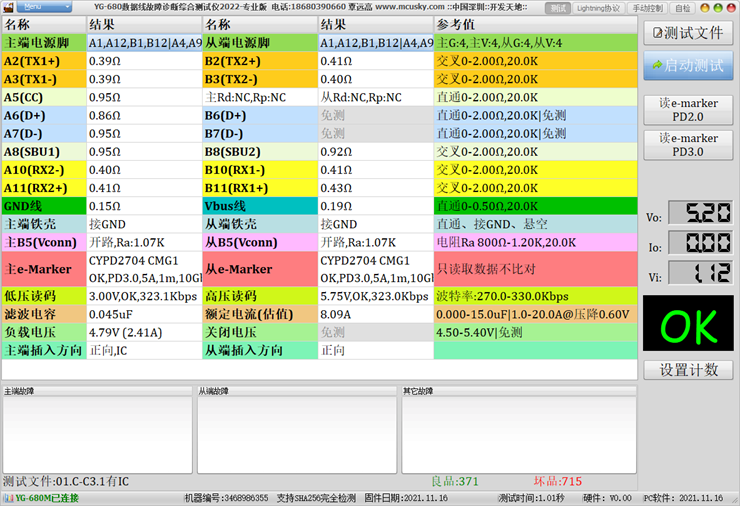

C-C3.1测试结果

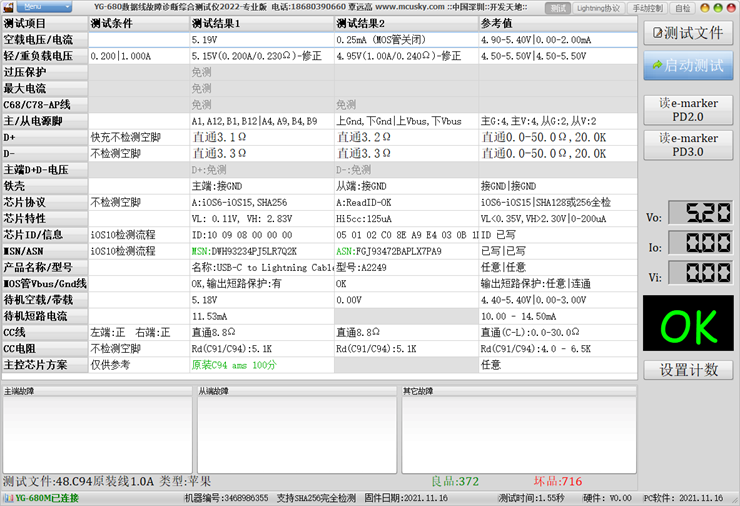

C94测试结果

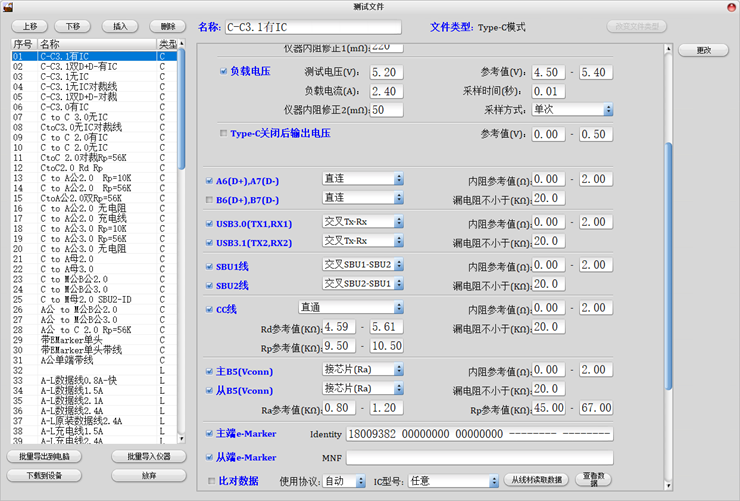

Type-C模式设置界面

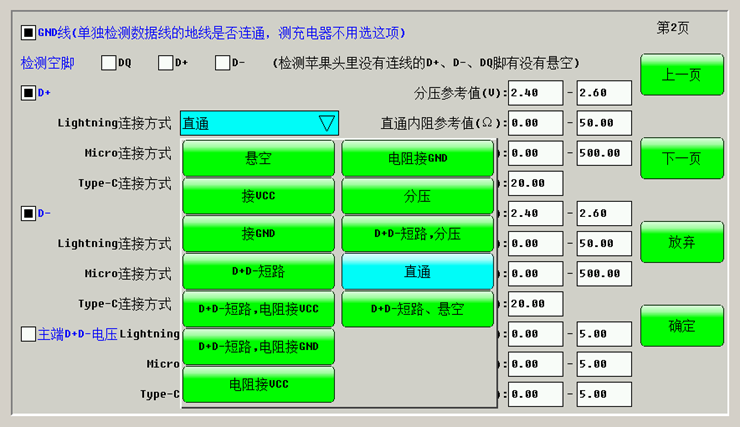

Lightning模式设置界面

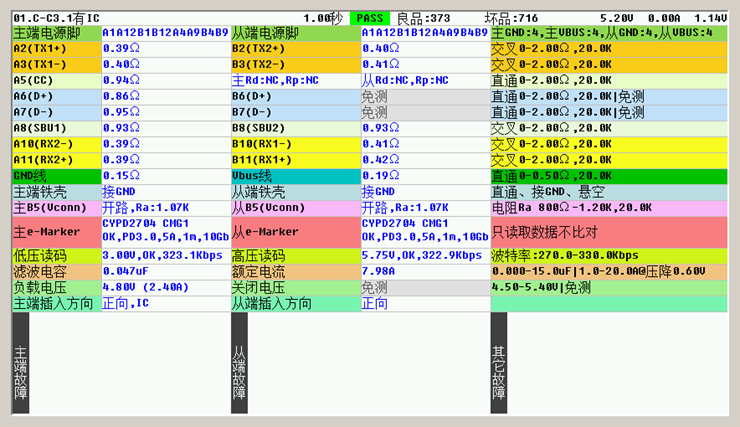

C-C3.1仪器上测试结果

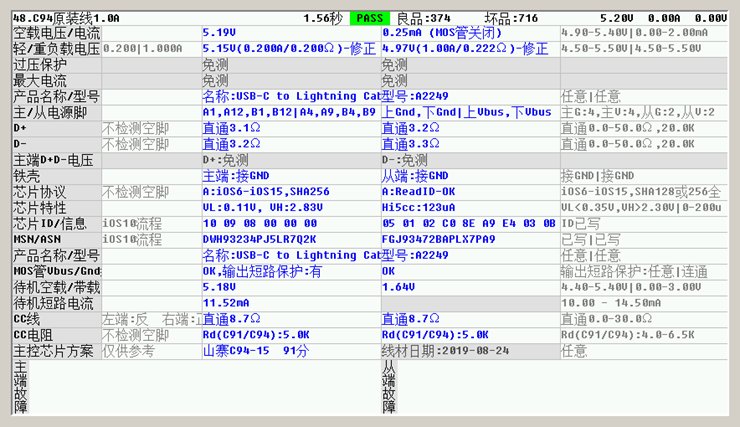

C94仪器上测试结果

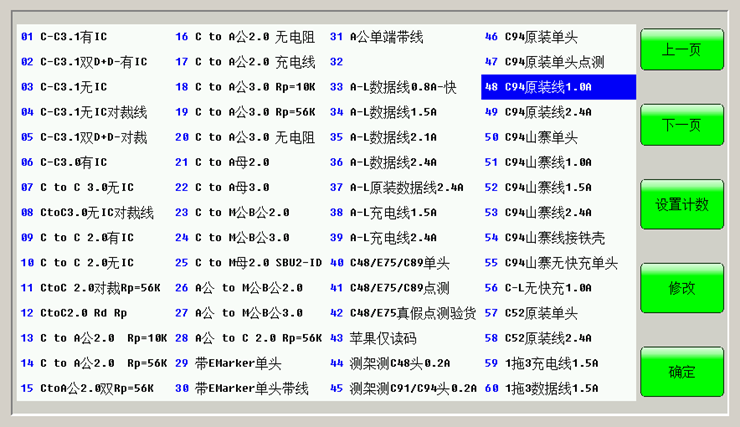

选择测试文件

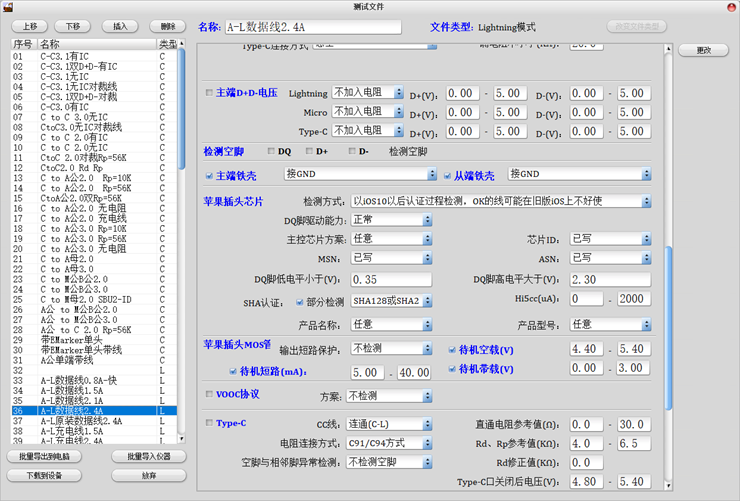

修改测试文件内容

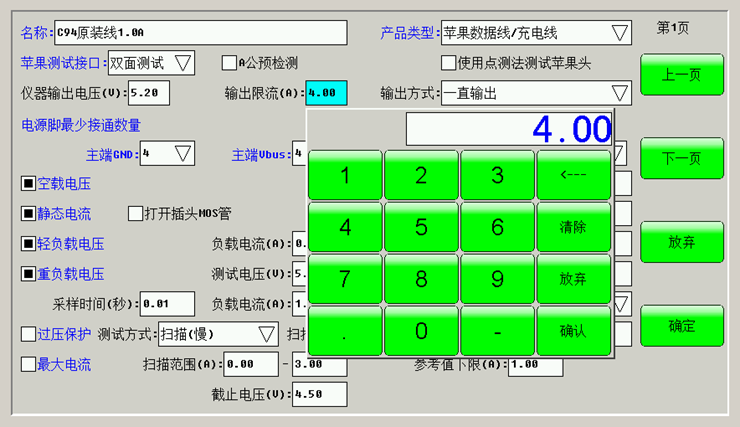

修改测试件内容
