AD型多功能电脑电饭煲说明

30AD1、40AD1、45AD1

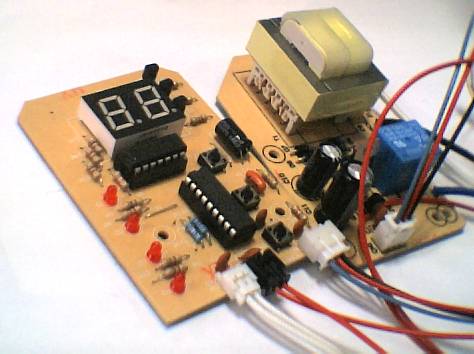

实物照片

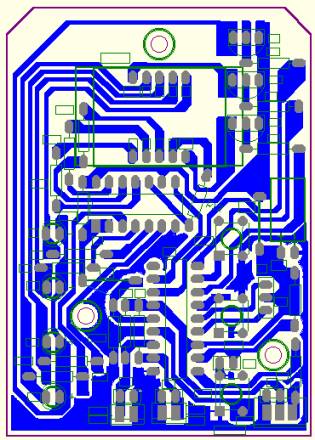

AD控制板（PCB图）

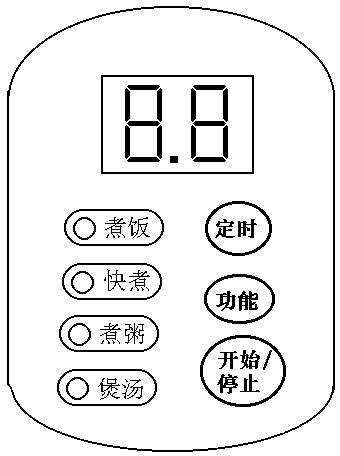

面板图

一、设计特点：

1、  采用高性能8位单片机设计，性价比高。

2、  模糊逻辑控制。

3、  采用电压检测，加热功率自适应，保证在低电压下有良好的效果。

4、  全面通过按规检验。

5、  全面通过高温、低温、环境气候测试。

6、  全面通过EMC测试。

7、  煮饭效果良好，没有死角，不粘锅，略有锅巴香味。

8、  煮粥不溢出。

二、主要技术参数

1、  输入电压：220VAC±10%

2、  功率：

a、3升500W

b、4升700W

c、4.5升800W

3、  继电器工作电压：>8VDC

4、  控制面板工作电压：5.0VDC

5、  两只温度传感器，分别置于锅盖和锅底。

6、  采用三个按键操作：定时键、功能键、开始/停止，具有五种功能（快煮、煮饭、1小时煮粥、2小时煲汤、保温）

7、  两位0.5英寸红色高亮数码管显示，3mm红色高亮LED能功指示。

    8、具有故障报警功能。

9、具有加热时间限制：

（1）       煮饭功能时，自开始煮饭起，连续加热28分钟还没有进入调功加热，则强制转入调功加热，到45分钟还没有进入焖饭，则强制转入保温焖饭过程。

（2）       煮粥/汤功能时，自功能开始起，连续加热33分钟还没转入调功加热，则强制转入调功加热过程。

三、功能说明

上电时，所有LED、数码管全亮1秒，随后所有LED灭，数码管显示“ 0”，进入待机保温状态。

1、功能键：

a、  在待机保温状态下，按“功能”键可以循环选择功能（快煮、煮饭、1小时煮粥、煲汤、等待），在选择的过程中，相应有功能LED闪亮。

b、  在按“开始键”执行相应功能之前可以按“定时”键设定定时时间。

c、  在烹任的过程中，按“开始/停止”键则立即退出烹饪进入等待状态，LED全灭，数码管显示“ 0”。

d、  在烹任的过程中，“定时”键无效。

e、  在等待状态中按“开始/停止”键进入保温状态。

2、定时键：

a、  在待机保温状态下，定时键无效。

b、  在选定某种功能的情况下按定时键，可以设定定时时间时间，当定时时间小于10小时，定时时间步进为10分钟，如可以设为“9.1”，表示定时间为9小时10分钟；当定时间大于10小时，步进为1小时。

c、  定时设定范围为“1.0->1.1->1.2->1.3->1.4->1.5->2.0…..9.5->10->11……15”。定时时间为相应功能完成的时间。

d、  定时计时过程中，数码管显示剩余时间。

3、煮饭：

a、  按“功能”键选中煮饭功能，按“定时”键设定好时间，按“开始/停止”键，数码管显示“ –”，进入煮饭状态。

b、  当饭煮好后进入焖饭过程，焖饭时间为13分钟，数码管显示“ n”。

c、  模糊煮饭，大约40分钟到50分钟煮好,煮好后进入保温状态。

d、  锅底略黄，使饭略有锅巴的香味。

4、快煮：

a、按“功能”键选中快煮功能，按“定时”键设定好时间，按“开始/停止”键，数码管显示“ –”。

b、  饭煮好后进入焖饭过程，焖饭时间为10分钟，数码管显示“ n”。

c、  快速煮饭，大约30分钟到40分钟煮好，煮好后进入保温状态。

d、  锅底略黄，使饭略有锅巴的香味。

5、煮粥：

a、按“功能”键选中煮粥功能，按“定时”键设定好时间，按“开始/停止”键，数码管显示“1.0”，进入煮粥状态。

b、  煮粥时间为1小时，煮好后进入保温状态。

6、保汤：

a、按“功能”键选中煲汤功能，按“定时”键设定好时间，按“开始/停止”键，数码管显示“2.0”。

B、煲汤时间为2小时，火力较大，煮好后进入保温状态。
