YC型多功能电脑电饭煲说明

适用于30YC1、40YC1、50YC1

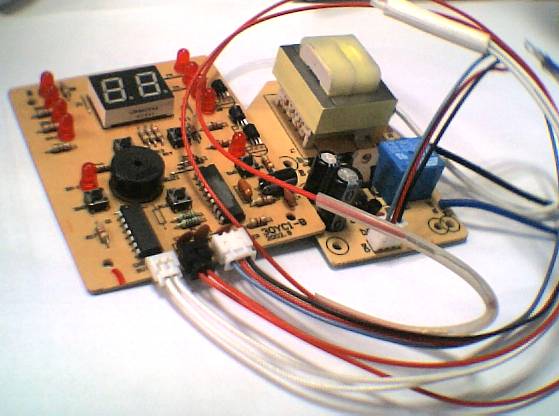

实物照片

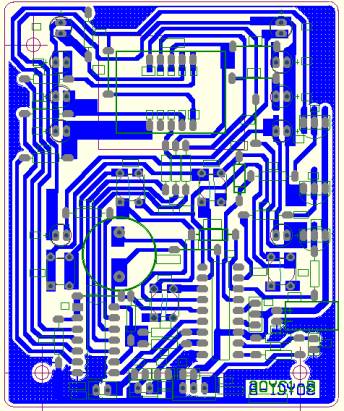

YC控制板（PCB）

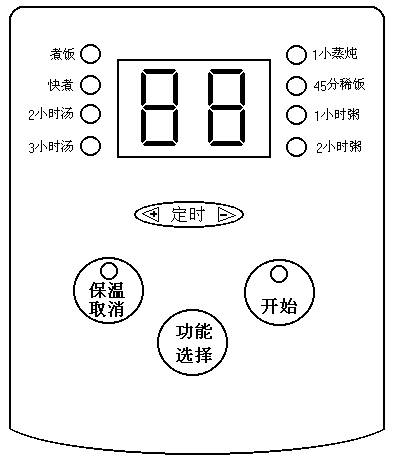

面板功能

一、设计特点：

1、用高性能8位单片机设计，性价比高。

2、AI人工智能，模糊逻辑控制。

3、全面通过按规检验。

4、全面通过高温、低温、环境气候测试。

5、全面通过EMC测试。

6、煮饭效果良好，没有死角，不粘锅，略有锅巴香味。

7、煮粥不溢出。

一、         要技术参数

1、输入电压：198VAC~242VAC

2、功率：3升500W  4升700W  5升700W

3、继电器工作电压：＞8VDC

4、控制面板工作电压：5.0VDC

5、加热方：底盘加热

6、测温方式：锅底和锅盖。

7、采用五个按键操作，具有九种功能（煮饭、快煮、炖汤、保汤、稀饭、煮粥、2小时粥、蒸炖、保温/取消）

8、每种功能完成后有“BI、BI…”五声（鸣约0.2S停0.3S）提示，保温灯亮

9、具有按键时“BI”一声（约0.2S）提示

10、            具有故障自动检测报警提示功能：报警十声，数码屏提示如下：

（1）、数码屏提示E0——上盖传感器开路或短路；

（2）、数码屏提示E1——底部主传感器开路或短路；

（3）、数码屏提示E2——电热盘不加热、继电器不吸合、内锅与电热盘接触不良；

（4）、数码屏提示E3——无锅或空锅干烧、内锅与电热盘接触不良；

（5）、数码屏提示E4——继电器吸合后不释放、内锅与电热盘接触不良；

11、            具有加热时间限制：

（1）             煮饭功能时，自开始煮饭起，连续加热28~35分钟还没转入调功加热，则强制转入调功加热，到45分钟没进入焖饭，则强制转入保温焖饭过程

（2）             煮粥/汤功能时，自功能开始起，连续加热33分钟还没转入调功加热，则强制转入调功加热过程

二、功能说明

  上电时，机器“BI”一声，瞬间屏幕显示：“88”，所有指示灯亮，1s后灯全灭，

接下所有功能指示灯从煮饭到蒸炖交替闪动两次，对应的屏幕显示该功能的时间

，最后停下显示“--”此时系统处于待机状态，可以进行功能选择、定时选择；

1、定时功能：（1~15小时）（预约煮好的时间）

l        在按下功能选择后，按“定时键+”数字1~15依次增加，按“定时键-”数字15~1依次递减。（其它灯全灭）

2、功能选择

l        在待机状态时，按功能选择键，可依次选择：煮饭、快煮、炖汤、煲汤、稀饭、煮粥、2小时粥、蒸炖，同时相应的功能指示灯亮，开始键（指示灯）闪烁；

l        同时可配合定时功能

l        功能选定后，按下开始键，开始指示灯亮，进入选定的功能；此时按“定时”、“功能选择”键无效。

（1）                      煮饭功能

a)        待机状态下按功能选择键，选中煮饭，煮饭灯亮，开始指示灯闪烁，按下开始键，（开始灯亮）进入全功率煮饭功能，屏幕显示“—”

b)        锅内水干后，进入焖饭过程，屏幕显示“n”；

c)        焖饭结束后，蜂鸣器“BI、BI…”响五声，保温灯亮，进入保温状态

（2）                            快煮功能

a)        待机状态下按功能选择键，选中快煮，快煮灯亮，开始指示灯闪烁，按下开始键，（开始灯亮）进入全功率煮饭功能，屏幕显示“—”

b)        锅内水干后，进入焖饭过程，屏幕显示“n”；

c)        焖饭结束后，蜂鸣器“BI、BI…”响五声，保温灯亮，进入保温状态

（3）                            炖汤功能（时间2小时）

a)状态下按功能选择键，选中炖汤，炖汤指示灯亮，开始指示灯闪烁，按下开始键，（开始灯亮）进入炖汤功能，屏幕显示“2” ，此时开始计时；

b) 2小时到后，蜂鸣器“BI、BI…”响五声，保温灯亮，进入保温状态

（4）                            煲汤功能（时间3小时）

a)        待机状态下按功能选择键，选中煲汤，煲汤指示灯亮，开始指示灯闪烁，按下开始键，（开始灯亮）进入煲汤功能，屏幕显示“3”，此时开始计时；

b)        3小时到后，蜂鸣器“BI、BI…”响五声，保温灯亮，进入保温状态

（5）稀饭（时间45分钟）

a)        待机状态下按功能选择键，选中稀饭，稀饭指示灯亮，开始指示灯闪烁，按下开始键，（开始灯亮）进入稀饭功能，屏幕显示“—”，此时开始计时；

b)       45分钟到后，蜂鸣器“BI、BI…”响五声，保温灯亮，进入保温状态

（6）煮粥功能（时间1小时）

a)        待机状态下按功能选择键，选中煮粥，煮粥指示灯亮，开始指示灯闪烁，按下开始键，（开始灯亮）进入1小时煮粥功能，屏幕显示“1”，此时开始计时；

b)       1小时到，“BI”响五声，保温灯亮，进入保温状态

（7）2小时粥功能（时间2小时）

a）待机状态下按功能选择键，选中2小时粥，2小时粥指示灯亮，开始指示灯闪烁，按下开始键，（开始灯亮）进入2小时粥功能，屏幕显示“2”，此时开始计时；

b2小时到，“BI”响五声，保温灯亮，进入保温状态

(8)  蒸炖功能（时间1小时）

a)  待机状态下按功能选择键，选中蒸炖，蒸炖指示灯亮，开始指示灯闪烁，按下开始键，（开始灯亮）进入蒸炖功能，屏幕显示“1”，此时开始计时；

b) 1小时到后，蜂鸣器“BI、BI…”响五声，保温灯亮，进入保温状态

(9)  保温、取消功能

c)        待机状态下按保温键或开始键，保温灯亮，进入保温功能，屏幕显示“b”温度保持在60℃~80℃之间；

d)        在保温状态时，按“定时”、“功能选择”、“开始”键无效；

e)        在功能设置或工作状态时，按保温/取消键，可取消所有设置，回到开机待命状态；

（10）延时功能
         机器具有延时功能；时间为3~4s，瞬间断电，回到原设置状态，长时间断电，回到原开机状态；
