YD型多功能电脑电饭煲说明

适用于30YD1、40YD1、50YD1

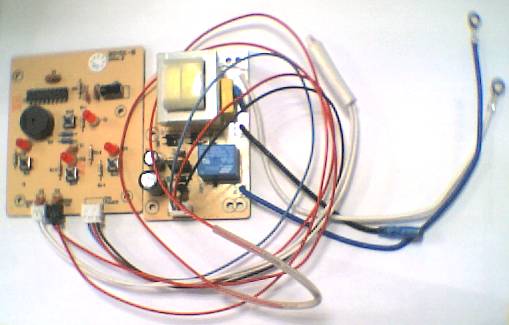

实物照片

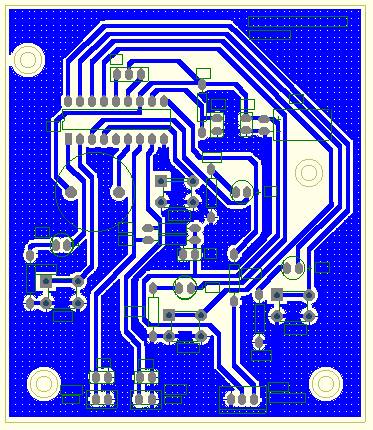

YD型控制板PCB

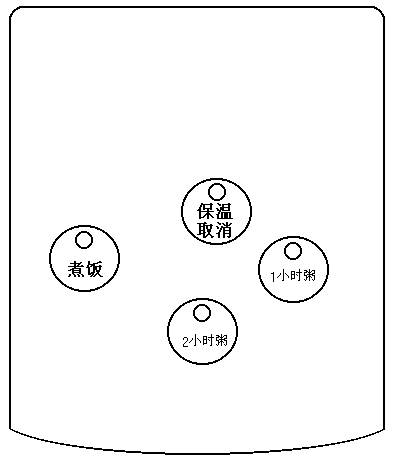

YD面板

一、            设计特点：

1、采用高性能8位单片机设计，性价比高。

2、AI人工智能，模糊逻辑控制。

3、全面通过按规检验。

4、全面通过高温、低温、环境气候测试。

5、全面通过EMC测试。

6、煮饭效果良好，没有死角，不粘锅，略有锅巴香味。

7、煮粥不溢出。

二、            主要技术参数

1、输入电压：198VAC~242VAC；

2、额定功率：3升/500W  4升/700W  5升/700W

3、继电器工作电压：   12VDC；

4、控制面板工作电压：   5VDC；

5、加热方式：底盘加热。

6、测温方式：锅底和锅盖。

7、采用四个按键操作，具有四种功能（煮饭、1小时粥、2小时粥/汤、保温/取消）；

8、每种功能完成后有“BI、BI…”四声(鸣约0.3S或0.2S停0.3S)提示，保温灯亮；

9、具有按键时“BI”一声（约0.2S）提示；

10、            具有故障提示功能：

（1）    无锅空烧或空锅干烧时，“BI”响十声，保温灯以每秒一次的速度闪烁；

（2）    在任何煮饭功能时，连续加热15分钟锅底温度低于80度，则“BI”响四声，保温灯以每秒一次的速度闪烁；

（3）    传感器开路或短路时，保温灯以每秒一次的速度闪烁；

（4）    系统故障时，关闭输出功率，按键自锁，直到故障排除，重新上电后系统处于待机状态；

11、            具有加热时间限制：

（1）    煮饭功能时，自开始煮饭起，连续加热28分钟还没转入调功加热，则强制转入调功加热，到45分钟没进入焖饭，则强制转入保温焖饭过程；

煮粥/汤功能时，自功能开始起，连续加热33分钟还没转入调功加热，则强制转入调功加热过程。

二、功能说明

上电时，机器“BI”一声，所有功能指示灯从“煮饭”到“蒸炖”交替闪动两次，保温灯亮，进入保温，处于待机状态，可以进行功能选择：

1、煮饭功能

u      待机状态下按煮饭键，则煮饭灯亮，保温灯灭，进入全功率煮饭功能；

u      锅内水沸腾后转入调功煮饭；

u      锅内水干后，进入10分钟焖饭过程，煮饭灯以每秒一次的速度闪烁；

u      10分钟到，蜂鸣器“BI、BI…”响四声，保温灯亮，进入保温状态。

    2、一小时粥功能

u      待机状态下按一小时粥功能键，则一小时粥功能灯亮，保温灯灭，进入全功率煲粥功能，此时开始计时；

u      锅内水沸腾后转入调功煲粥；

u      一小时到，“BI”响四声，保温灯亮，进入保温状态。

3、二小时粥功能

u      待机状态下按二小时粥功能键，则二小时粥功能灯亮，保温灯灭，进入全功率煲粥功能，此时开始计时；锅内水沸腾后转入调功煲粥/汤；

u      二小时到，“BI”响四声，保温灯亮，进入保温状态。

4、保温功能

待机状态下按保温键，保温灯亮，进入保温功能，使温度保持在60℃~80℃之间，在其他工作状态时，按此键可取消所有设置，回到保温状态。

6,  延时功能

机器具有延时功能：时间为3~4s，瞬间断电，回到原设置状态，长时间断电，回到原开机状态。
