苹果数据线双面测试仪

型号:YG-609

史上最牛B的测试仪来了,业界权威,最准确的苹果数据线测试仪,用过的都说好

双面测试,单头测试,0-3A电流实测,D+D-漏电阻检测,原装山寨方案识别

软件及说明书下载  更新日期:2017年04月

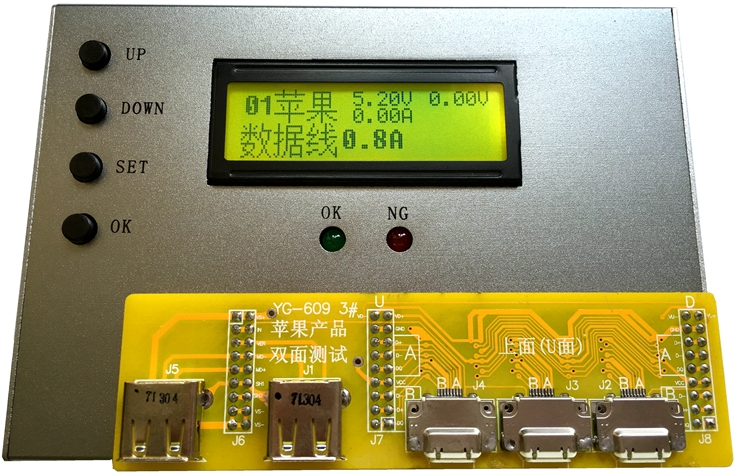

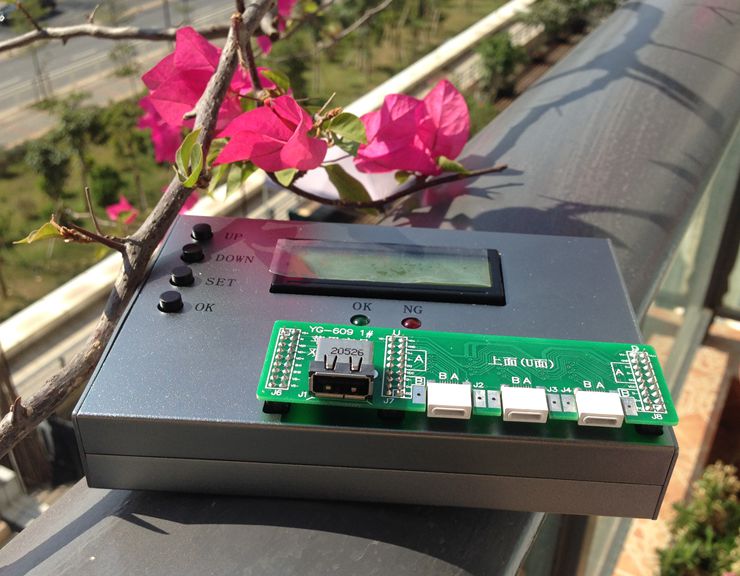

主机YG-609(上图中的转接板为最新版,以下图片中转接板为旧版,已淘汰)

关键词:手机充电器测试仪、移动电源测试仪、充电宝测试仪、移动电源背夹测试仪、车载充电器测试仪、iPhone5移动电源测试仪、iPhone5数据线测试仪、普通手机数据线测试仪

【简介

    手机已成为最为流行的电子产品,各种外围产品也幸运而生,本公司立志为广大外设厂家服务,适时推出相应的检测设备,为您提高生产效率,为您的品质保驾护航。

    本产品为一款多功能的苹果手机数据检测仪器,经过两年时间的更新和完善,在业内得到广泛应用,适用于研发和批量生产环节。

【仪器组成】
仪器名称:数据线综合测试仪

配软件:YG-609数据线综合测试仪2017-专业版

配设备:主机YG-609 + 1个双面测试板

其它配件:12V开关电源,USB通信线,软件光盘

【特点】

2015年6月,全面升级软件,界面漂亮,可选皮肤,支持原装山寨方案识别。

采用32位ARM高速处理器设计。

支持iPhone6,iPhone5,iPad4,iPad mini,iPod nano6数据线、充电线、单头测试。

支持iOS6,iOS7,iOS8操作系统,支持MFI认证原装数据线和山寨高仿数据线、C10B、C48方案等。

负载电流可以设定0-3A,可以设为2.4A实测iPad数据线,充分保证线材指标。

准确测出D+、D-电阻,可以检测出D+、D-内置的匹配电阻大小并作出判断。

可测出D+、D-漏电阻,并根据设定范围判定结果,漏电阻过小会影响数据通信和充电速度。

由于USB座使用率很高,容易损坏,所以USB座采用分体设计,方便更换。

支持Type-C转Lightning数据线的测试(用户需要自己改装测试板)。

支持C68A的测试(用户需要自己改装测试板),C68A用于苹果外设如键盘、U盘等。

可测试出具体故障点,以便技术人员对线进行检修。

各种保护措施避免仪器使用过程中受到损坏,防静电保护,防短路保护,直接短路USB电源也不会损坏。

插入被测产品自动开始测试。

LCD中文显示屏。

同时有声音和LED指示测试结果。

设置的测试参可掉电保存。

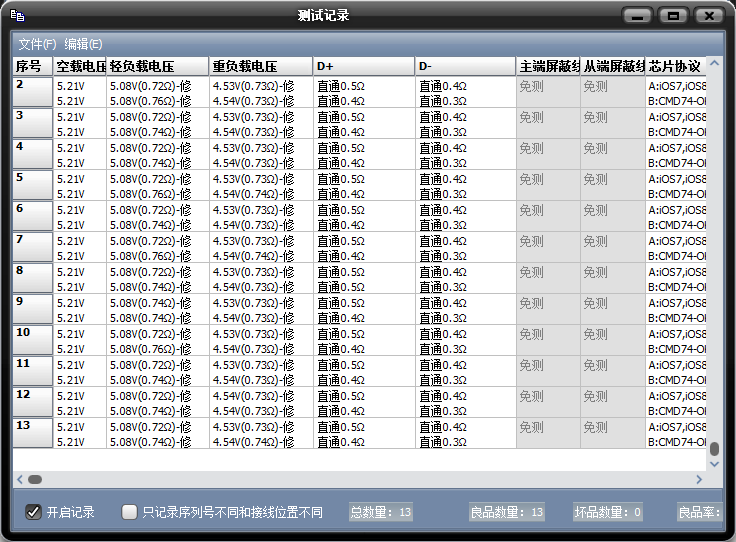

可以连接电脑,有PC软件,实现更多功能,也可单独使用。

通过PC软件对苹果协议数据抓取。

可以在线升级,使仪器随时拥最新的功能,如果仪器有问题,可使用在线升级经松解决,不必返厂。

【应用领域

手机充电器、数据线厂商生产线量产检测用。

手机充电器、数据线经销商测试用。

维修行业。

【检测项目】

检测项目 可以检出的问题 苹果数据线
电源线 开路、与地线短路、电阻过大引起的输出电压过低
地线 开路、与电源线短路、电阻过大引起的输出电压过低
D+ 开路、与电源线短路、与地线短路、与D-短路、与D-交叉、电阻过大、漏电阻
D- 开路、与电源线短路、与地线短路、与D+短路、与D+交叉、电阻过大、漏电阻
屏蔽线 开路、短路、接线方式不同
芯片 通信异常,不能完成认证
MOS管 开路、短路
待机电压 待机电压过低


    【设计指标】

    项目 指标
    工作电压 DC12-15V
    输出电压 0-12.0V可调
    输出电流 最大3.0A,可以设定限流0-3.0A
    被测电压量程 0-12.0V
    电子负载 0-3.0A
    D+、D-电阻量程 0-100欧
    D+、D-漏电阻量程 0-100K

    【与YG-608的区别】
    对比项目 YG-609 YG-608
    外壳
    负载电流 可调0-3.0A 固定1.0A
    输出电压 0-9.0V 固定5.0V
    双面测试 支持 不支持
    单头测试 支持 不支持

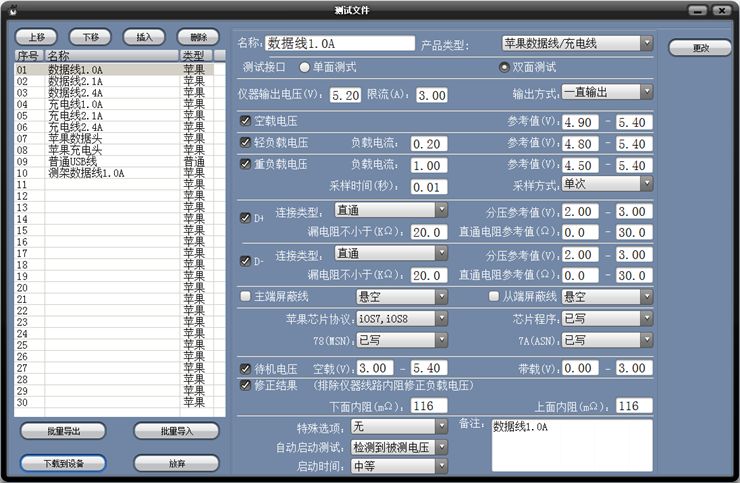

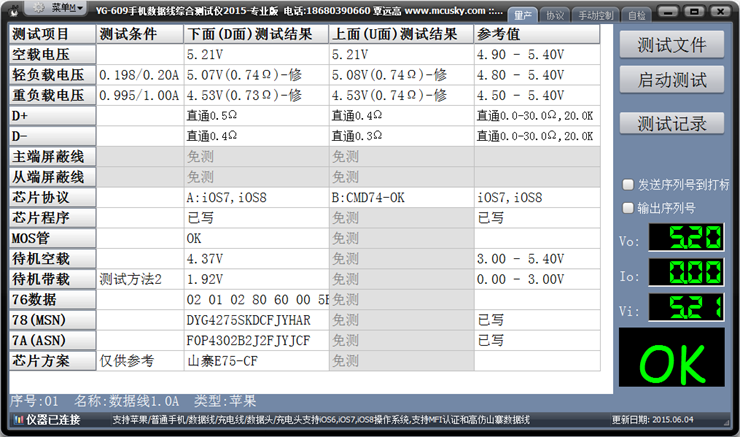

    软件界面

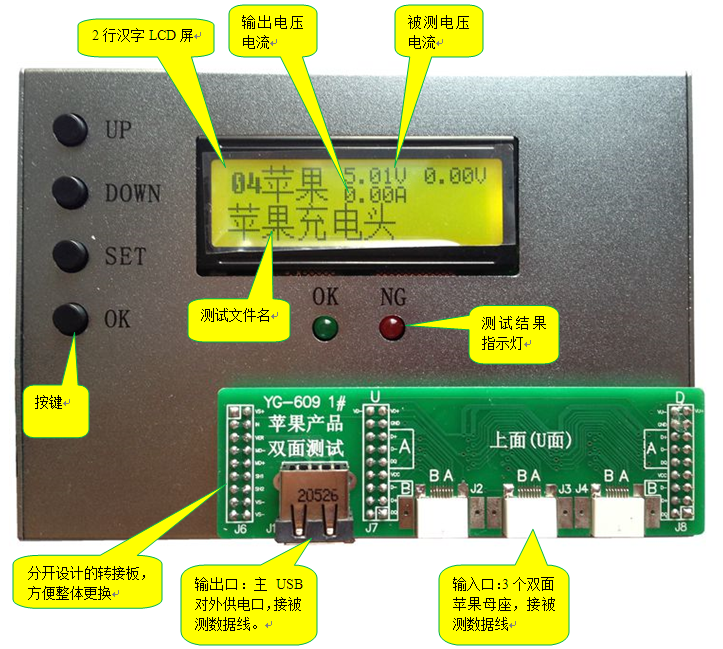

【仪器面板说明

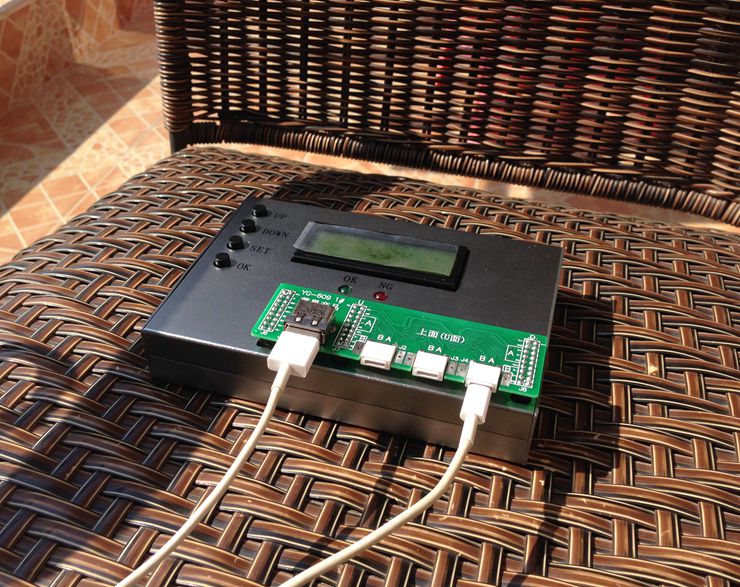

【实拍效果图

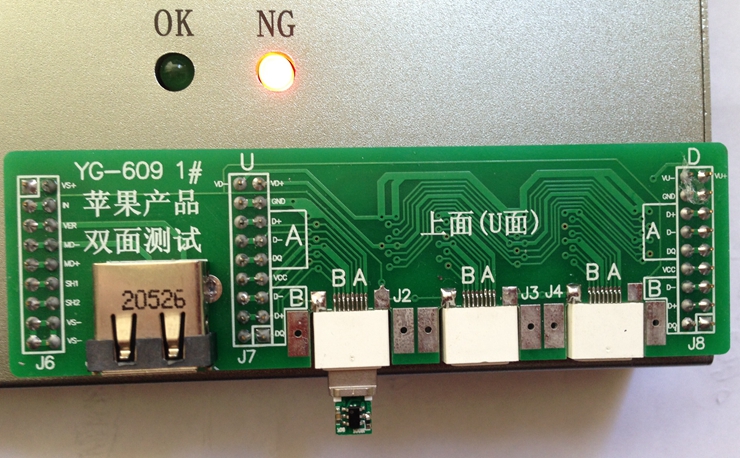

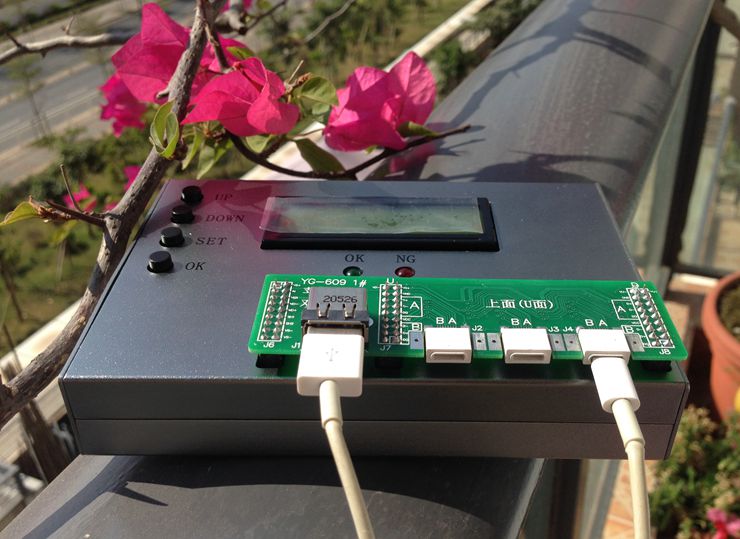

单头测试

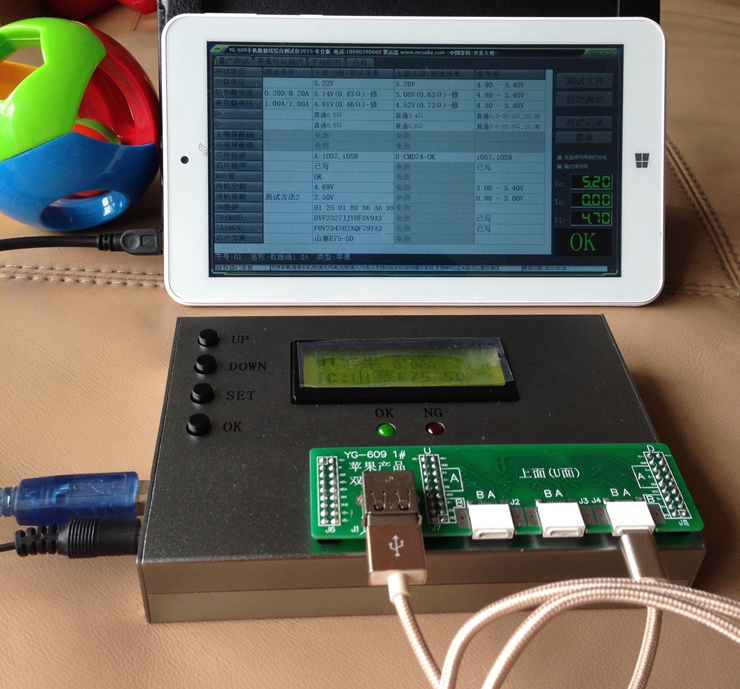

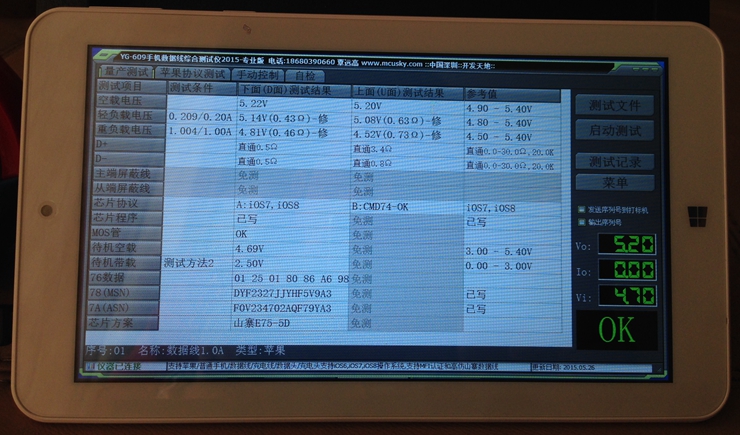

【外接平板显示器

一种低成本大屏幕显示的测试方案,我们的软件可以适应不同的屏幕分辨率,最小1024 X 600,以下图片展示的平板电脑并非售卖内容,如果需要另行协商。

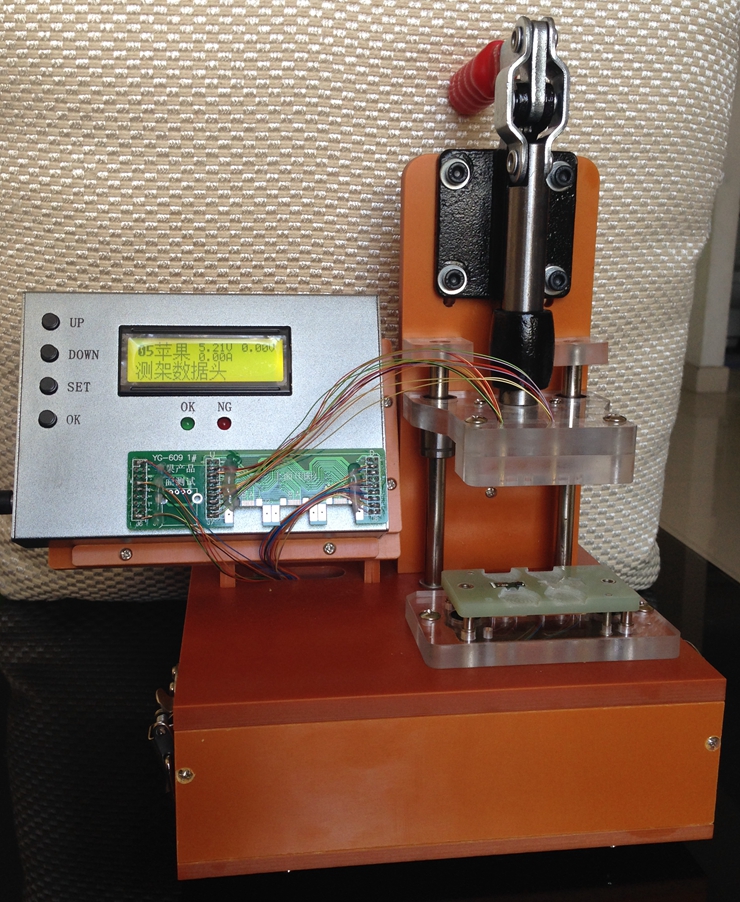

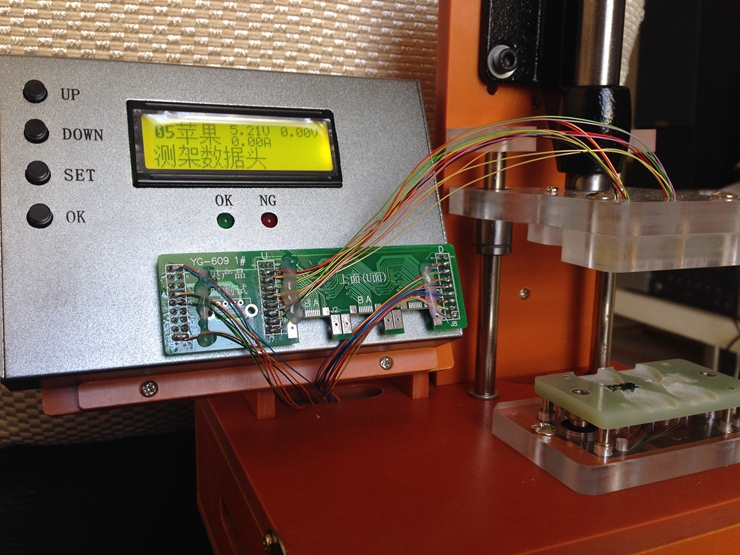

【测试架

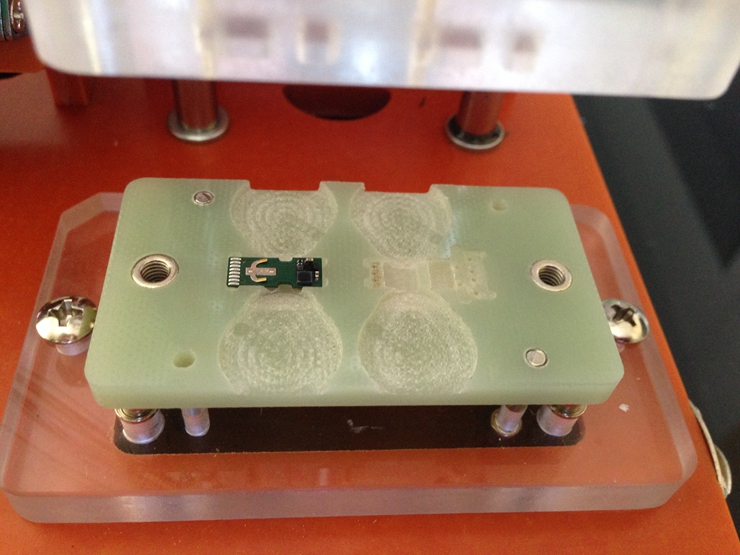

   以下为基于YG-609做的测试架,用于测试PCBA,双面测试,按压一次测完,需要提供样品订做,在一个测架上开两个槽,可以测试两种产品,全套售价2600元。
